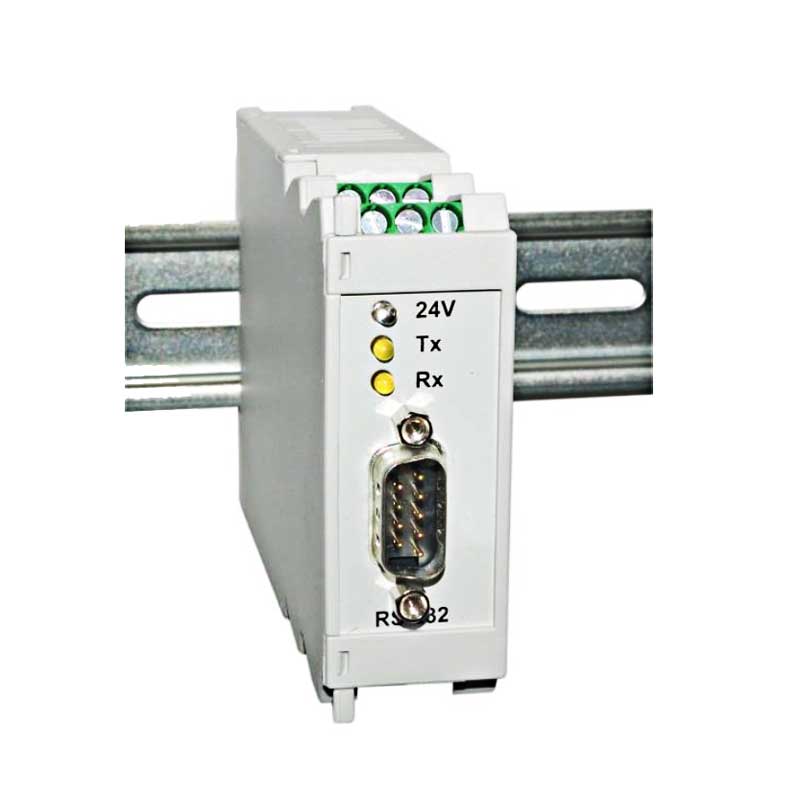

Блок преобразования сигналов БПИ-1
Блок преобразования сигналов БПИ-1 предназначен для организации аппаратного обеспечения обмена информацией последовательной двухсторонней связи между ЭВМ, микропроцессорными контроллерами и другими устройствами ввода-вывода.Блок преобразует потенциальные двуполярные уровни сигналов интерфейса RS-232C в уровни сигналов постоянного тока интерфейса ИРПС (CL) и наоборот.
Со стороны интерфейса RS-232C (стык С2) БПИ-1 может работать с любым устройством, использующим данный тип интерфейса и имеющим двухточечное подключение.
Со стороны интерфейса CL (ИРПС) БПИ-1 может работать с любым устройством, обеспечивающим передачу постоянным током (токовая петля) по 4-х проводной линии дуплексной связи.
Область применения
- Распределенные системы управления
- Удаленный сбор данных, диспетчерский контроль, управление производством
- Интерфейс связи с измерительными приборами, терминалами, счетчиками электроэнергии
- Интерфейс связи с программируемыми логическими контроллерами PLC (например: ЛОМИКОНТ Л-110, РЕМИКОНТ Р-110, РЕМИКОНТ Р-130, Ш-711 и др.)

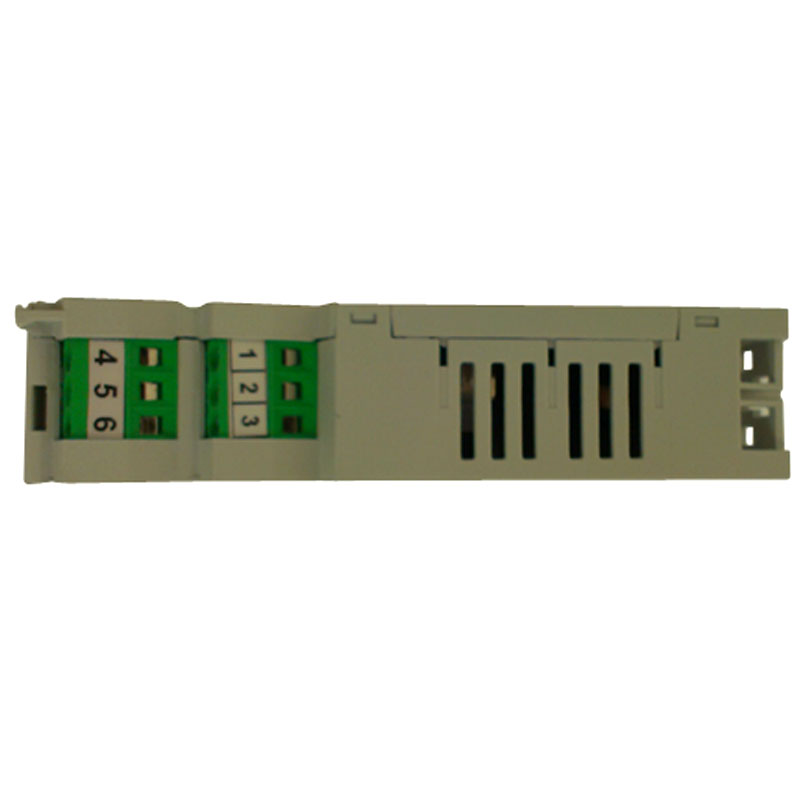

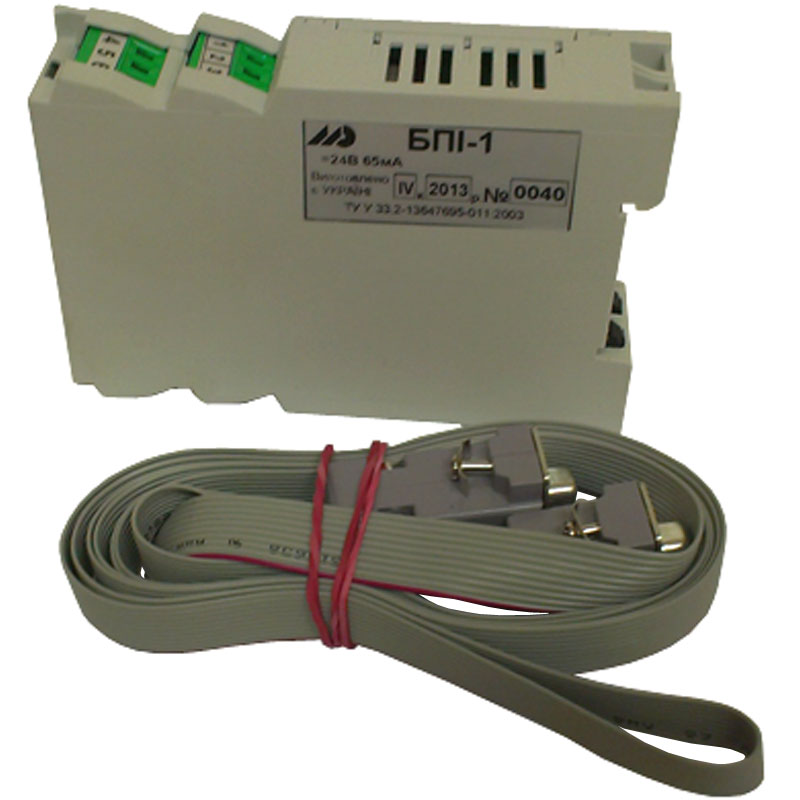

Комплект поставки
- Блок преобразования сигналов интерфейсов БПИ-1 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес
- Блок питания БП-485 - 1 шт
- Кабель соединительныйDB9F-DB9F-1,8 м - 1 шт
Условия хранения изделия
Предельный срок хранения в потребительской таре - 1 год.
Изделие должно храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до + 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
В процессе хранении или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

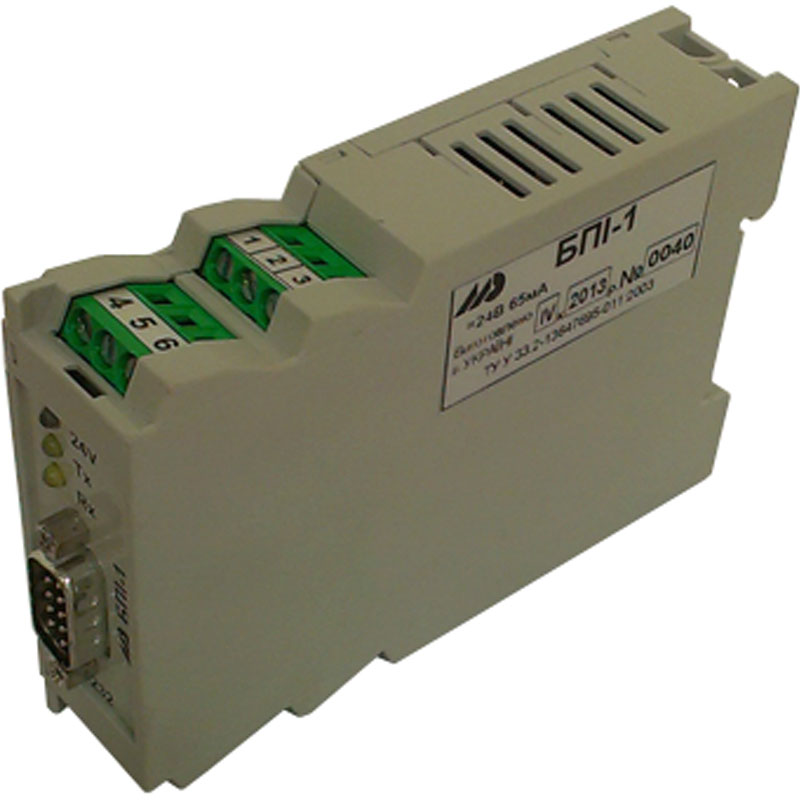

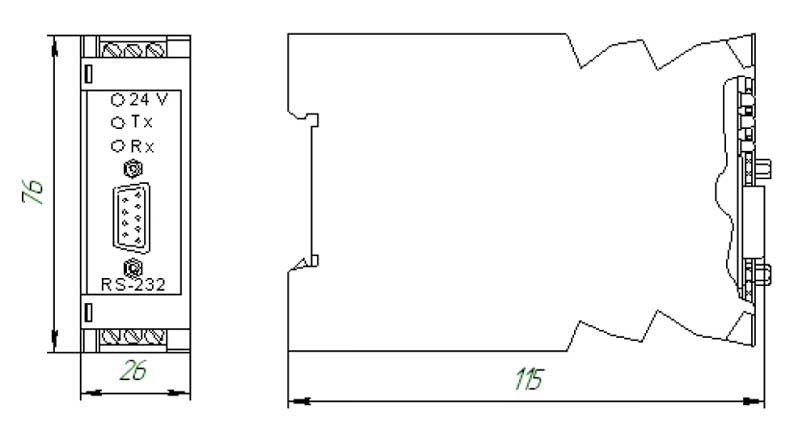

Рис.1 Габаритные размеры блока БПИ-1
| Параметр | Значение |
|---|---|
| Гальваническая изоляция | осуществлена на уровне: входной интерфейс – выходной интерфейс и входной/выходной интерфейс - источник питания |
| Электропитание (подключение к сети) | - от сети постоянного тока напряжением от 8 до 36В - от сети переменного тока ~220 В (+22,-33 в) (50 ± 1) Гц через сетевой адаптер БП-485, входящий в комплект поставки блока |
| Мощность, потребляемая от питающей сети, Вт (не более) | 1,8Вт, (=24В, 65мА) |
| Требования к параметрам надежности | БПИ-1 - восстанавливаемое, ремонтопригодное изделие. - Средняя наработка блоков серии БПИ-1 на отказ (в режиме преобразования сигналов интерфейсов), не менее 100000ч. - Полный срок службы блока БПИ-1 не менее10 лет. |
| Температура окружающей среды | от минус 40 °С до 70 °С |
| Температура хранения (предельная) | от минус 40 °С до 70 °С |
| Относительная влажность воздуха | от 30 до 80% при температуре +30°C |
| Атмосферное давление | от 84 до 107 кПа |
| Помещение | закрытое, взрыво-, пожаробезопасное |
| Корпус (ВхШхГ), мм | 76х26х115 |
| Степень защиты | IP30 по ГОСТ 14254-96 |
| Крепление блока | рельс DIN35х7.5 EN50022 |
| Климатическое исполнение | УХЛ категории размещения 4.2 по ГОСТ 15150 - 69, но для работы при температуре от минус 40 С до 70 С |
| Вибрация | УХЛ категории размещения 4.2 по ГОСТ 15150 - 69, но для работы при температуре от минус 40 С до 70 С |
| Масса блока, не более | 0,13 кг |
| Масса адаптера сетевого БП-485, не более | 0,25 кг |
