Блок преобразования сигналов БПТ-3

Блок БПТ-3, предназначен для непрерывного пропорционального преобразования сигнала с датчиков тензорезистивного типа для измерения механических сил и деформации(в дальнейшем - тензодатчики) в токовой сигнал для систем автоматического дозирования, взвешивания . Блок применяется для совместной работы с вычислительными комплексами имеющими вход для подключения стандартного аналогового сигнала.

Область применения

Преобразователь может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Устройство

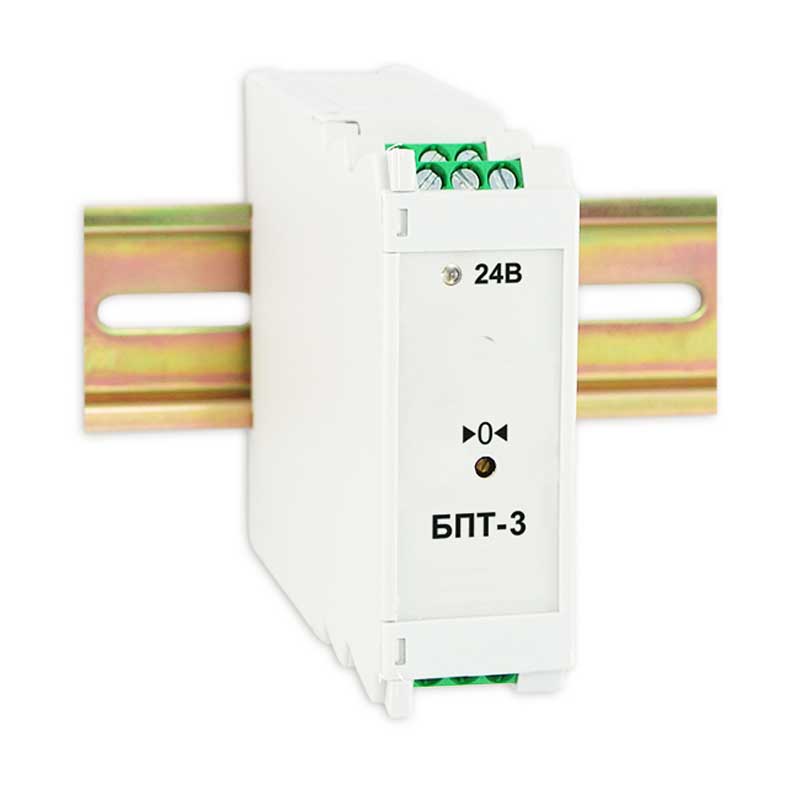

Блок конструктивно выполнен в литом ударопрочном пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.

Выбор входных сигналов осуществляется с помощью блоков перемычек, расположенных внутри блока.

Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.

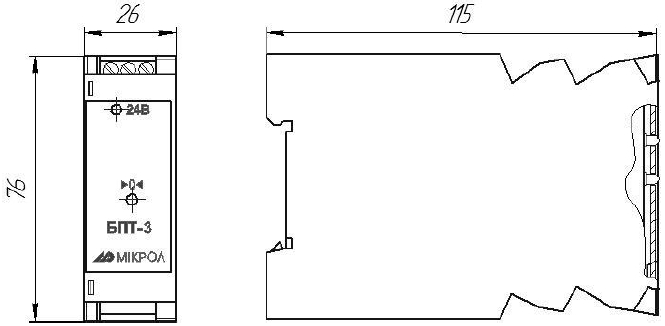

Рис1. Габаритные размеры блока БПТ-3

Комплект поставки

• Блок преобразования сигналов тензодатчиков БПТ-3 - 1 шт
• Руководство по эксплуатации - 1 шт
• Паспорт - 1 шт

Условия хранения блока

• Срок хранения в потребительской таре - не меньше 1 года.
• Блок должно храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до + 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
• Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• В процессе хранении или эксплуатации не кладите тяжелые предметы на блок и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.
