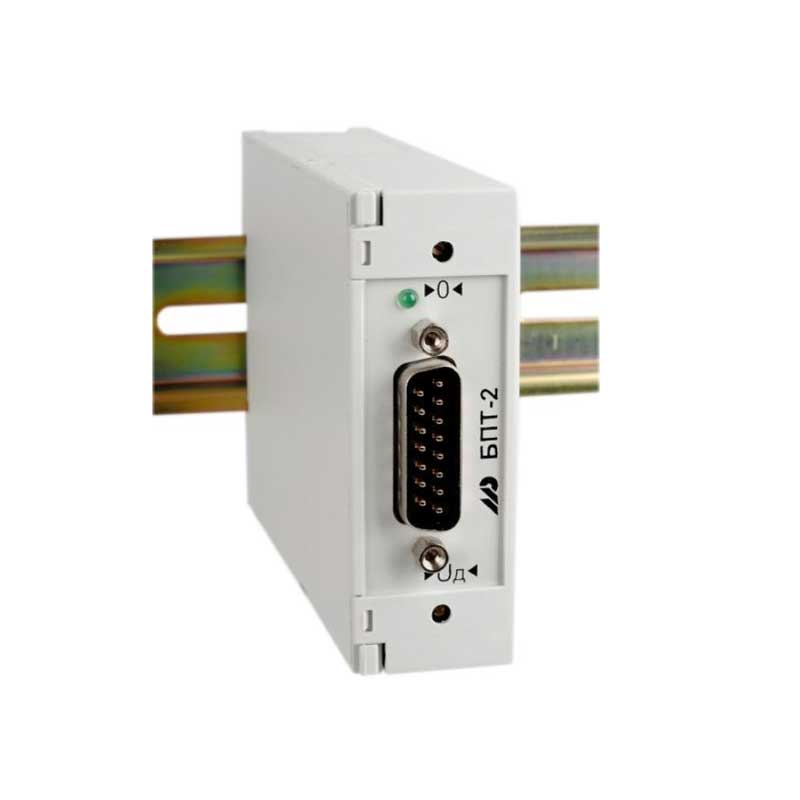

Блок преобразования сигналов тензодатчиков БПТ-2

Блок преобразования сигналов тензодатчиков БПТ-2служит для непрерывного пропорционального преобразования сигнала тензорезисторных датчиков в выходной унифицированный сигнал постоянного токасопротивления).

Область применения

• Системы непрерывного взвешивания и измерения веса
• Системы автоматического порционирования требуемой массы вещества
• Автоматическое весовое дозирование
• Измерение и контроль массы, точечных нагрузок, усилия, деформации
• Силоизмерительные системы
• Системы автоматического регулирования и управления технологическими процессами в промышленности

Обозначение при заказе

БПТ-2-N-K-T-L, где:

• N - начальное значение входного сигнала: 0; 2; 4; 6; 8; 10; 12; 14; 16; 18; 20; 25; 30; 40 мВ
• K - диапазон изменения входного сигнала: 1; 2; 5; 10; 15; 25; 40; 60; 80; 100 мВ
• T - код выходного сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА
• L — наличие и длина клеммно-блочного соединителя входных и выходных сигналов:
• 0 — КБЗ отсутствует,
• 0,5 — КБЗ-8-11-0,5

Комплект поставки

• Блок преобразования сигналов тензодатчиков БПТ-2 - 1 шт
• Клеммно-блочный соединитель КБЗ-8-11 - 1 шт. при условии заказа, где длина соединительного шлейфа выбирается в соответствии с кодом заказа
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес
• Рычаг монтажный 236-332 - 1 шт

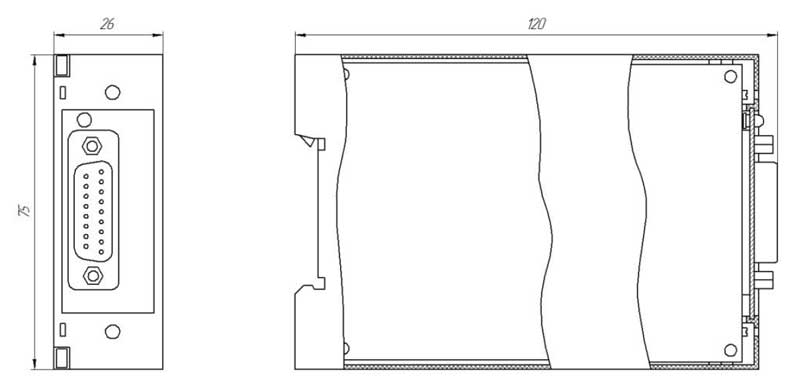

Рис.1 Габаритные размеры БПТ-2
