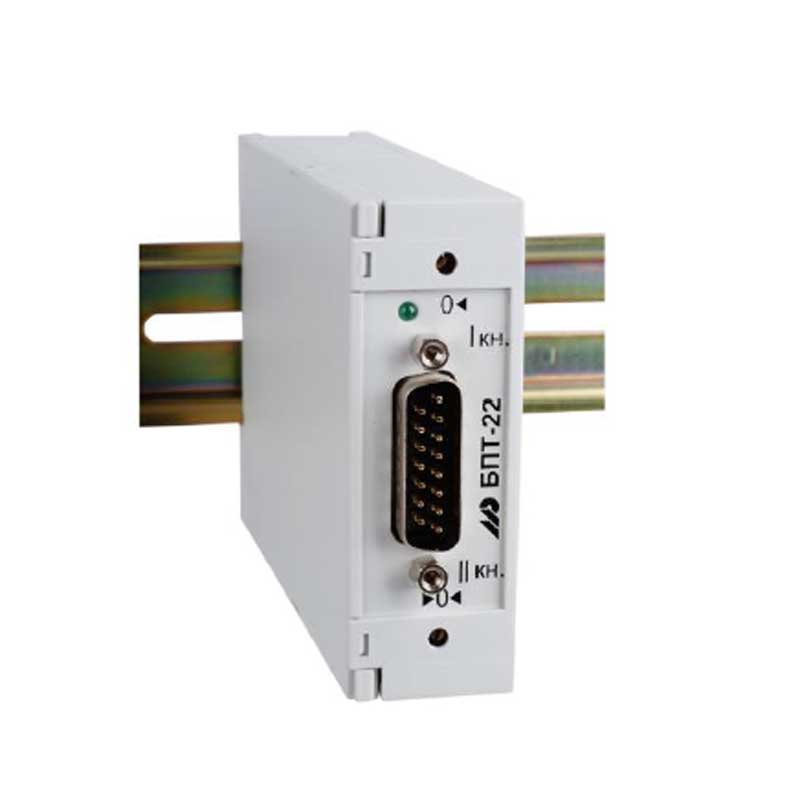

Блок преобразования сигналов термопар БПТ-22

Блок преобразования сигналов термопар БПТ-22 служит для преобразования сигнала термопар типа ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР, J, E в выходной унифицированный сигнал постоянного тока. Диапазон измеряемых температур 0...+2500°С в зависимости от используемого типа термопары.

Область применения

• Измерение температуры
• Усиление сигналов термопар
• Усиление напряжений низкого уровня 0-100 мВ, полученного от источника ЭДС
• Измерительные системы
• Системы автоматического регулирования и управления технологическими процессами в промышленности

Обозначение при заказе

БПТ-22-D-N-K-T-L, где:

• D - тип датчика и условное обозначение номинальной статической характеристики:ПР,Е(ЭДС), ПП, ВР-3, ВР-2, ВР-1, ХА, ХК
• N - начальное значение измеряемой температуры: в градусах Цельсия (не менее минус 20°С) или в мВ
• K - конечное значение измеряемой температуры: в градусах Цельсия или в мВ
• T - выходной сигнал:
  • 01 – унифицированный от 0 мА до 5 мА,
  • 02 – унифицированный от 0 мА до 20 мА,
  • 03 – унифицированный от 4 мА до 20 мА,
  • 04 – унифицированный от 0 В до 10 В (по отдельному заказу).
• L — тип и длина клеммно-блочного соединителя входных и выходных сигналов:
  • 0 — КБЗ отсутствует,
  • 0,5 — КБЗ-16-12-0,5

Комплект поставки

• Блок преобразования сигналов термопар БПТ-22 - 1 шт
• Клеммно-блочный соединительКБЗ-16-12 - 1 шт. при условии заказа
• Паспорт - 1 шт
• Руководствопо эксплуатации - 1 экземпляр на любое количество блоков при поставке в один адрес
• Рычаг монтажный 236-332 - 1 шт

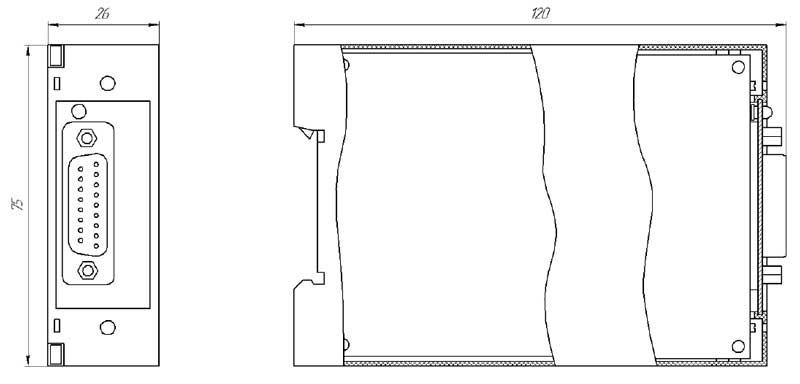

Рис.1 Габаритные размеры блока БПТ-22
