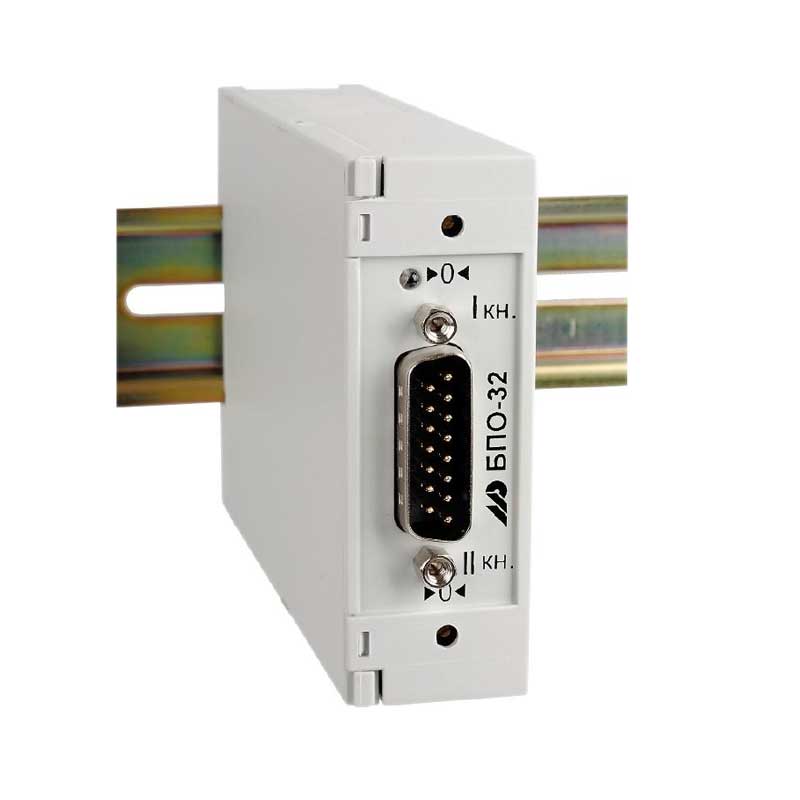

Блок преобразования сигналов термосопротивлений БПО-32

Блок преобразования сигналов термосопротивлений БПО-32 используется для преобразования сигналов термопреобразователей сопротивлений ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100 в выходной унифицированный сигнал постоянного тока.

Диапазоны измеряемых температур -200...+200°С для медных термопреобразователей и -200...+850°С для платиновых термопреобразователей (в зависимости от используемого типа термопреобразователя сопротивления).

Область применения

• Измерение температуры
• Усиление и нормализация сигналов термопреобразователей сопротивлений
• Многоканальные измерительные системы
• Системы автоматического регулирования и управления технологическими процессами в промышленности
• Преобразование сигналов от потенциометрических датчиков, включая реохорды автоматических потенциометров, мостов и исполнительных механизмов

Обозначение при заказе

БПО-32-D-C-W-N-K-T-L, где:

• D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП)
• C - условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21гр., 23гр.)
• W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП)
• N - начальное значение измеряемой температуры: в градусах Цельсия
• K - конечное значение измеряемой температуры: в градусах Цельсия
• T - выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В
• L — наличие и длина клеммно-блочного соединителя входных и выходных сигналов:
  • О — КБЗ отсутствует,
  • 0,5 — КБЗ-16-11-0,5

Комплект поставки

• Блок преобразования сигналов датчиков сопротивления БПО-32 - 1 шт
• Клеммно-блочный соединитель КБЗ-16-11 - 1 шт. при условии заказа, где длина соединительного шлейфа выбирается в соответствии с кодом заказа
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес
• Рычаг монтажный 236-332 - 1 шт

Устройство прибора

Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.

Выбор входных сигналов осуществляется с помощью блоков перемычек расположенных внутри прибора.

Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.

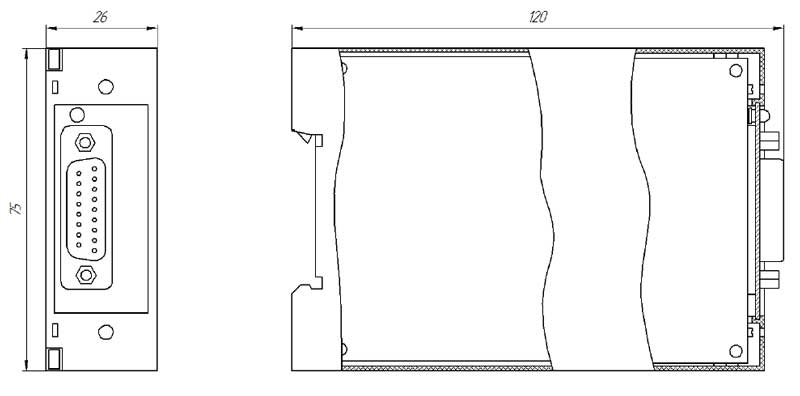

Рис.1 Габаритные размеры блока БПО-32
