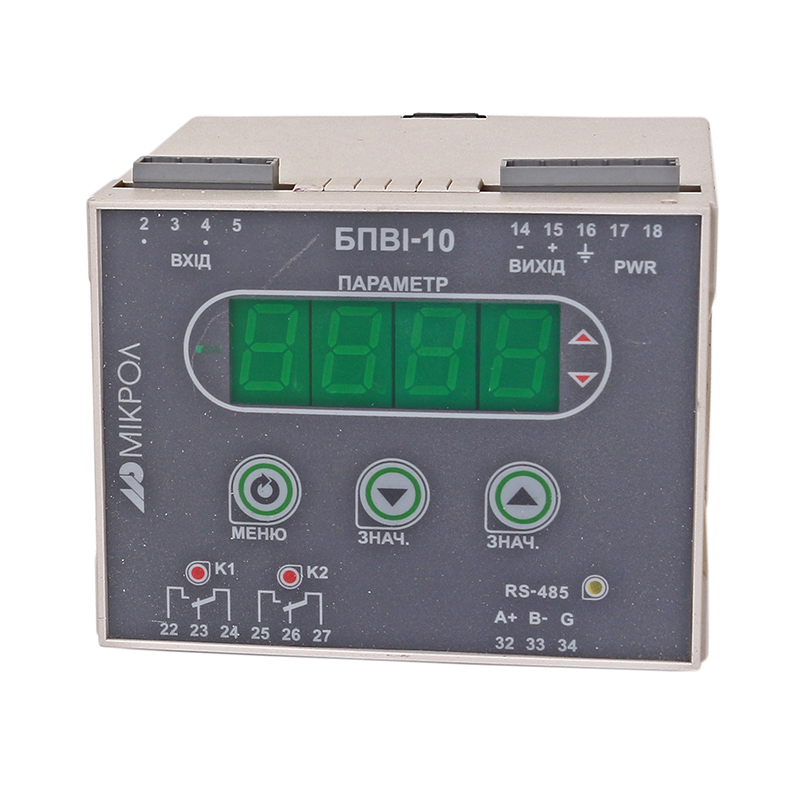

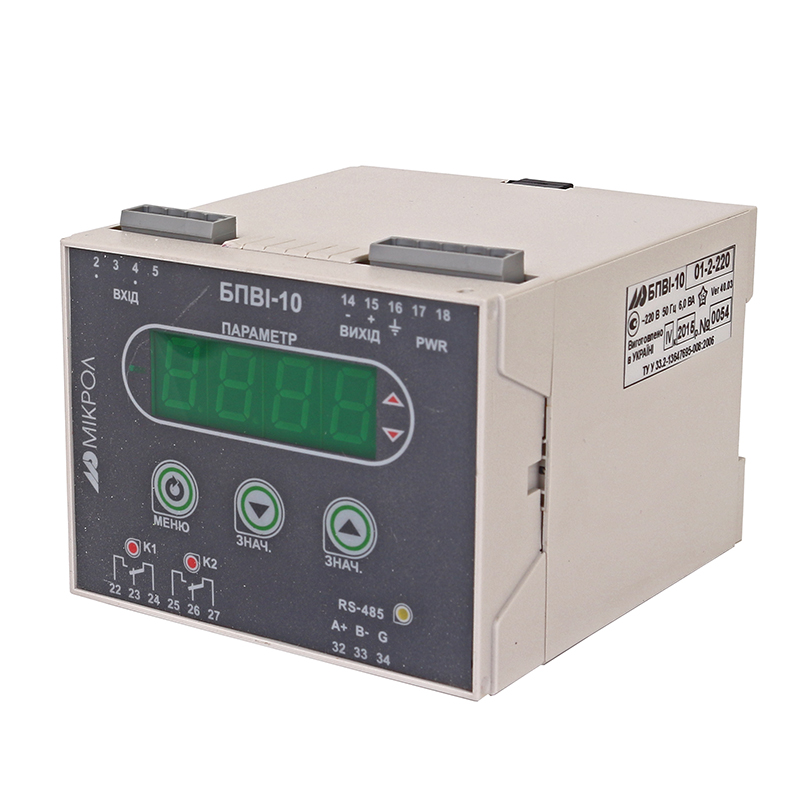

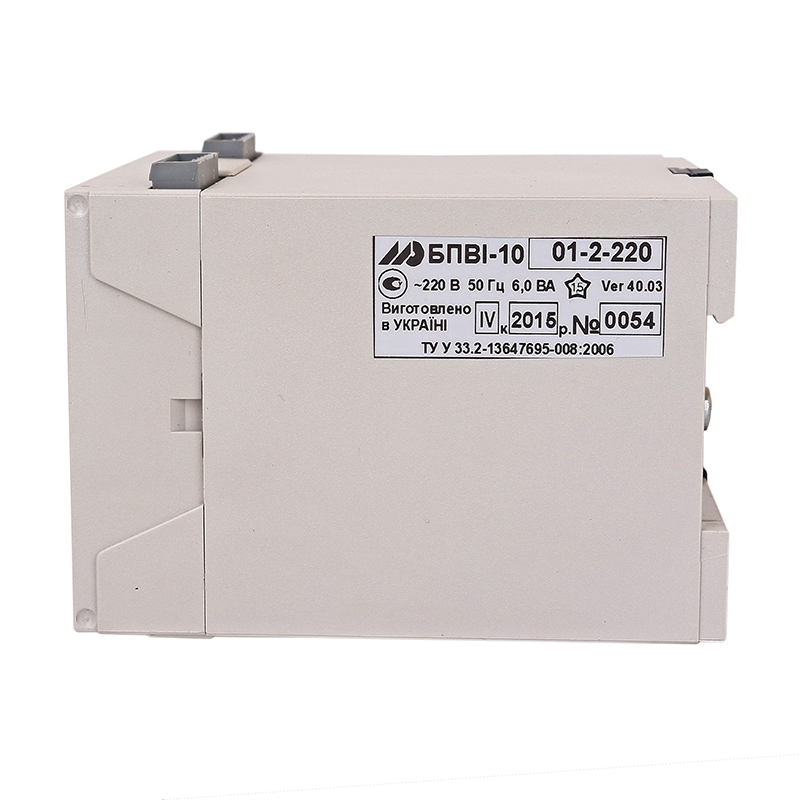

Блок преобразования сигналов взаимной индуктивности показывающий БПВИ-10

Блок преобразования сигналов взаимной индуктивности показывающий БПВИ-10 служитдля:

• измерение сигнала датчика взаимной индуктивности на основе дифференциального трансформаторного преобразователя, обработка, преобразование, интегрирование и отображение на встроенном четырехразрядном цифровом дисплее;
• пропорционального преобразования в выходной унифицированный сигнал постоянного тока;
• сигнализации выхода измеряемой входной величины за уставки сигнализации;
• регулирования входного параметра по 2-х или 3-х позиционному закону;
• передачи измеряемой величины по интерфейсу другим устройствам (PLC, HMI) или на верхний уровень (PC);
• автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве;
• работы со следующими приборами: манометром (измерение давления), дифманометром (измерение разности давлений), вакууметром (измерение разрежения), мановакууметром (измерение избыточного давления и давления разреженного газа), напоромером (измерение малых избыточных давлений до 40 кПа), тягомером (измерение малых разрежений), тягонапоромером (измерение малых давлений и разрежений).

Область применения

• системах измерения давления, разности давления, разрежения, тяги;
• системах контроля и автоматического управления технологическими процессами;
• системах промышленной автоматики, пультах управления, мнемощитах, мнемосхемах и т.п.

Функциональные возможности

Аналоговые входы

• Работа с датчика взаимной индуктивности на основе дифференциального трансформаторного преобразователя
• Масштабирование шкал измеряемых параметров в технологических единицах
• Линеаризация входного сигнала
• Входной цифровой фильтр аналоговых входов от воздействия помех
• Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
• Мониторинг исправности датчиков (линий связи, измерительного канала)

Функциональный блок интегрирования

• Функция интегрирования входного сигнала
• Выбор режима сброса интегрального значения
• Сигнализация отклонения от уставок минимума и максимума выхода функционального блока интегрирования

Аналоговый выход

• Непрерывное аппаратное пропорциональное преобразование сигнала датчика взаимной индуктивности на аналоговый выход устройства. Данная функция позволяет подключать прибор к контроллерам, самописцам, регистраторам и другим устройствам
• Аналоговый выход может быть сконфигурирован любой из унифицированных сигналов

Дискретные выходы

• Два свободно­программируемых дискретных выхода
• Программируемая логика работы выходных устройств (см. Логика работы дискретных выходов)
• Используются для управления оборудованием или сигнализации технологических нарушений

Индикация

• Индикация измеряемой величины или интегрального значения, в технологических единицах на цифровом дисплее

Сигнализация

• Технологическая сигнализация отклонения от уставок минимум и максимум для измеряемого параметра и его интегрального значения
• Параметр отображения сигнализации: без квитирования, с квитированием

Интерфейс

• Гальванически разделенный интерфейс RS­485, протокол связи ModBus RTU (сбор информации, конфигурация, управление). Скорость обмена ­ до 921 Кбит/с.

Конфигурирование

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью программного пакета “МИК­Конфигуратор” по интерфейсу RS­485 или клавишами передней панели

Безопасность и защита параметров

• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров

Подключение

• Подключение прибора осуществляется с помощью разъемов-клемм, с пружинными соединениями, которые устанавливаются на корпусе прибора (см. Подключение)

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

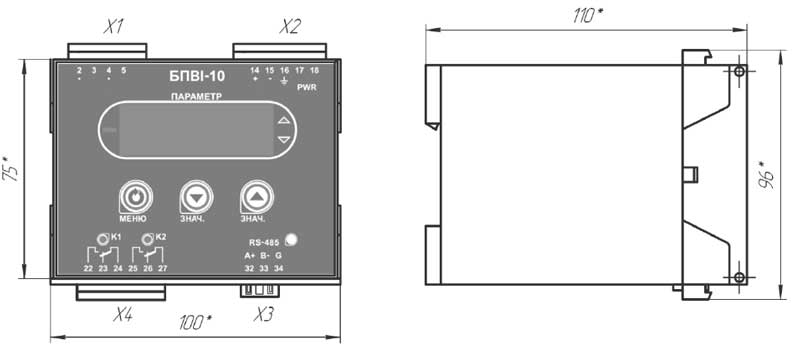

Рис.1 Габаритные размеры БПВИ-10
