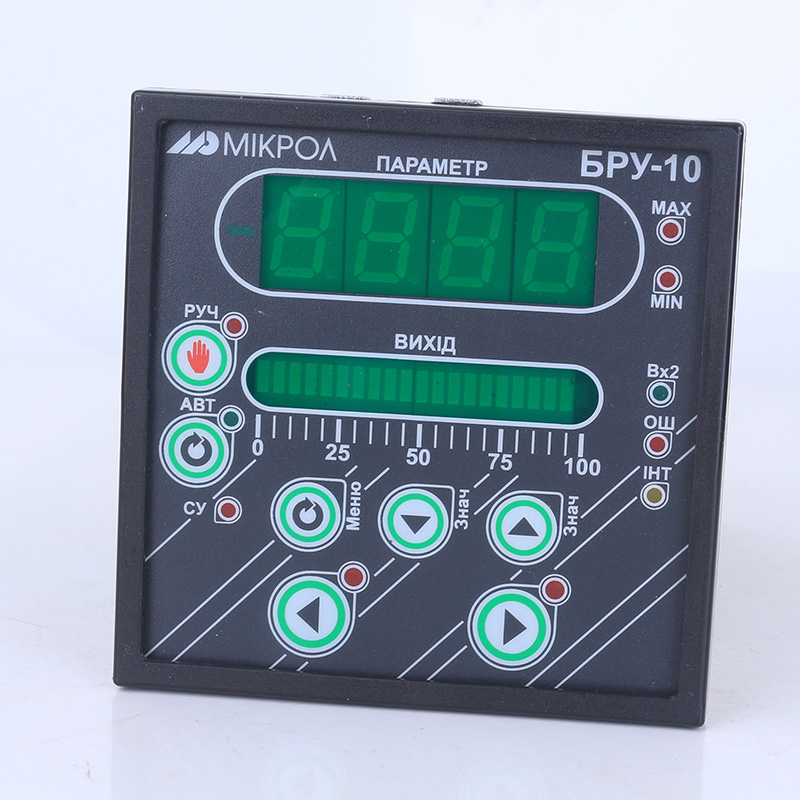

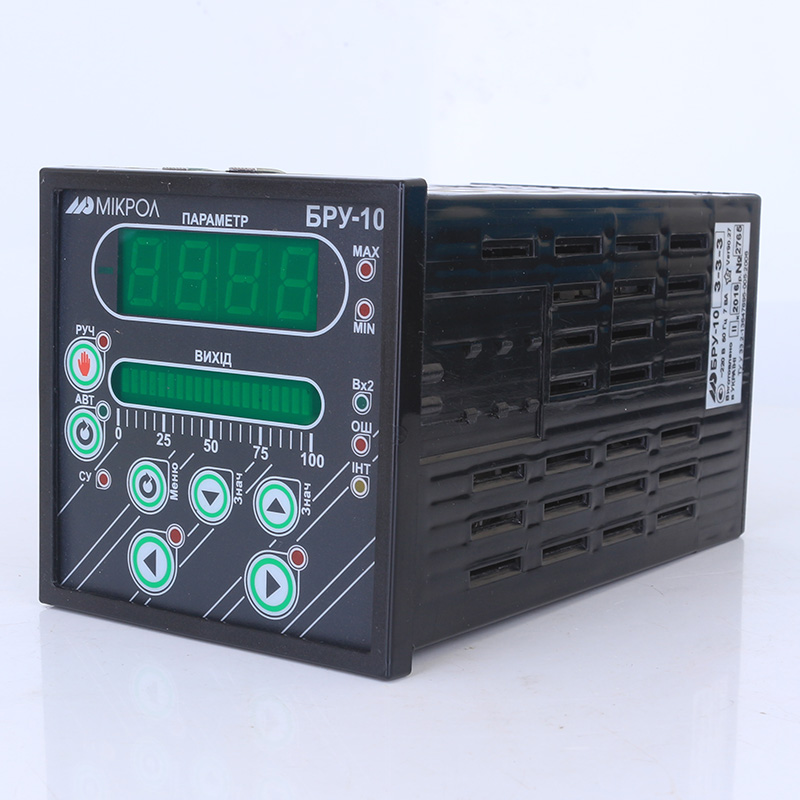

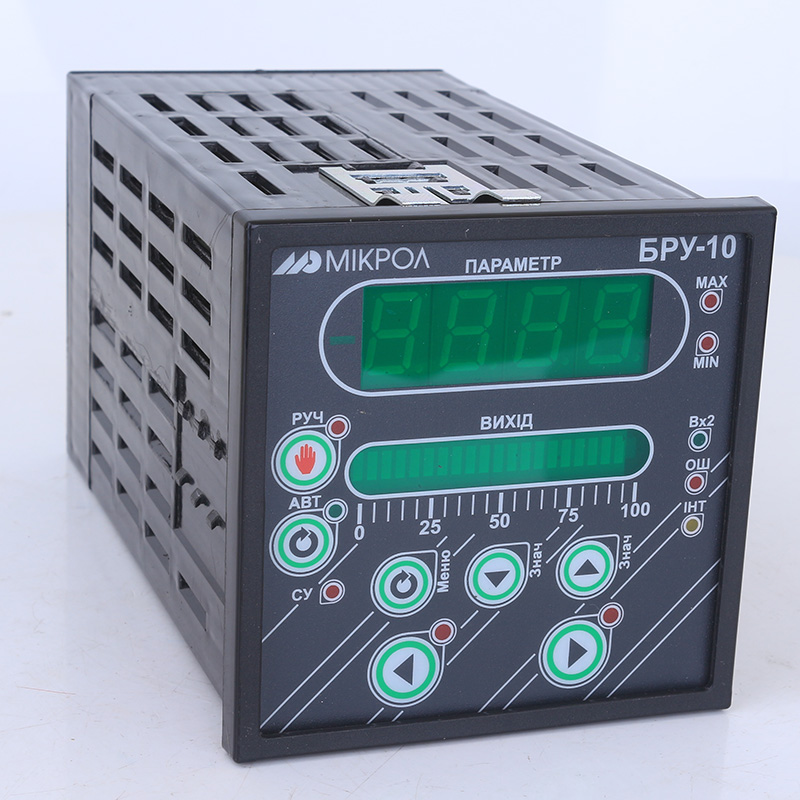

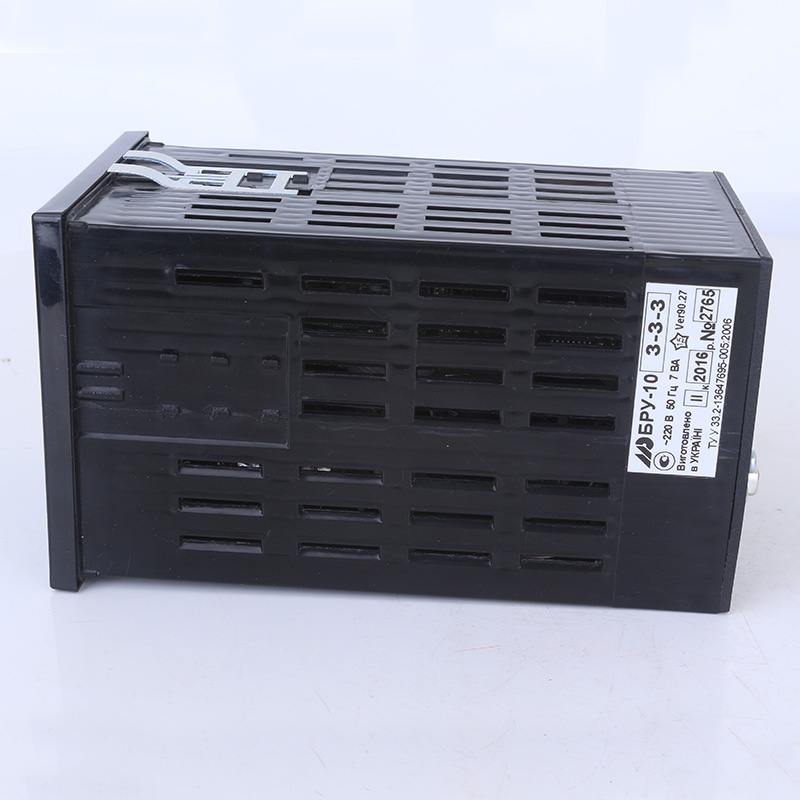

Блок ручного управления БРУ-10

Производитель:
  • Описание
  • Характеристики
  • Отзывы

Блок ручного управления БРУ-10 используется дляпереключения цепей управления исполнительными устройствами и механизмами, индикации режимов работ, индикации положения цепей управления, а также измерения и индикации одного технологического параметра.

Функциональность

  • Измерение и индикация технологического параметра (с сигнализацией отклонений) и сигнала положения исполнительного механизма.
  • Ручное или дистанционное переключение с автоматического управления на ручной и обратно.
  • Кнопочное управление интегрирующими (импульсными) исполнительными устройствами.
  • Кнопочное управление аналоговыми исполнительными устройствами.
  • Индикация режимов управления.
  • Индикация сигналов регулирующего устройства с импульсным выходным сигналом (сигналы типа больше-меньше и сигналы ШИМ-модулятора).

Конструкция

Блок БРУ-10 содержит:

  • Два канала измерения аналоговых величин.
  • Два задатчика – аналоговый и импульсный.
  • Встроенный узел индикации, состоящий из одного 4-х разрядного семисегментного индикатора и одного линейного 21 сегментного светодиодного индикатора.
  • Клавиши управления исполнительными механизмами и задатчиками.
  • Клавиши программирования.
  • Клавиши АВТ и РУЧ для изменения режима работы - переключения режима управления – автомат или ручной.
  • Блок ручного управления БРУ-10 содержит реле с магнитной блокировкой, которые выполняют функции переключателя на два положения. Переключение реле происходит при прохождении импульса постоянного тока через соответствующие обмотки. Повторение импульса тока в тех же обмотках, а также выключение питания состояние контактов реле не изменяют. Для перемены состояния контактов необходимо пропустить импульс тока по других обмотках. В БРУ-10 используются 3 группы перемыкающих контактов реле. Для увеличения групп контактов используется блок коммутации сигналов БКС-4.

Внутренняя программная память блока БРУ-10 содержит большое количество стандартных функций необходимых для визуализации и управления технологическими процессам, а так же решения большинства инженерных прикладных задач, например, таких как:

  • Сравнение результата преобразования с уставками минимум и максимум и сигнализацию отклонений.
  • Программная калибровка каналов по внешнему образцовому источнику аналогового сигнала.
  • Цифровая фильтрация.
  • Масштабирование шкал измеряемых параметров.
  • Извлечение квадратного корня.
  • Конфигурирование блока ручного управления, изменение его настроек и параметров, осуществляется с помощью клавиш передней панели или по интерфейсу RS-485.

Параметры конфигурации блока ручного управления БРУ-10 сохраняются в энергонезависимой памяти и прибор способен возобновить выполнение задач управления после прерывания напряжения питания. Батарея резервного питания не используется.

Область применения

  • Индикатор двух физических величин
  • Ручной аналоговый задатчик аналоговых унифицированных сигналов
  • Ручной задатчик импульсных сигналов типа больше-меньше
  • Станция ручного управления аналоговым исполнительным механизмом
  • Станция ручного управления импульсным исполнительным механизмом
  • Преобразователь импульсных сигналов больше-меньше в выходной унифицированный сигнал
  • Преобразователь импульсных ШИМ-сигналов в выходной унифицированный сигнал
  • Преобразователь (конвертор) входных аналоговых унифицированных сигналов в выходной аналоговый унифицированный сигнал

Условия эксплуатации

  • Температура окружающей среды - от -40°С до +70°С
  • Атмосферное давление - от 85 до 106,7 кПа
  • Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

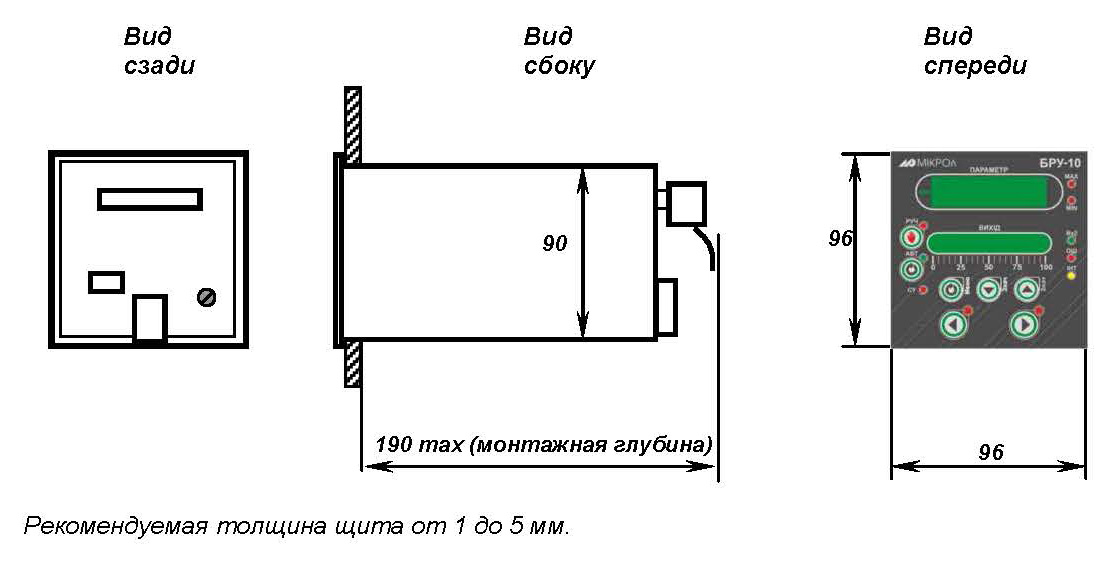

"Габаритные размеры БРУ-10"

Рис.1 Габаритные размеры БРУ-10

Техническая характеристикаЗначение
Аналоговые входные сигналы
Количество аналоговых входов2
Типы входных аналоговых сигналов
- унифицированные0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Период измерения, не более0,1 сек
Гальваническая изоляция

Входы гальванически изолированы от выходов и
остальных цепей, напряжение гальванической
развязки не менее 500 В

Основная приведенная погрешность преобразования± 0,2%
Аналоговые выходные сигналы
Количество аналоговых выходов1
Тип выходного аналогового сигнала0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала≤ 0,2 %
Цифровая индикация
Точность индикации± 0,01%
Количество разрядов цифрового индикатора4
Высота цифр светодиодных индикаторов10 мм
Последовательный интерфейс RS-485
Тип каналаАсинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети1200 метров
Количество активных передатчиков1 (только один передатчик активный)
Максимальное количество узлов в сети250 с учетом магистральных усилителей
Вид кабелявитая пара, экранированная витая пара
Гальваническая развязка

интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)

Протокол связиModbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного тока~220 (+22 –33)В, (50 ± 1) Гц
• постоянного тока24 В
Потребляемая мощность от сети переменного тока, не более:не более 7,0 ВА
Ток потребления по питанию 24В, не более:не более 190 мА
