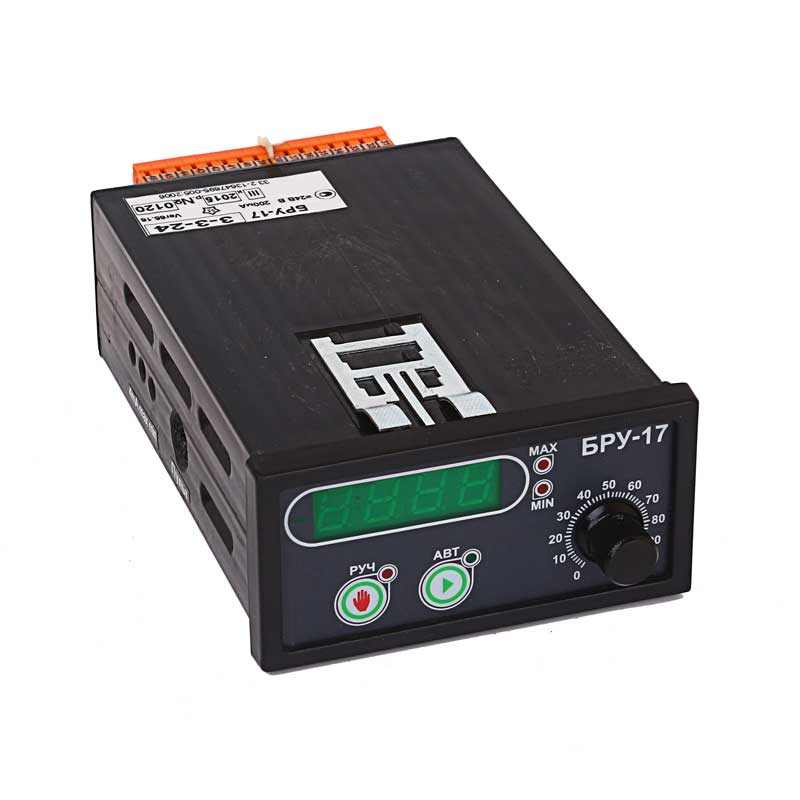

Блок ручного управления БРУ-107 (БРУ-17 )

Блок ручного управления БРУ-107 (БРУ-17) предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:

• Блока ручного задатчика аналогового сигнала;
• Блока управления аналоговым исполнительным механизмом для ручного или дистанционного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели или внешних сигналов.

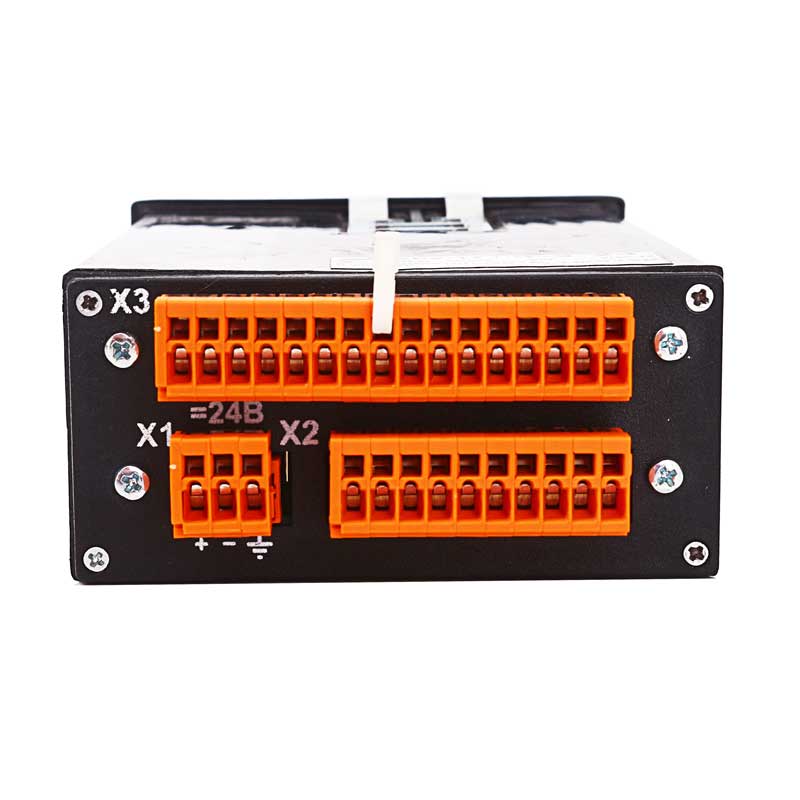

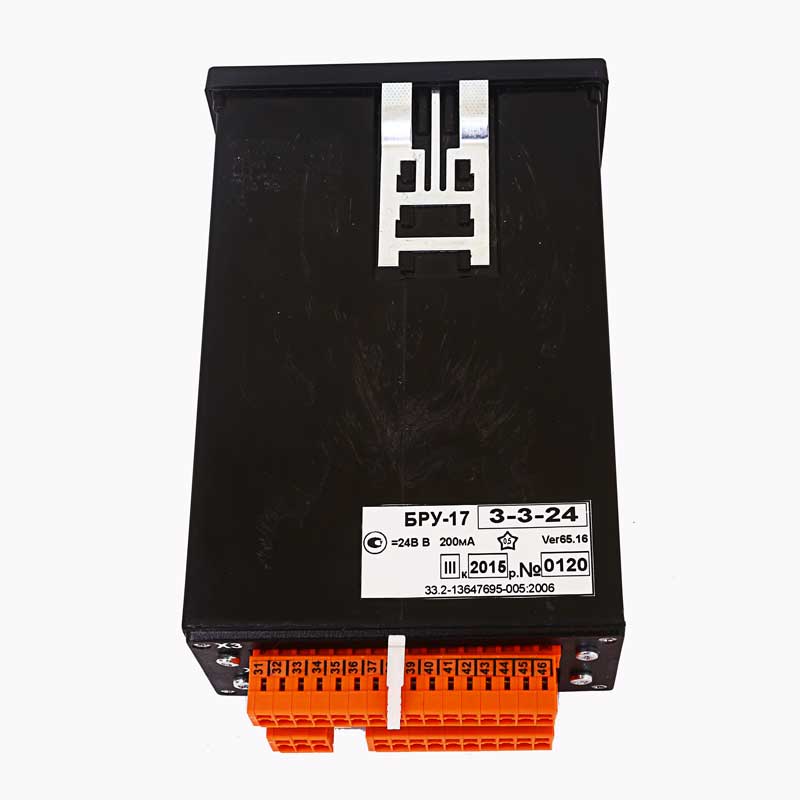

БРУ-107 является функциональным аналогом БРУ-7. Отличием является подключение сигналов через разъем-клеммы, устанавливаемые на тыльной крышке прибора (без КБЗ).

Блок управления представляет собой свободно конфигурируемый компактный прибор. Пользователь, не имеющий знаний и навыков программирования, может просто вызывать и исполнять эти функции путем конфигурации блока.

Блоки ручного конфигурируются через пульт управления прибора или через гальванически разделенный интерфейс RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве удаленного контроллера при работе в современных сетях управления и сбора информации.

Блок ручного управления БРУ-107 (БРУ-17) может использоваться в качестве

• Станции ручного управления аналоговым исполнительным механизмом. Имеется индикация режимов работ.
• Блок БРУ-107 (БРУ-17) предназначен для измерения входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом индикаторе, а также формирования выходных сигналов технологической сигнализации, - на передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемого параметра.

Условия эксплуатации

• Температура окружающей среды - от минус 40 °С до плюс 70 °С
• Атмосферное давление - от 84 кПа до 106.7 кПа
• Вибрация (частотной/амплитудной) - до 60Гц / до 0,1мм
• Помещение - закрытое, взрыво-, пожаробезопасное.Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• Положение при монтаже - согласно проекту
• Степень защиты - IP30

Эксплуатационные ограничения при использовании блока

Место установки блока БРУ должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения блока;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей блока;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации блока БРУ необходимо исключить:

• попадание токопроводящей пыли или жидкости внутрь блока;
• наличие посторонних предметов вблизи блока, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к блоку провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

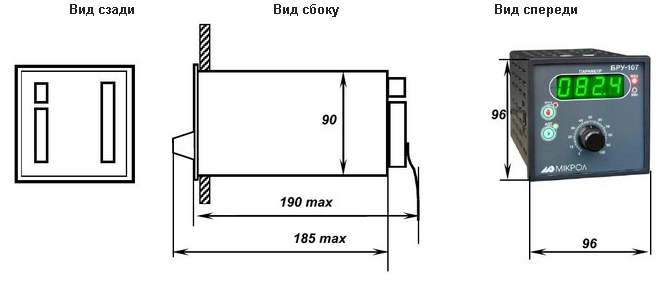

Рис.1 Габаритные размеры блока ручного управления БРУ-107 (БРУ-17)
