Блок ручного управления БРУ-110Н, БРУ-110

Блок ручного управления БРУ-110Н служитдля переключения цепей управления исполнительными устройствами и механизмами, индикации режимов работ, индикации положения цепей управления, а также измерения и индикации одного технологического параметра.
БРУ-110Н является функциональным аналогом БРУ-110. Отличием является исполнение корпуса – на DIN рейку.

Функциональность

• Измерение и индикация технологического параметра (с сигнализацией отклонений) и сигнала положения исполнительного механизма.
• Ручное или дистанционное переключение с автоматического управления на ручной и обратно.
• Кнопочное управление импульсными исполнительными устройствами.
• Кнопочное управление аналоговыми исполнительными устройствами.
• Индикация режимов управления.
• Индикация сигналов регулирующего устройства с импульсным выходным сигналом (сигналы типа больше-меньше и сигналы ШИМ-модулятора).

Конструкция

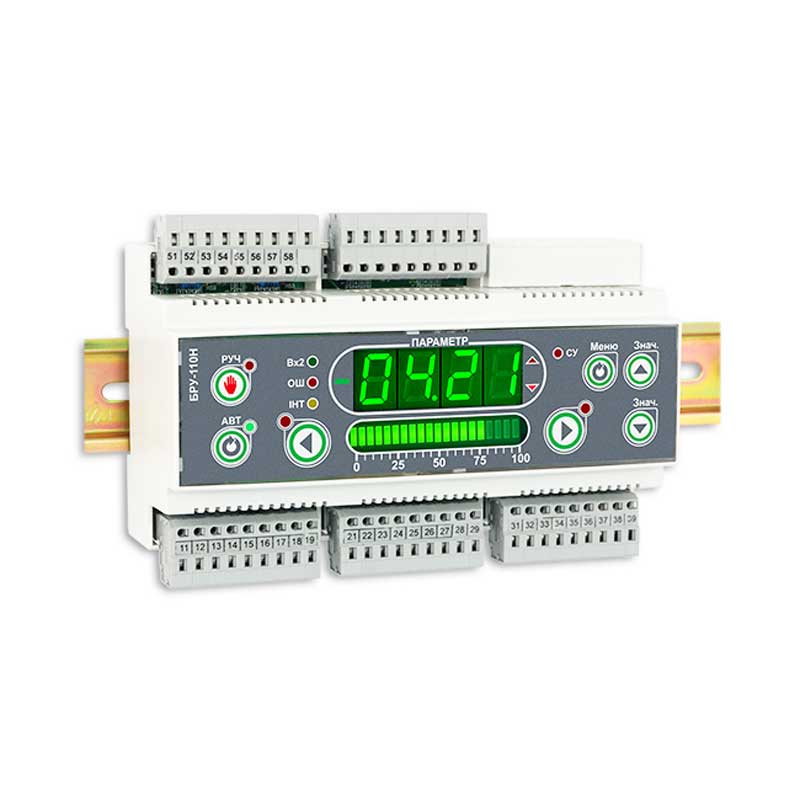

На передней панели блока ручного управления БРУ-110Н размещены:

• фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации,
• на корпусе размещены съемные разъем-клеммы, к которым подключаются питание, входные и выходные сигналы.

Для лучшего управления технологическим процессом блок ручного управления БРУ-110Н оборудован активной четырехразрядной цифровой индикацией для отображения измеряемой величины - дисплей ПАРАМЕТР, значения управляющего воздействия - дисплей ВИХОД, подаваемого на аналоговый выход устройства, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

Условия эксплуатации

• Температура окружающей среды - от минус 40 °С до плюс 70 °С
• Атмосферное давление - от 84 кПа до 106,7 кПа
• Вибрация (частотной/амплитудной) - до 60Гц / до 0,1мм
• Помещение - закрытое, взрыво-, пожаробезопасное.Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• Положение при монтаже - согласно проекту
• Степень защиты - IP30

Эксплуатационные ограничения при использовании блока

Место установки БРУ-110Н должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения прибора;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей прибора;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации БРУ-110Н необходимо исключить:

• попадание токопроводящей пыли или жидкости внутрь прибора;
• наличие посторонних предметов вблизи блока, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к изделию провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

Условия хранения блока

• Срок хранения в потребительской таре - не меньше 1 года.
• Блок должно храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до плюс 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
• Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• В процессе хранения или эксплуатации не кладите тяжелые предметы на блок и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

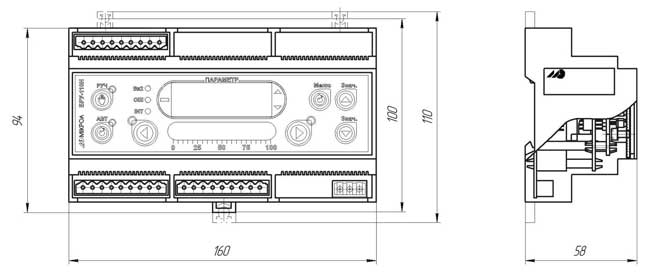

Рис.1 Габаритные размеры
