Блок ручного управления БРУ-420

Блок ручного управления БРУ-420 служитдля использования в системах промышленной автоматизации производственных процессов в качествеблока ручного задатчика аналогового сигнала, а такжеблока ручного управления аналоговым исполнительным механизмом.

Функциональные возможности

• Аналоговый выходной сигнал 4-20 мА
• Питание блока от токовой петли напряжением постоянного тока от 18 до 36 В

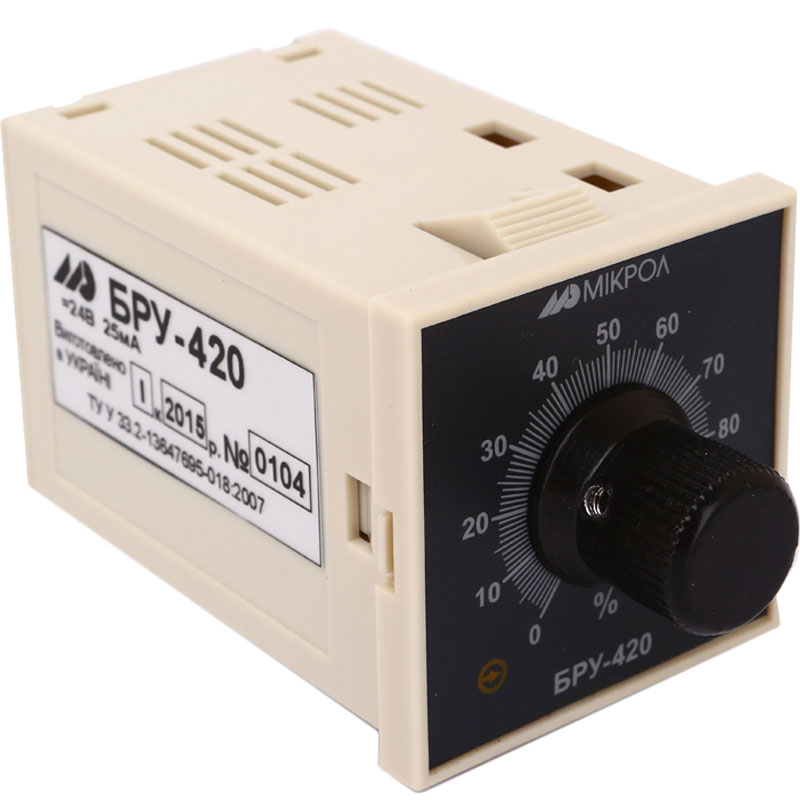

• Ручка управления на передней панели для изменения значения выходного аналогового сигнала
• Шкала отсчетного устройства на передней панели
• Светодиодный индикатор на передней панели наличия тока в выходной цепи

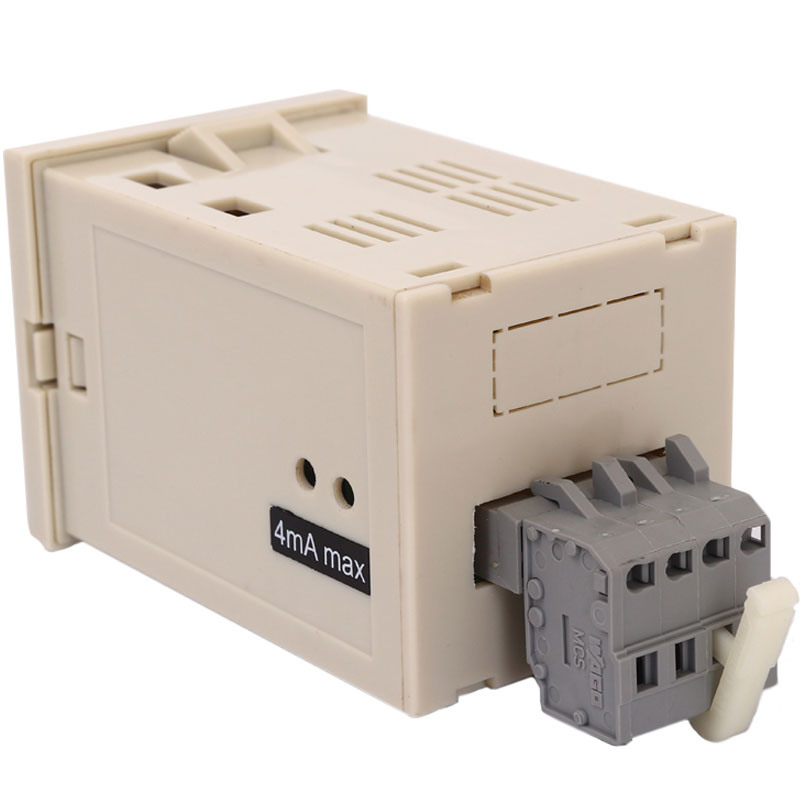

• Подключение прибора осуществляется с помощью разъема-клеммы на задней панели прибора

Комплектация

• блок - 1 шт.;

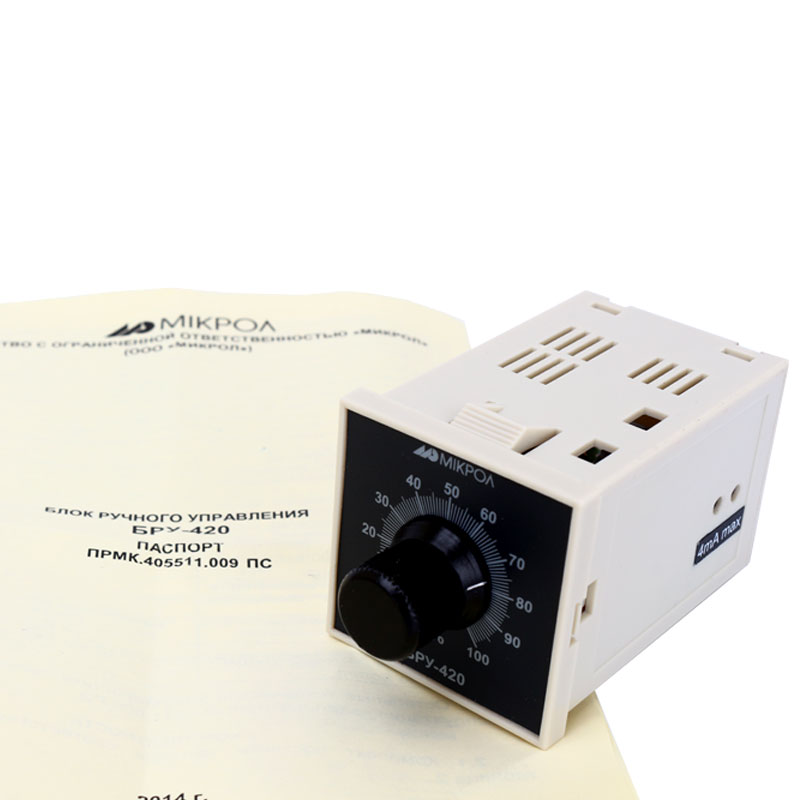

• паспорт - 1 экземпляр;
• руководство по эксплуатации - 1 экземпляр (Руководство по эксплуатации поставляется из расчета 1 экземпляр на каждые 1-4 блока, что поставляются по одному адресу.);
• розетка 232-104/026-000 - 1 шт.;
• рычаг монтажный - 1 шт.

Условия хранения блока

Блок, который поступает на склад потребителя и эксплуатация которого предусматривается не раньше шести месяцев со дня поступления, от транспортной упаковки может не освобождаться и сохраняться упакованным в условиях хранения категории 4 согласно ГОСТ 15150.

Блок, который предусматривается для длительного хранения (более шести месяцев), содержится освобожденным от транспортной упаковки.Срок хранения в потребительской таре - не меньше 1 года.

Блок без упаковки должен храниться в помещении при температуре окружающей среды от 1 оС до 40 оС и относительной влажности воздуха до 80 %.

Воздух помещения, в котором сохраняется блок, не должен содержать пыли и примесей агрессивных паров и газов.

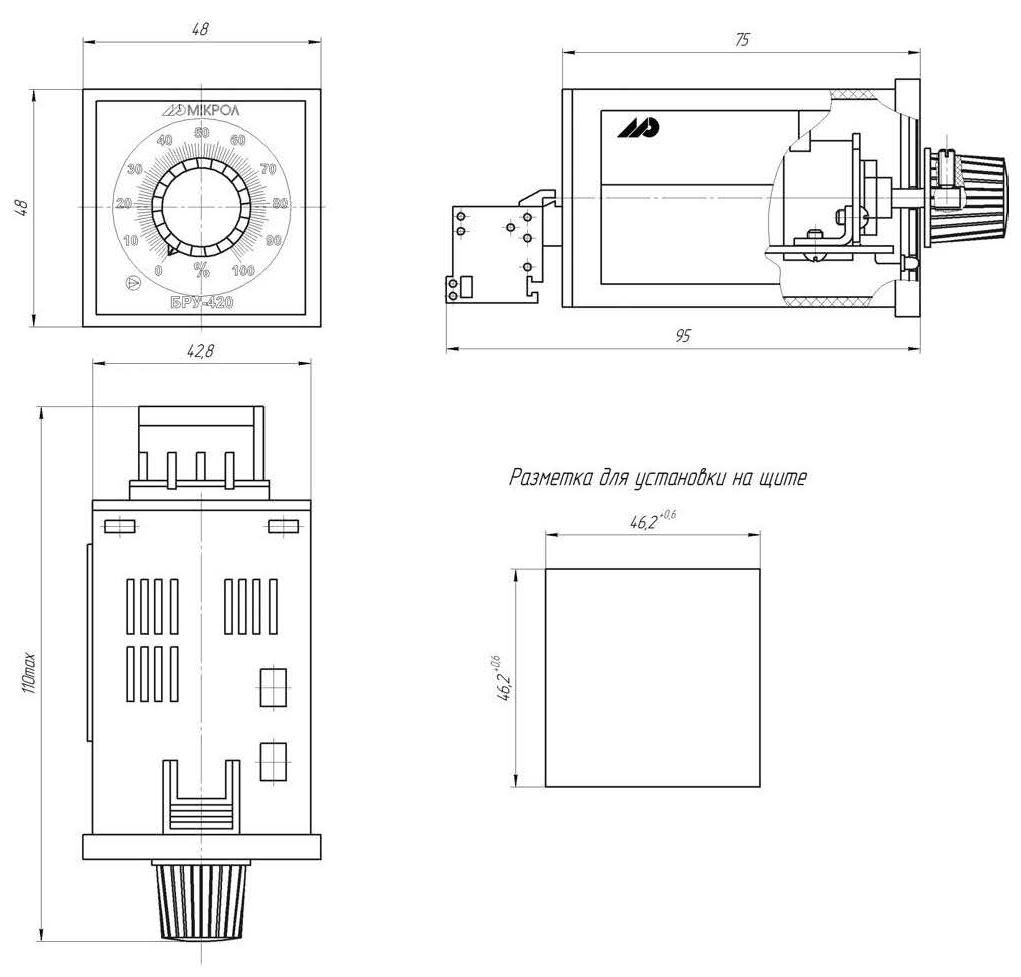

Рис.1 Габаритные размеры БРУ-420
