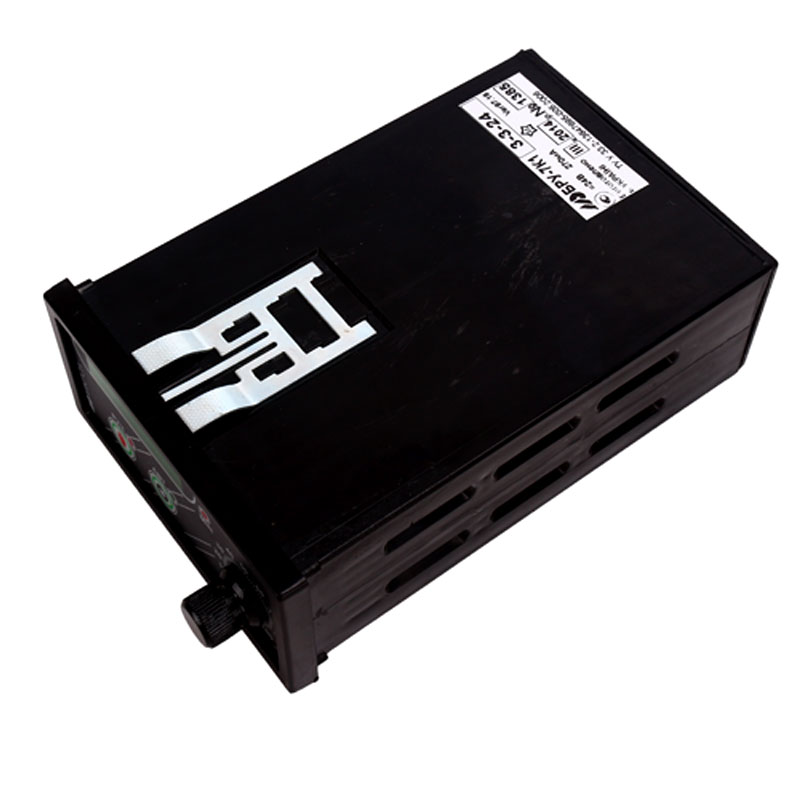

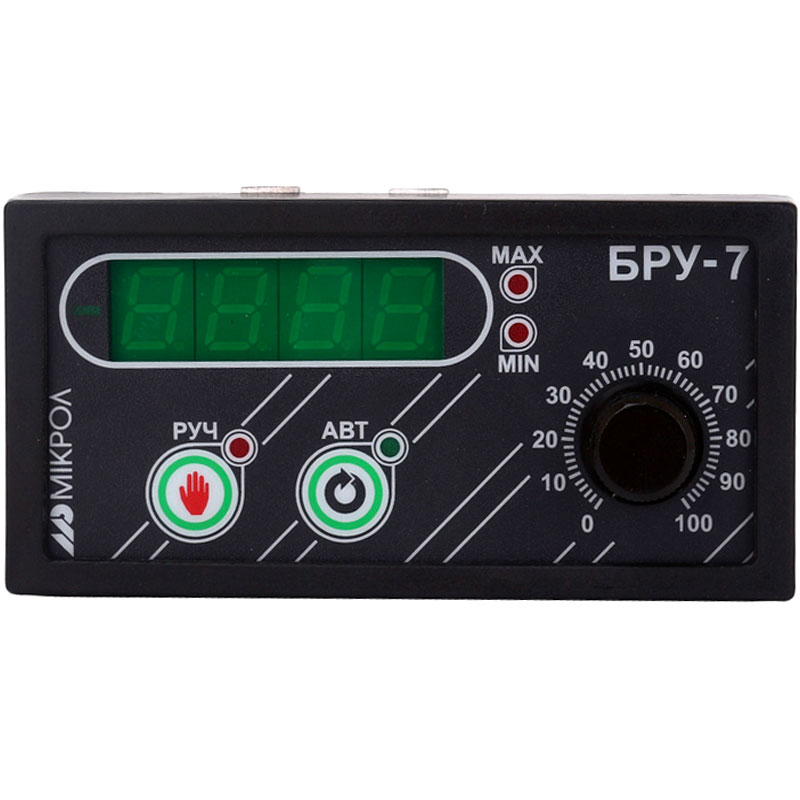

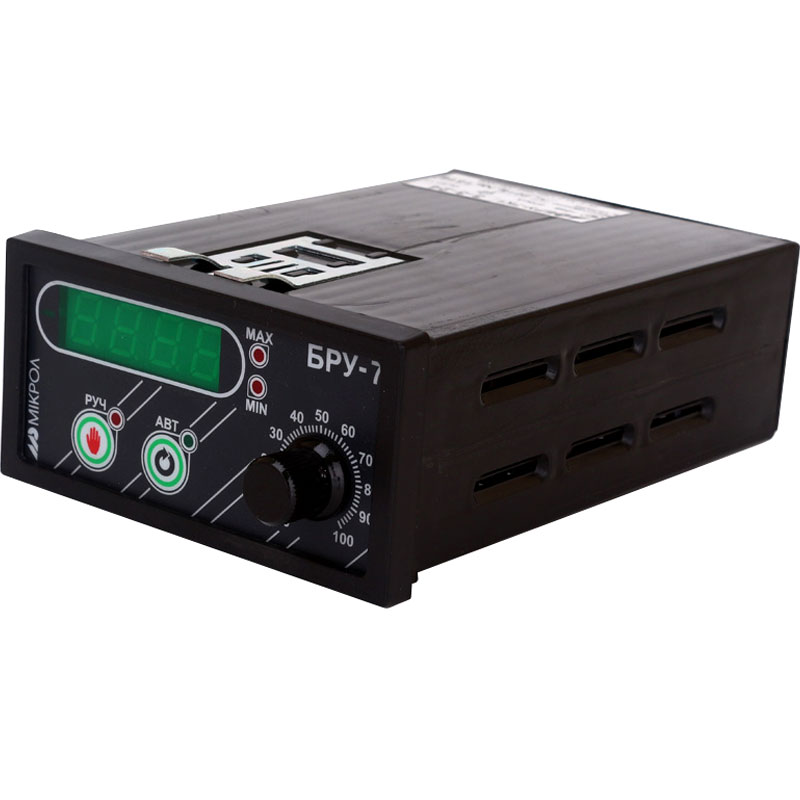

Блок ручного управления БРУ-7, БРУ-7К1

Блок ручного управления БРУ-7, БРУ-7К1 используется для переключения цепей управления исполнительными устройствами и механизмами, индикации режимов работ, измерения и индикации одного технологического параметра.

Область применения

• Блок управления для ручного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели
• Блок управления для дистанционного переключения режима управления ручной/автомат, при помощи внешних сигналов, подаваемых на клеммно-блочный соединитель
• Цифровой индикатор технологического параметра, сигнала положения ИМ, в пределах от 0,0 до 100,0 %

Функциональные возможности

• Цифровая калибровка измерительного канала
• Масштабирование шкал измеряемых параметров в произвольных технологических единицах
• Цифровая фильтрация
• Извлечение квадратного корня
• Линеаризация входного сигнала по 16 точкам
• Технологическая сигнализация на передней панели отклонения от уставок минимум и максимум
• Светодиодная индикация режима управления ручной/автомат
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)

Условия эксплуатации

• Рабочая температура - от минус 40 °С до 70 °С
• Температура хранения (предельная) - от минус 40 °С до 70 °С
• Климатическое исполнение - исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С
• Атмосферное давление - от 85 до 106.7 кПа
• Вибрация - исполнение 5 согласно ГОСТ 22261
• Помещение - Закрытое, взрыво-, пожаробезопасное. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• Положение при монтаже - Любое
• Степень защиты - Корпус и передняя панель IP30 по ГОСТ 14254-96; Клеммно-блочные соединители и блок коммутации сигналов IP20 по ГОСТ 14254-96

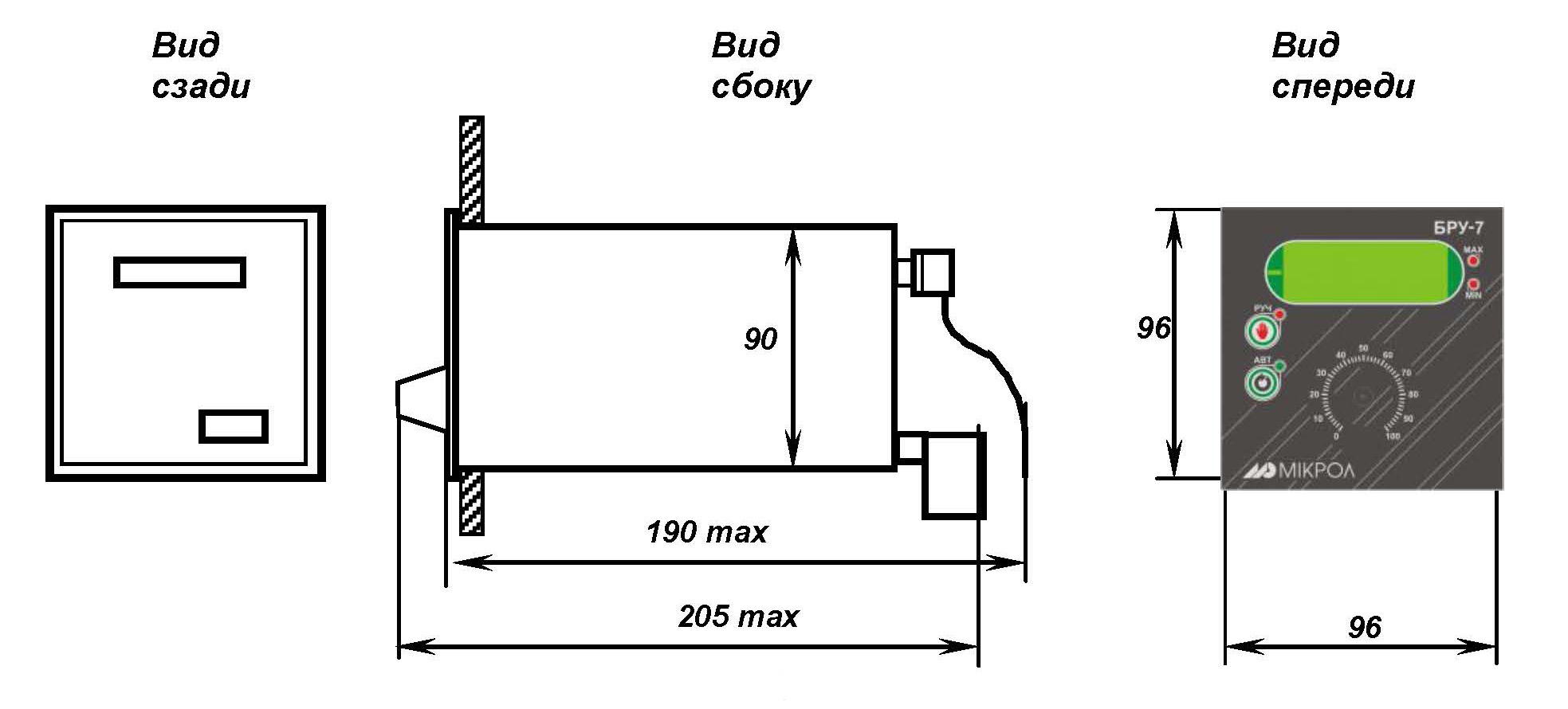

Рис.1 Габаритные размеры БРУ-7

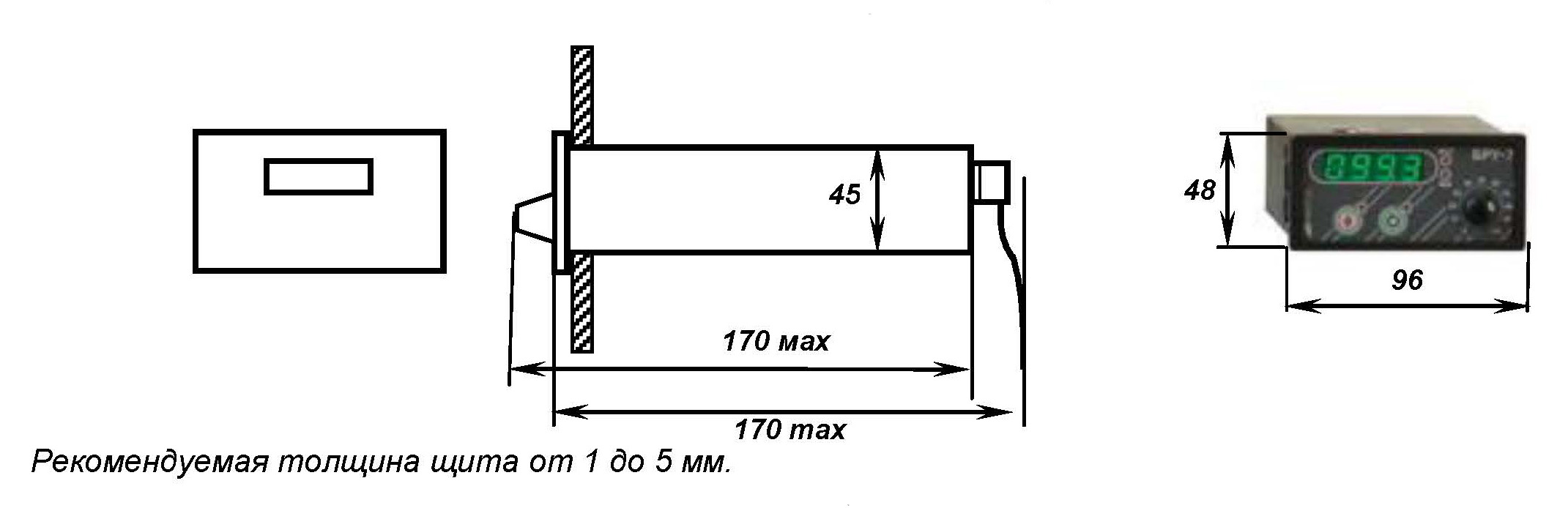

Рис.2 Габаритные размеры БРУ-7К1
