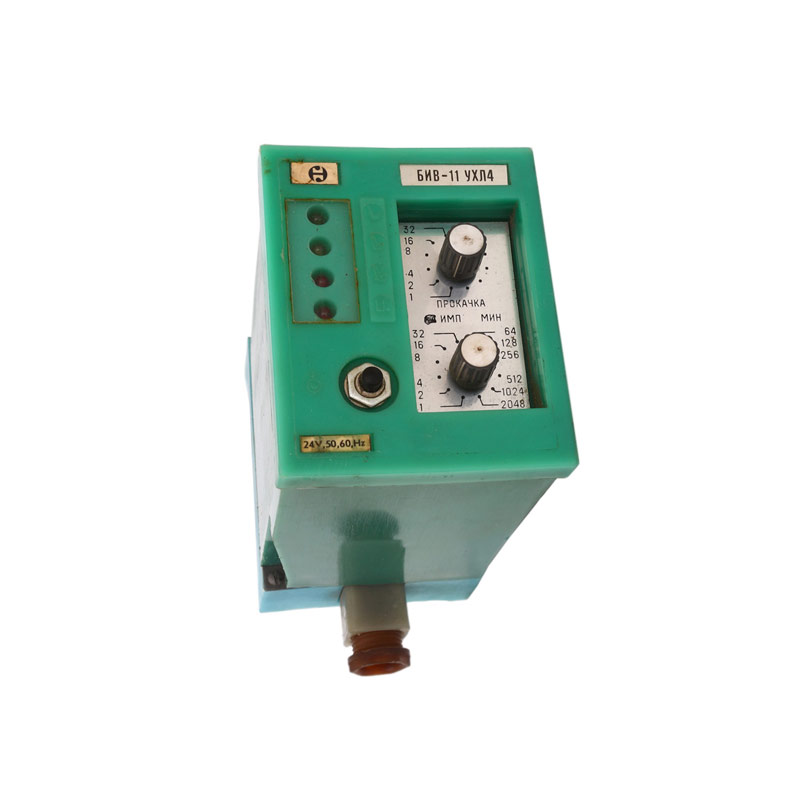

Блок управления БиВ-11
Блок управления БиВ-11 предназначен для автоматического контроля и управления централизованными импульсными смазочными системами с электроприводом по времени или по количеству ходов оборудования и обеспечивает форсированную смазку путем многократной прокачки системы после длительной остановки смазываемого оборудования.
Конструктивное исполнение
Блок управления состоит из:
- Блока;
- Колодки монтажной;
- Переключателя;
- Переключателя;
- Штуцера;
- Гайки;
- Кнопки;
- Индикатора.

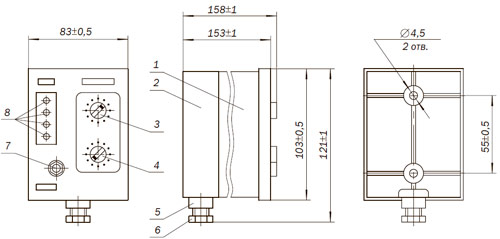

Рис.1. Схема блока БиВ-11
Эксплуатация
Блок управления БиВ-11 рассчитан для работы в помещениях при температуре окружающего воздуха от +1°С до +55°С и относительной влажности не более 80% при температуре +25°С.
Климатическое исполнение и категория размещения блока управления, предназначенного для стран:
- с умеренным климатом - УХЛ4. Пример условного обозначения: БиВ-11 УХЛ4, 24V, 50, 60Нz ТУ2.053.022 5228.009-91.
- с тропическим климатом - О4.1. Пример условного обозначения: БиВ-11 О4.1, 24V, 50, 60Нz ТУ2.053.022 5228.009-91.
| Параметр | Значение |
|---|---|
| Род тока питающей сети | переменный |
| Напряжение питания, В | 24 |
| Частота тока, Гц | 50±1, 60±1 |
| Вид управления | автоматический |
| Режим работы | продолжительный |
| Количество перекачек в режиме многократной прокачки | 1; 2*; 4 ... 32* |
| Время ограниченной работы насоса, с, не более | 32 |
| Диапазон регулирования длительности паузы смазочного цикла по времени, мин | 1; 2; 4; 8; 16; 32; 64; 128; 256; 512; 1024; 2048 |
| Диапазон регулирования длительности паузы смазочного цикла по количеству ходов, импульсы | 1; 2; 4; 8; 16; 32; 64; 128; 256; 512; 1024; 2048 |
| Время выдержки смазочной системы под давлением, с, не более | 16 |
| Потребляемая мощность, Вт, не более | 4 |
| Коммутируемый ток на выходе, А, при напряжении 110 В переменного тока | 0,3 |
| Степень защиты по ГОСТ14254–8 | IP54 |
| Масса, кг, не более | 0,5 |
