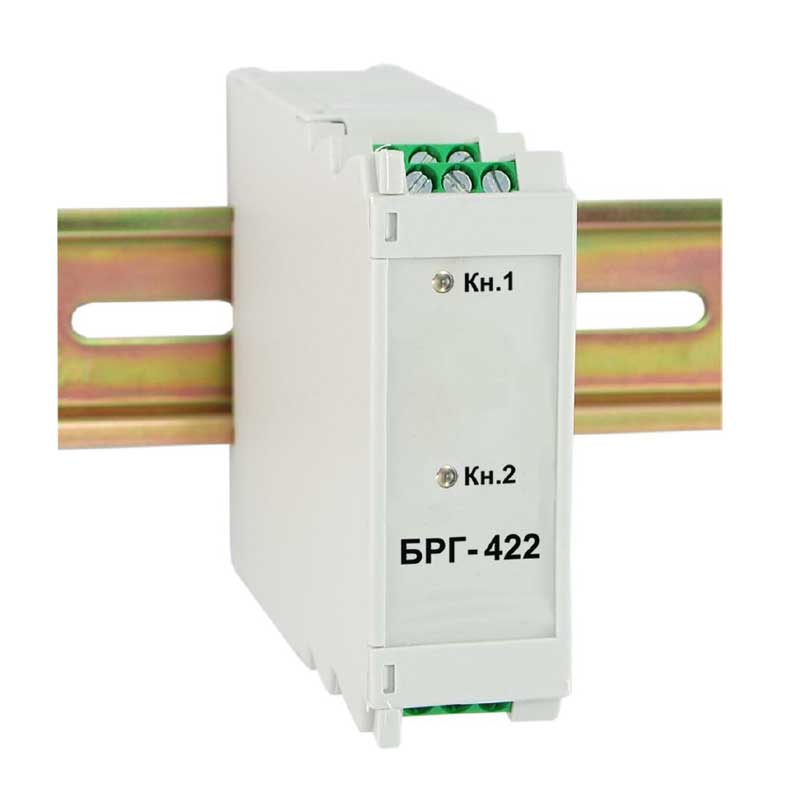

Блоки гальванической развязки двухканальные БРГ-422
Блоки гальванической развязки двухканальные БРГ-422 служит для гальванического разделения электрических цепей, работающих с унифицированным аналоговым сигналом 4-20 мА.
Блок применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоѐмких объектов различных отраслей промышленности. БРГ-422 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.
Комплект поставки
- Блок гальванической развязки БРГ-422 - 1 шт
- Руководство по эксплуатации-1 экземпляр на любое количество изделий данного типа при поставке в один адрес)
- Паспорт - 1 шт

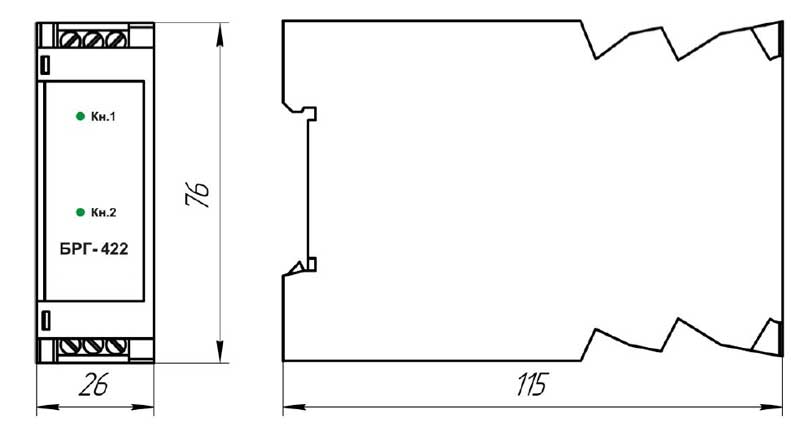

Рис.1 Габаритные размеры блока БРГ-422
| Техническая характеристика | Значение |
| Входы | |
| Количество независимых входов | 2 |
| Входной сигнал (пассивный, требует внешнего источника питания) | 4-20 мА (Rвх=400 Ом) |
| Выходы | |
| Количество независимых выходов | 2 |
| Выходной сигнал (пассивный, требует внешнего источника питания) | 4-20 мА (Rвых=800 Ом) |
| Основная приведенная погрешность преобразования | ±0,2 % |
| Изоляция | |
| Гальваническая изоляция | входы от выходов, между каналами |
| Сопротивление изоляции | не менее 20 МОм |
| Электрическая прочность изоляции, не менее | 500 В |
| Электрические данные | |
| Напряжение питания от токовой петли 4-20 мА | от 18 В до 36 В |
| Корпус и условия эксплуатации | |
| Размер корпуса (ВхШхГ) | 75 х 26 х 115 мм |
| Масса преобразователя, не более | 0,13 кг |
| Температура окружающей среды | от -40 ºС до +70 ºС |
