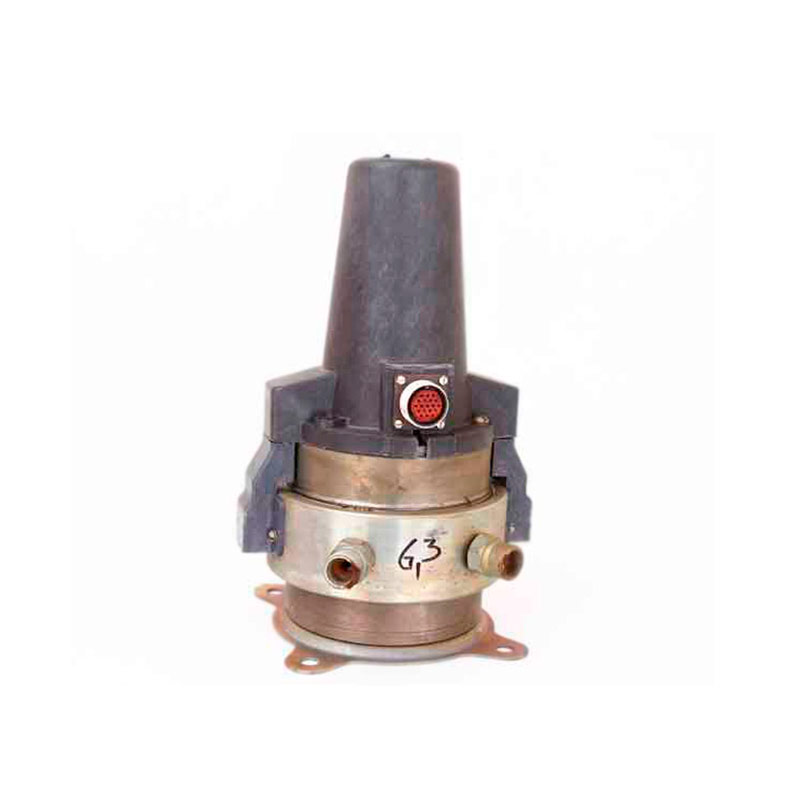

Дифманометр ДМ-3583М
Дифманометр ДМ-3583М предназначен для преобразования разности давлений в выходной унифицированный сигнал взаимной индуктивности с линейной зависимостью.
Область применения
Дифманометры широко используются в системах контроля, регулирования и управления технологическими процессами при измерении:
- расхода жидкости, газов или пара по разности давлений в сужающих устройствах;
- разницы вакуумметрического и избыточных давлений;
- уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлениями.
Особенности
- Преобразователи давленения имеют возрастающую характеристику выходного сигнала.
- Преобразователь ДМТ-3583М в зависимости от исполнения состоит из набора одного или двух преобразователей ДМ-3583М и одного блока преобразования и линеаризации БПЛ одноканального или двухканального.
Эксплуатация
Оптимальными условиями для использования дифманометра являются:
- температура окружающей среды:
- ДМ-3583М от -30 до 50
- БПЛ от 5 до 50
- относительная влажность воздуха
- ДМ-3583М до 95%,
- БПЛ до 80%.
| Модификации | ДМ-3583М | ДМТ-3583М |
|---|---|---|
| Верхние номинальныепределы измерения, кПа | 1,6;2,5;4;6,3;10;16;25;40;63;100;160;250;400;630 | 1,6;2,5;4;6,3;10;16;25;40;63;100;160;250;400;630 |
| Предельно допустимое рабочее избыточное давление, МПа | 16;25 | 16;25 |
| Выходные сигналы, мГн | 0-10 | - |
| Выходные сигналы, мА | - | 0-5; 0-20: 4-20 |
| Предел допускаемой приведенной основной погрешности преобразования, % | ±1; ±1,5 | ±1 |
| Напряжение питания, В | - | 220 |
| Ток, А | 0,125 | - |
| Частота, Гц | 50 | 50 |
| Потребляемая мощность, ВА | 1,5 | 10(*) |
| Габаритные размеры, мм | 180х192х302 | 180х192х302 |
| Габаритные размеры БПЛ, мм | 80х160х348 | 80х160х348 |
| Масса, кг | 12 | 15 |
