Двухканальный микропроцессорный индикатор ИТМ-112
Двухканальный микропроцессорный индикатор ИТМ-112 предназначен для измерения двух входных физических параметров (температура, давление, расход, уровень и т. п.), обработка, преобразование, использование математических функций и отображение на двух встроенных четырехразрядных цифровых дисплеях.
Индикатор ИТМ-112 предназначен:
- для измерения двух контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения их текущих значений на двух встроенных четырехразрядных цифровых дисплеях,
- индикатор работает как устройство сигнализации выхода измеряемых входных величин за уставки сигнализации,
- индикатор формирует выходные дискретные сигналы управления внешним исполнительным механизмом, обеспечивая дискретное управление в соответствии с заданной пользователем логикой работы,
- для индикации технологического параметра получаемого по интерфейсу от внешних устройств,
- имеет возможность использования блоков обработки аналоговых входов для приема, обработки, преобразования технологического параметра получаемого по интерфейсу от внешних устройств,
- индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемых параметров,
- индикатор ИТМ-112 может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.
Конструкция
Индикатор ИТМ-112 сконструирован по блочному принципу и включает:

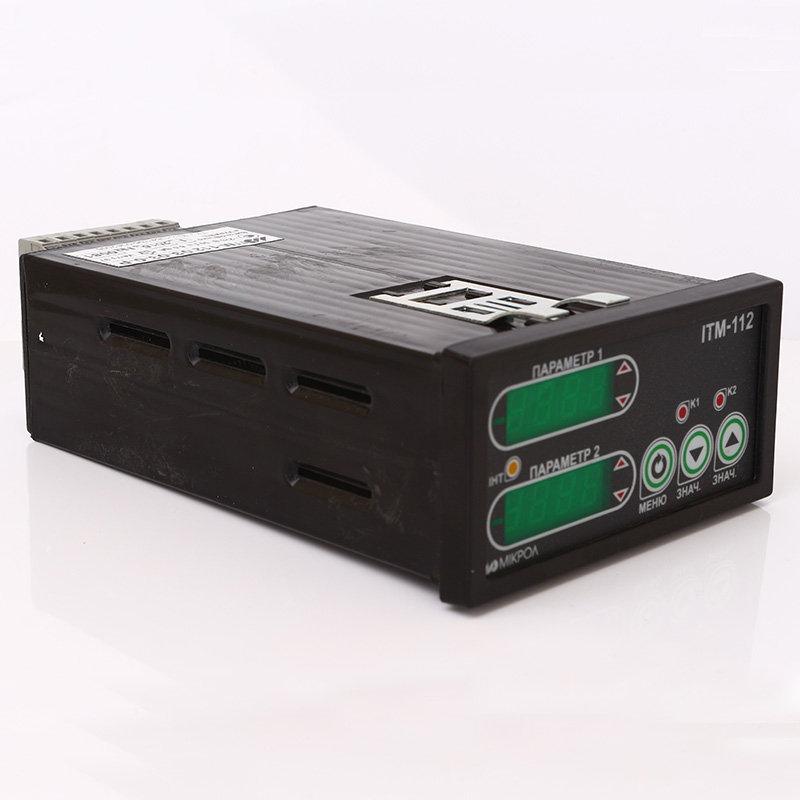

- пластмассовый корпус;

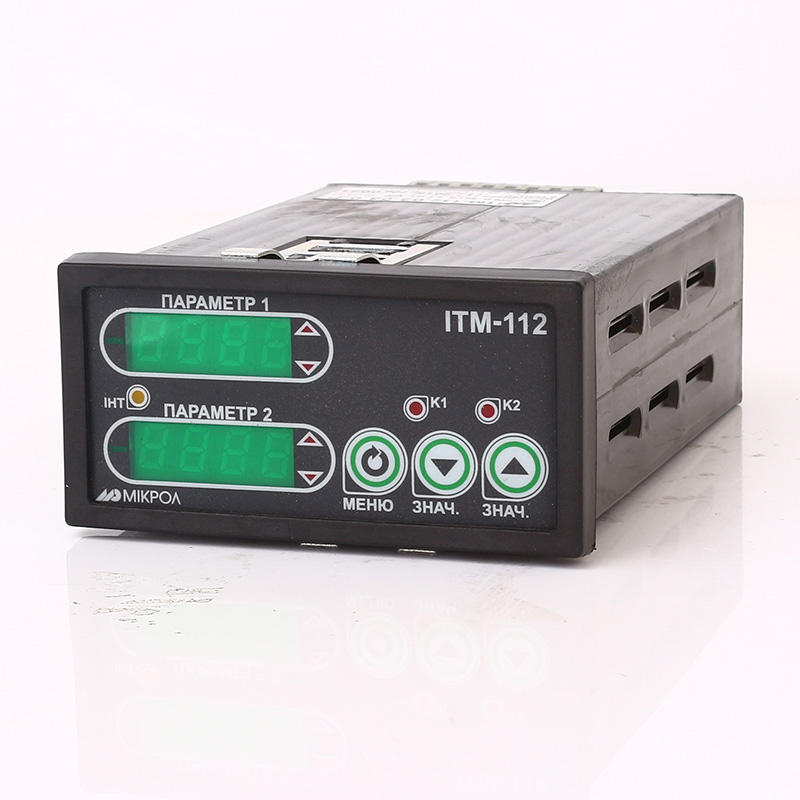

- фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации;

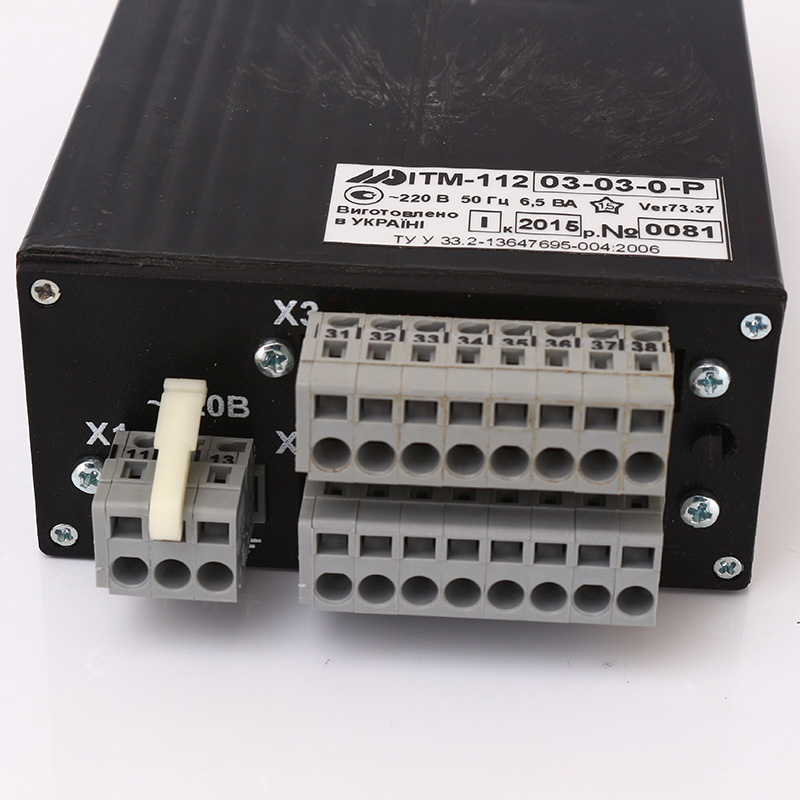

- с тыльной стороны размещены съемные разъем-клеммы, к которым подключаются питание, входные и выходные сигналы.
Для наблюдения за технологическим процессом индикатор ИТМ-112 оборудован двумя активными четырехразрядными цифровыми дисплеями для отображения измеряемых величин и результатов обработки функциональных блоков, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.
Условия эксплуатации
- Температура окружающей среды - от -40°С до +70°С
- Атмосферное давление - от 84 до 106,7 кПа
- Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

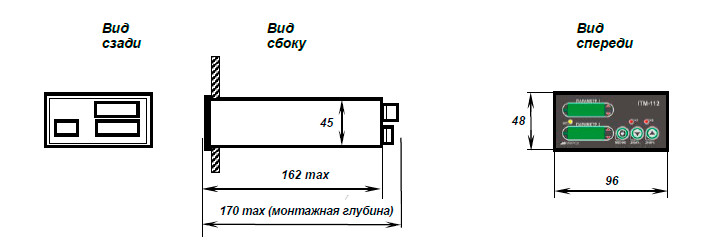

Рис.1 Габаритные размеры ИТМ-112
Условия хранения индикатора
- Срок хранения в потребительской таре -не меньше 1 года.
- Индикатор должно храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до плюс70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
- Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
- В процессе хранении или эксплуатации не кладите тяжелые предметы на индикатор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.
| Техническая характеристика | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 2 |
| Диапазон изменения входного сигнала: | |
| - унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| - напряжения | 0-50мВ, 0-75 мВ, 0-200 мВ, 0-1 В, 0-5 В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| - от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,1 сек |
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Период обновления информации на дисплее: не более | 0,5 сек |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Аналоговый выходной сигнал (опция) | |
| Количество аналоговых выходов | 1 |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм) |
| Основная приведенная погрешность формирования выходного сигнала | ±0,2% |
| Цифровая индикация | |
| Количество цифровых дисплеев | 2 |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 8 мм |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 2 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 250В, 8А переменного тока при резистивной нагрузке |
| до 250В, 3А переменного тока при индуктивной нагрузке (cos?="0,4) | |
| от 5В, 10"мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| - твердотельное реле | до 60В, 1АAC/ADC |
| Гальваническая развязка дискретных выходов | между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В) |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | 100 .. 242 В, 50 Гц |
| • постоянного тока | 18 .. 36 В |
| Потребляемая мощность от сети переменного тока, не более: | 6 ВА |
| Ток потребления по питанию 24В, не более: | 180 мА |
