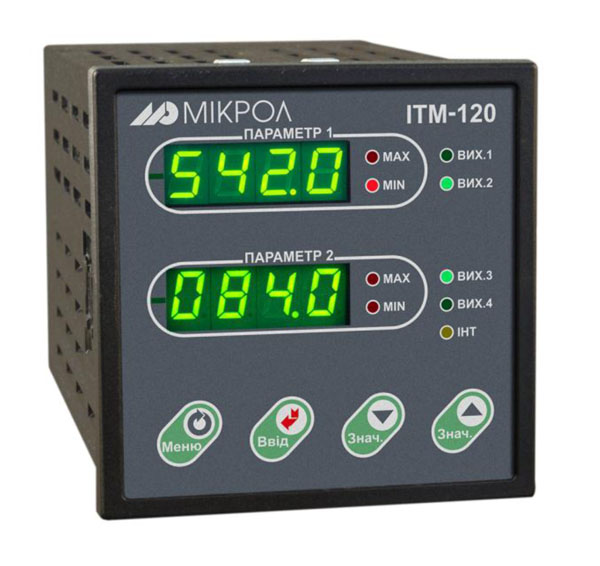

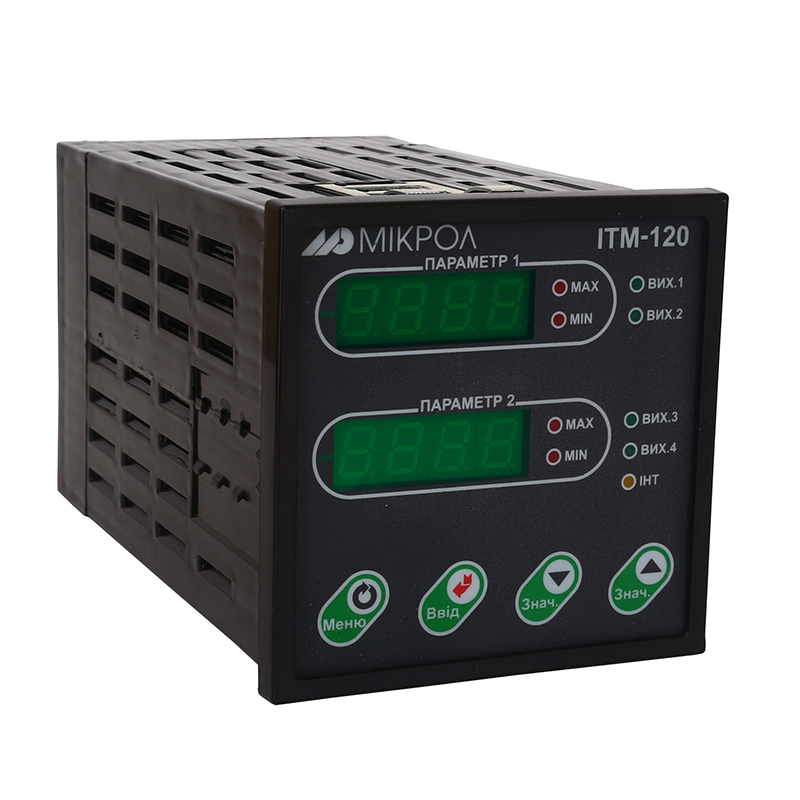

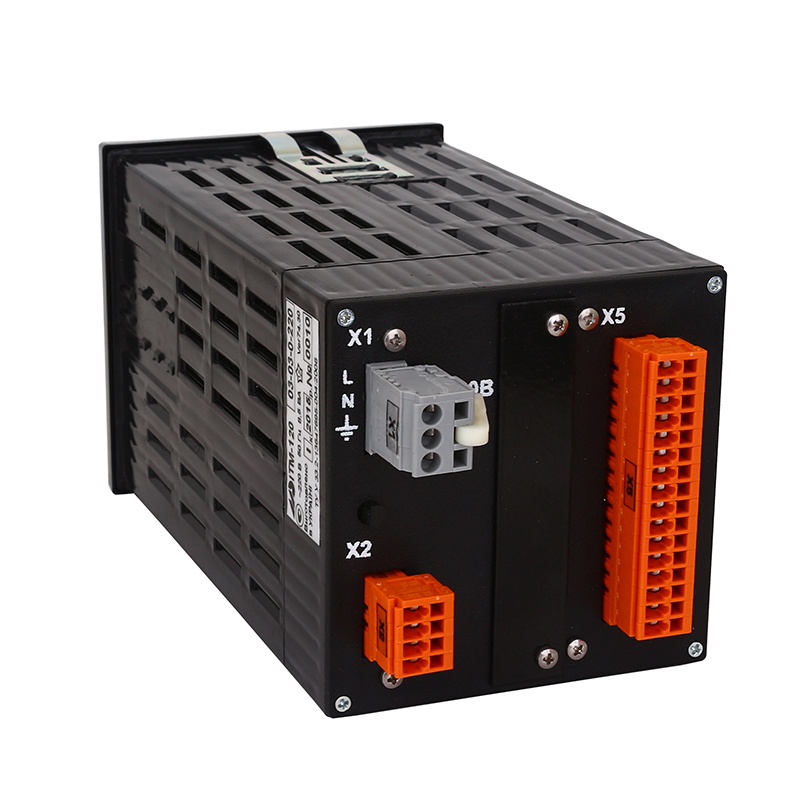

Двухканальный микропроцессорный индикатор ИТМ-120У

Производитель:
  • Описание
  • Характеристики
  • Отзывы

Двухканальный микропроцессорный индикатор ИТМ-120У предназначен для измерения двух входных физических параметров (температура, давление, расход, уровень и т. п.), обработка, преобразование, интегрирование и отображение на двух встроенных четырехразрядных цифровых дисплеях.

Индикатор ИТМ-120У позволяет обеспечить высокую точность измерения технологического параметра. Отличительной особенностью индикатора ИТМ-120У является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народного хозяйства.

Устройство и предназначение

  • для измерения двух контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения их текущих значений на встроенных четырехразрядных цифровых индикаторах,
  • индикатор формирует выходные дискретные сигналы управления внешними исполнительными механизмами, обеспечивая дискретное управление в соответствии с заданной пользователем логикой работы,
  • индикатор позволяет отображать значения технологических параметров, получаемых по интерфейсу от внешних устройств,
  • индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемых параметров,
  • индикатор ИТМ-120У может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.

Условия эксплуатации

  • Температура окружающей среды - от -40°С до +70°С
  • Атмосферное давление - от 84 до 106,7 кПа
  • Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

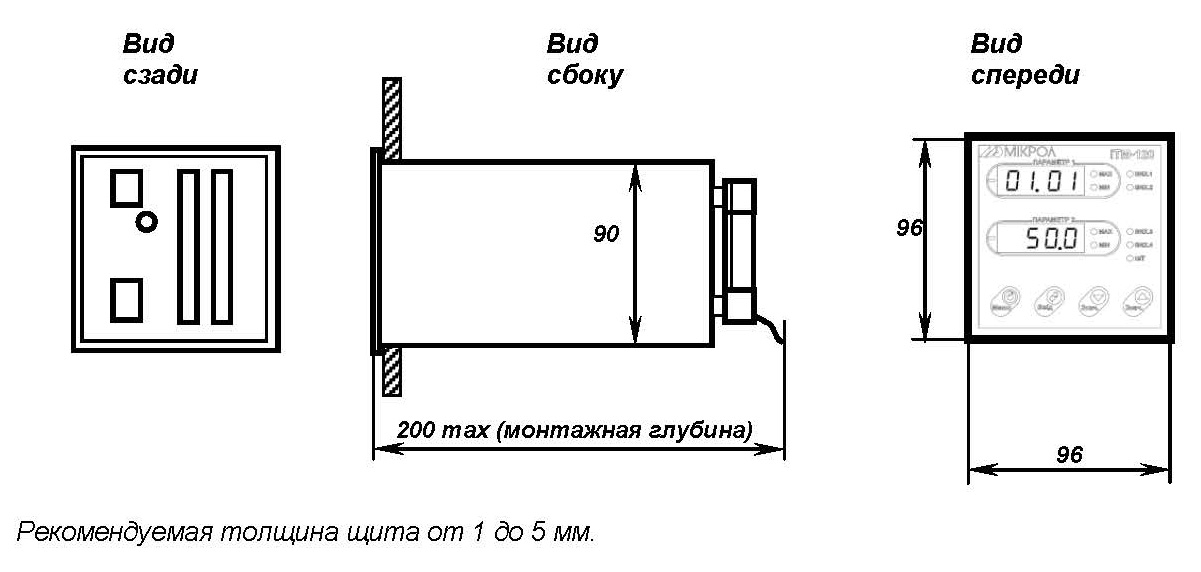

 "Габаритные размеры ИТМ-120У"

Рис.1 Габаритные размеры ИТМ-120У

Техническая характеристикаЗначение
Аналоговый входной сигнал
Количество аналоговых входов2
Типы входных аналоговых сигналов:
- унифицированные0-5мА (Rвх="400 Ом), 0(4")-20 мА (Rвх="100 Ом)
- напряжения0-75 мВ, 0-200 мВ, 0-2 В, 0-10В
- от термопреобразователей сопротивленияТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
- от термопарТХК(L), ТХА(K)
Встроенный источник постоянного тока для питания одного пассивного аналогового датчика21В / 25мА
Основная приведенная погрешность преобразования± 0,2%
Гальваническая изоляциятрехуровневая (по входу, выходу, питанию)
Период измерения, не более0,1 сек
Аналоговый выходной сигнал
Количество аналоговых выходов1
Тип выходного аналогового сигнала0-5 мА (Rн<="2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2"кОм)
Основная приведенная погрешность формирования выходного сигнала±0,2%
Цифровая индикация
Количество цифровых дисплеев2
Точность индикации±0,01%
Количество разрядов цифрового индикатора4
Высота цифр светодиодных индикаторов8 мм
Дискретные входные сигналы
Количество дискретных входов2
Сигнал логического «0» - состояние ОТКЛЮЧЕНО0-7В
Сигнал логической «1» - состояние ВКЛЮЧЕНО18-30В
Входной ток (потребление по входу), не более10 мА
Встроенный источник постоянного тока для питания пассивных дискретных датчиков21В / 25мА
Дискретные выходные сигналы
Количество дискретных выходов0 / 4
Типы выходов:
- транзистор ОКдо 40В, 100мА
- механическое реле (переключаемый контакт)до 250В, 8А переменного тока при резистивной нагрузке
 до 250В, 3А переменного тока при индуктивной нагрузке (cos?="0,4)
 от 5В, 10"мА до 30В, 5А постоянного тока при резистивной нагрузке
- оптосимисторный выходдо 300В, 0.7А
Гальваническая развязка дискретных выходовмежду собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)
Последовательный интерфейс RS-485
Тип каналаАсинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети1200 метров
Количество активных передатчиков1 (только один передатчик активный)
Максимальное количество узлов в сети250 с учетом магистральных усилителей
Вид кабелявитая пара, экранированная витая пара
Гальваническая развязка

интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)

Протокол связиModbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного тока100 .. 242 В, 50 Гц
• постоянного тока18 .. 36 В
Потребляемая мощность от сети переменного тока, не более:8,5 ВА
Ток потребления по питанию 24В, не более:250 мА
