Двухканальный микропроцессорный индикатор ИТМ-122У

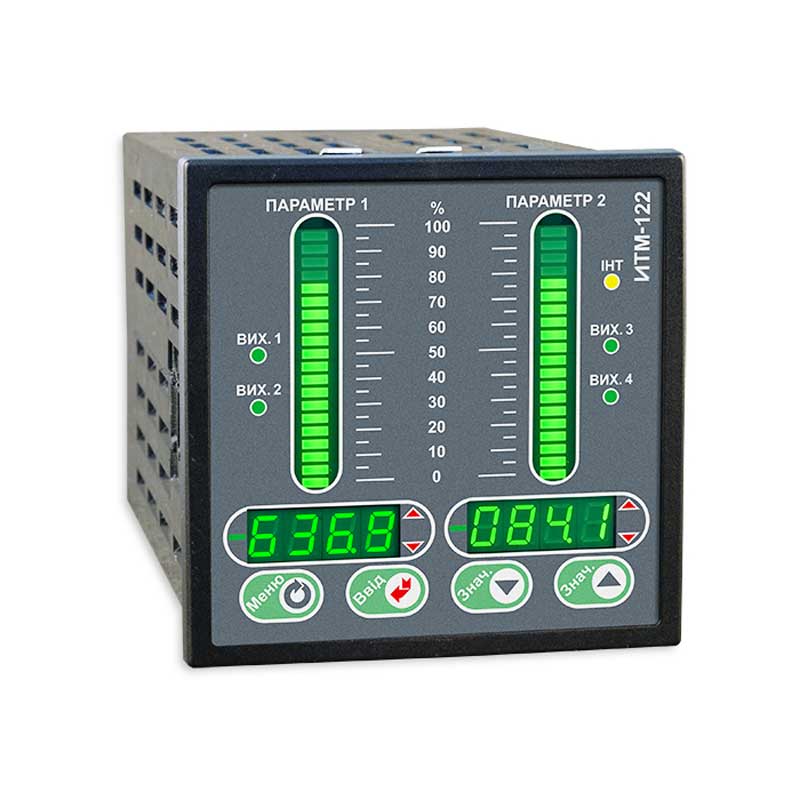

Двухканальный микропроцессорный индикатор ИТМ-122У предназначен для измерения двух входных физических параметров (температура, давление, расход, уровень и т. п.), обработка, преобразование, интегрирование и отображение на двух встроенных четырехразрядных цифровых дисплеях и на двух двадцатиодносегментных линейных индикаторах.
Примеры применения индикаторов
- Индикация температуры от термопары с ретрансмиссией масштабированного значения на аналоговый выход и подачей этого сигнала на регистрирующий прибор, например, самописец.
- Измерение и индикация мгновенного расхода жидкости, а также вычисление интегрального (накопленного) расхода с срабатыванием дискретного выхода (отключением дозировки) по достижению заданной уставки.
- Измерение и регулирование температуры по двухпозиционному закону с внешней сигнализацией (световой и звуковой) при выходе температуры за допустимый предел.
- Регулирование уровня жидкости в резервуаре включением/выключением насоса по одному каналу и индикация давления по второму каналу.
Конструкция
На передней панели индикатора размещены:
- Цифровые дисплеи,
- Линейные индикаторы,
- Индикаторы уставок MIN-MAX технологической сигнализации соответствующих каналов,
- Индикаторы состояния дискретных выходов,
- Клавиши программирования.
На задней панели индикатора размещены пружинные разъем-клеммы для внешних соединений.
Условия эксплуатации
- Температура окружающей среды - от -40°С до +70°С
- Атмосферное давление - от 84 до 106,7 кПа
- Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

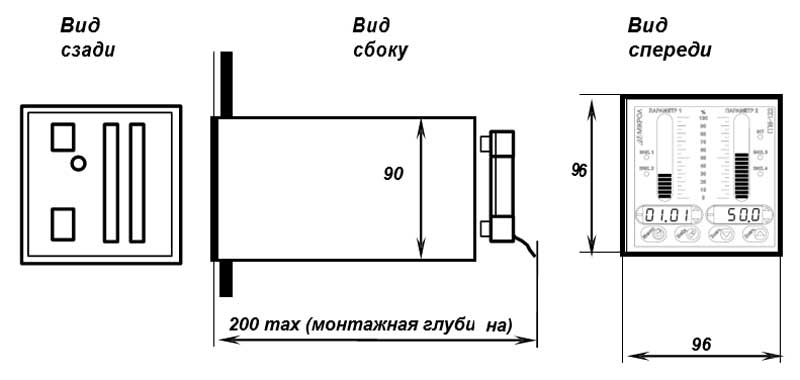

Рис.1 Габаритные размеры ИТМ-122У
| Техническая характеристика | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 2 |
| Типы входных аналоговых сигналов: | |
| - унифицированные | 0-5мА (Rвх="400 Ом), 0(4")-20 мА (Rвх="100 Ом) |
| - напряжения | 0-75 мВ, 0-200 мВ, 0-2 В, 0-10В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| - от термопар | ТХК(L), ТХА(K) |
| Встроенный источник постоянного тока для питания одного пассивного аналогового датчика | 21В / 25мА |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Период измерения, не более | 0,1 сек |
| Аналоговый выходной сигнал | |
| Количество аналоговых выходов | 1 |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<="2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2"кОм) |
| Основная приведенная погрешность формирования выходного сигнала | ±0,2% |
| Цифровая индикация | |
| Количество цифровых дисплеев | 2 |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 8 мм |
| Линейная индикация | |
| Количество сегментов линейного индикатора | 21 |
| Тип индикатора | сегмент, гистограмма |
| Точность линейной индикации | 5,0% (2,5% - с мигающим сегментом) |
| Дискретные входные сигналы | |
| Количество дискретных входов | 2 |
| Сигнал логического «0» - состояние ОТКЛЮЧЕНО | 0-7В |
| Сигнал логической «1» - состояние ВКЛЮЧЕНО | 18-30В |
| Входной ток (потребление по входу), не более | 10 мА |
| Встроенный источник постоянного тока для питания пассивных дискретных датчиков | 21В / 25мА |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 0 / 4 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 250В, 8А переменного тока при резистивной нагрузке |
| до 250В, 3А переменного тока при индуктивной нагрузке (cos?="0,4) | |
| от 5В, 10"мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| - оптосимисторный выход | до 300В, 0.7А |
| Гальваническая развязка дискретных выходов | между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В) |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | 100 .. 242 В, 50 Гц |
| • постоянного тока | 18 .. 36 В |
| Потребляемая мощность от сети переменного тока, не более: | 8,5 ВА |
| Ток потребления по питанию 24В, не более: | 250 мА |
