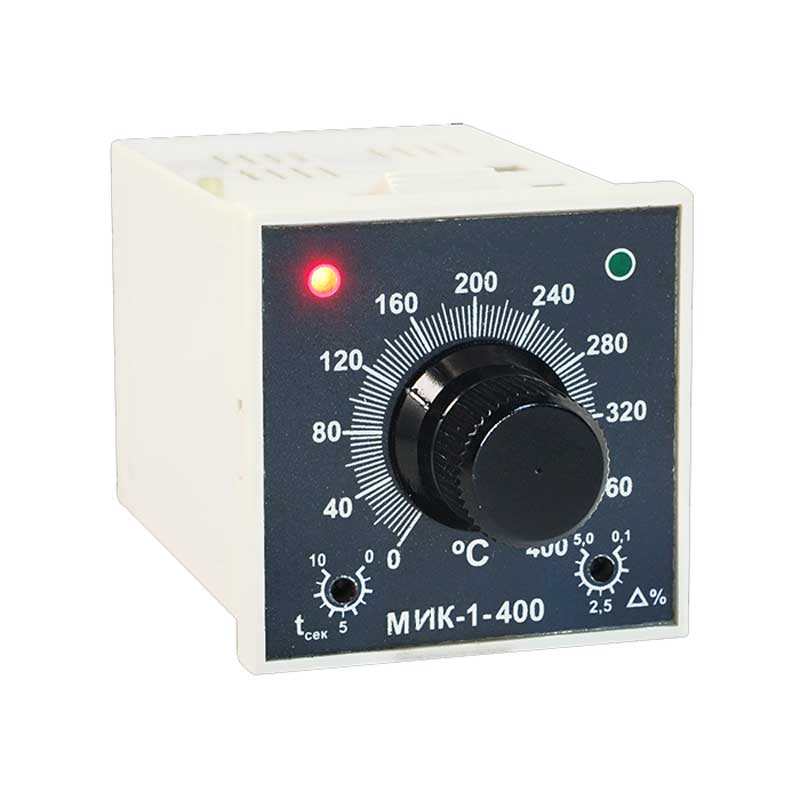

Двухпозиционный температурный регулятор МИК-1-400

Двухпозиционный температурный регулятор МИК-1-400 служитдля двухпозиционного регулирования температуры в диапазоне0..400 °Спо настраиваемой уставке с выходом на контакты реле или оптосимистора.

Настраиваемые параметры:

• уставка,
• гистерезис,
• время задержки срабатывания.

Функциональные возможности

• К аналоговому входу подключаются термопарыТХКилиТХА
• Задание задается ручкой на передней панели по лимбу потенциометра со шкалой0..400 °С
• Параметры регулятора: задание, гистерезис и время задержки срабатывания.
• На передней панели имеется светодиод состояния дискретного выхода.
• Питание блока от токовой сети переменного тока 220В
• Подключение прибора осуществляется с помощью разъема-клемм на задней панели прибора

Обозначение при заказе

МИК–1–400–А–D,где:

• A- код входа:
• 1 - ТХК (L), от 0°С до 400°С;
• 2 - ТХА (K), от с 0°С до 400°С.
• D- тип выходных дискретных сигналов:
• Р - релейные выходы;
• С - оптосимисторный выход.

Комплект поставки

• Регулятор МИК-1-400 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экземпляр на любое количество модулей при поставке в один адрес
• Разъем для подключения внешних входных цепей - 1 шт
• Разъем для подключения внешних входных и выходных цепей - 1 шт
• Рычаг монтажный - 1 шт

Эксплуатационные ограничения при использовании регулятора

Место установления регулятора должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения регулятора;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей регулятора;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации регулятора необходимо исключить:

• попадание проводящей пыли или жидкости внутрь регулятора;
• наличие посторонних предметов вблизи регулятора, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к регулятору провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

Условия хранения регулятора

Срок хранения в потребительской таре - не меньше 1 года.

Регулятор должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до + 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.

Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

В процессе хранении или эксплуатации не кладите тяжелые предметы на регулятор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

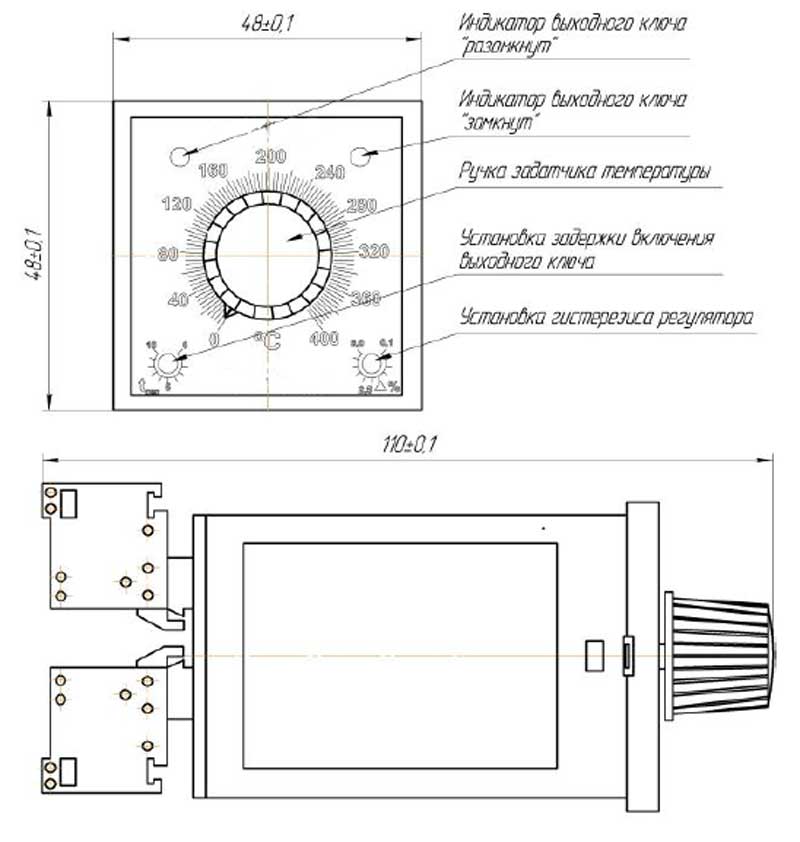

Рис.1 Габаритные размеры МИК-1-400
