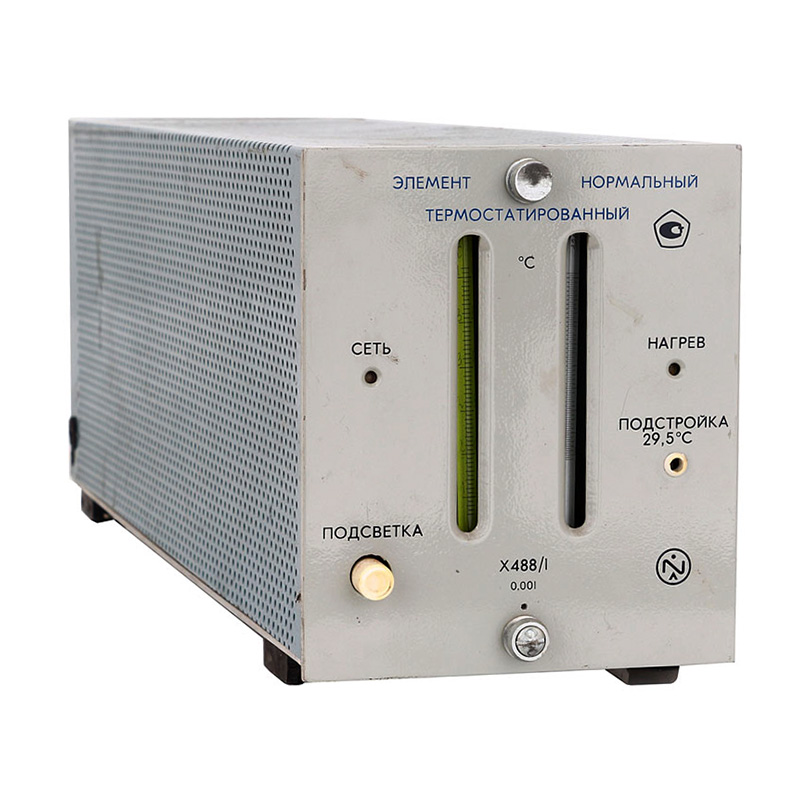

Элемент нормальный Х488/1, Х488/3

Параметр

Значение параметра для модификации нормального элемента

Х488/1

Х488/3

Класс точности

0,001

Температура термостатирования

29,5 (±0,5)°C

37 (±0,5)°C

Температура поверки

29,5°C

37°C

Значение э.д.с. при температуре термостарирования:

при выпуске с производства

от 1,018099 до 1,018264 В

от 1,017643 до 1,017816 В

при эксплуатации

от 1,018049 до 1,018294 В

от 1,017593 до 1,017846 В

Отклонение э.д.с за год, не более

±10 мкВ

±20 мкВ

±10 мкВ

Количество нормальных насыщенных элементов, не менее

2

Площадь электродов нормальных насыщенных элементов, не менее

80 мм²

Внутреннее сопротивление насыщенного н.э. постоянному току при выпуске из производства, не более

600 Ом

Увеличение внутреннего сопротивления:

в течение первого года службы не превышает

500 Ом

в течение всего срока службы не более

1000 Ом

Допускаемый ток через н.э. в течение 1 мин., не более:

с интервалом 24 ч.

0,2 мкА

с интервалом 10 мин.

0,01 мкА

при скомпенсированной э.д.с.

0,002 мкА

Рабочее положение

вертикальное

Допускаемое отклонение от вертикального положения, не более

5°

Питание регулятора температуры осуществляется:

напряжением переменного тока

220 (+22/-33) В частотой 50 (±1) Гц, форма кривой – синусоидальная, коэффициент высших гармоник не более 5%

напряжением постоянного тока

12 (±1,2) В (резервное питание), допускаемые пульсации для рабочего диапазона применения не более 0,1%

Потребляемая мощность при питании от сети не более

30 В·А

Сила максимального потребляемого электрического тока при питании от источника постоянного тока не более

1 А

Продолжительность непрерывной работы н.э. при питании от сети (8 ч. в сутки) и от источника постоянного тока (16 ч. в сутки) не менее

1 года

Продолжительность непрерывной работы н.э. при питании от электрохимических источников тока устанавливается в зависимости от силы тока потребления (не более 1А) и емкости применяемых источников

Время установления рабочего режима, не менее

48 ч

Время выдержки н.э. после изменения температуры термостатирования на ±0,5°С, вызванного влиянием окружающей температуры или подстройкой температуры не менее

24 ч

Сопротивление изоляции в рабочих условиях применения не менее:

между электрической цепью насыщенных нормальных элементов и термостатирующим корпусом

50 ГОм (между клеммами «НЭ1» или «НЭ2» и клеммой «╧»)

между цепями термостатирующего корпуса

10 МОм (между контактами разъема ПИТАНИЕ и клеммой «╧»)

Изоляция в рабочих условиях применения между электрической цепью и корпусом н.э. должна выдерживать в течении 1 мин. действие испытательного напряжения:

между контактами разъема ПИТАНИЕ и клеммой «╧»

1,5 кВ

между клеммами «НЭ1» или «НЭ2» и клеммой «╧» практически синусоидальной формы и частоты 50 (±1)Гц

0,25 кВ

Нормальный элемент относится к невосстанавливаемым, неремонтируемым в части насыщенных нормальных элементов и восстанавливаемым, ремонтируемым в части термостатирующего корпуса, однофункциональным изделиям

Среднее время восстановления для термостатирующего корпуса не более

48 ч.

Рабочие условия применения:

диапазон температур

от 15 до 25°C

от 10 до 25°C *

от 23 до 33°C

относительная влажность воздуха, не более

80%

атмосферное давление

84 - 106,7 кПа (630-800 мм. рт. ст.)

Нестабильность температуры термостатирования за 3 суток не превышает

±0,05°C при изменении окружающей температуры в пределах ±1°C в диапазоне рабочих температур

При изменении окружающей температуры в крайних пределах диапазона рабочих температур изменение температуры термостатирования не превышает

±0,5°C

Средний срок службы, не менее

8 лет

Габаритные размеры

120 x 437 x 148 мм

Масса

5 кг
