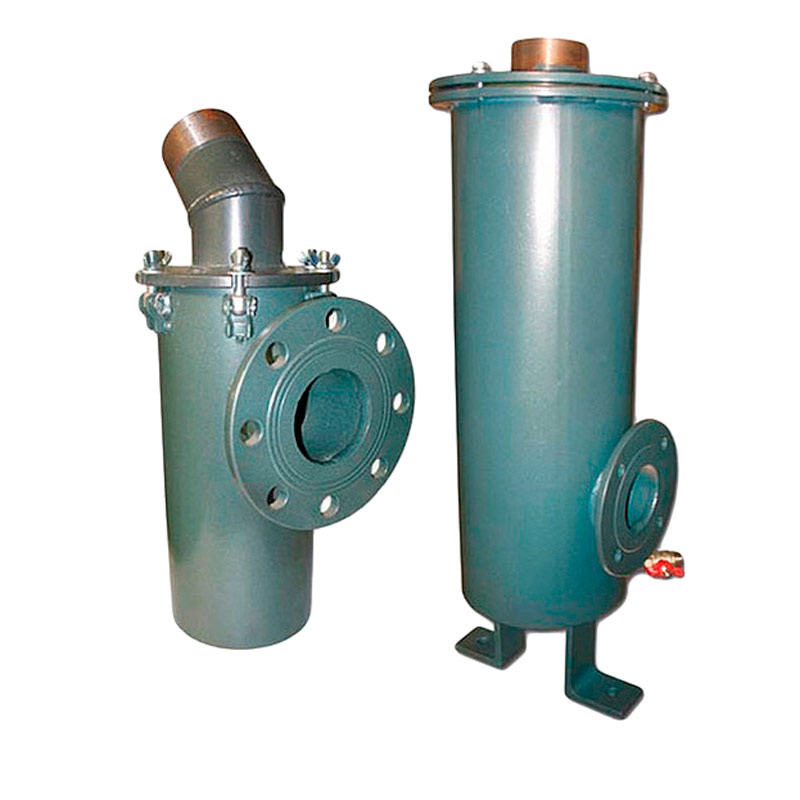

Фильтр сливной ЗФС
Фильтр сливной ЗФС предназначен для очистки минеральных масел в гидроприводах различных машин.
Принцип действия
Рабочая жидкость из системы через входное отверстие в головке фильтра поступает в его полость и проходит через фильтроэлемент, очищается и через выходное отверстие в головке фильтра сливается в бак. По мере загрязнения фильтроэлемента повышается перепад давления на фильтроэлементе. При достижении давления на входе 0.30 ± 0.03 МПа срабатывает реле давления и выдает сигнал о необходимости замены фильтроэлемента.
Эксплуатация
Фильтры ЗФС работают на минеральных маслах вязкостью от 10 до 500 мм /с. Температура рабочей жидкости от – 30°С до +70°С, окружающей среды от –45°С до +40°С.
Климатическое исполнение и категория размещения фильтров:
- для экспорта в страны с умеренным климатом - У2,
- для экспорта в страны с тропическим климатом - Т2.
| Обозначение фильтра | 3ФС 10 | 3ФС 25 | 3ФС 40 |
|---|---|---|---|
| Условный проход | 32 | 32 | 32 |
| Номинальная тонкость фильтрации, мкм | 10 | 25 | 40 |
| Номинальный расход, л/мин | 100 | 160 | 200 |
| Масса, кг, не более | 6 | 6 | 6 |
| Перепад давления, при котором срабатывает реле давления, МПа | 0,3 ± 0,03 | 0,3 ± 0,03 | 0,3 ± 0,03 |
| Напряжение питания реле давления, V(пост) | 24 | 24 | 24 |
