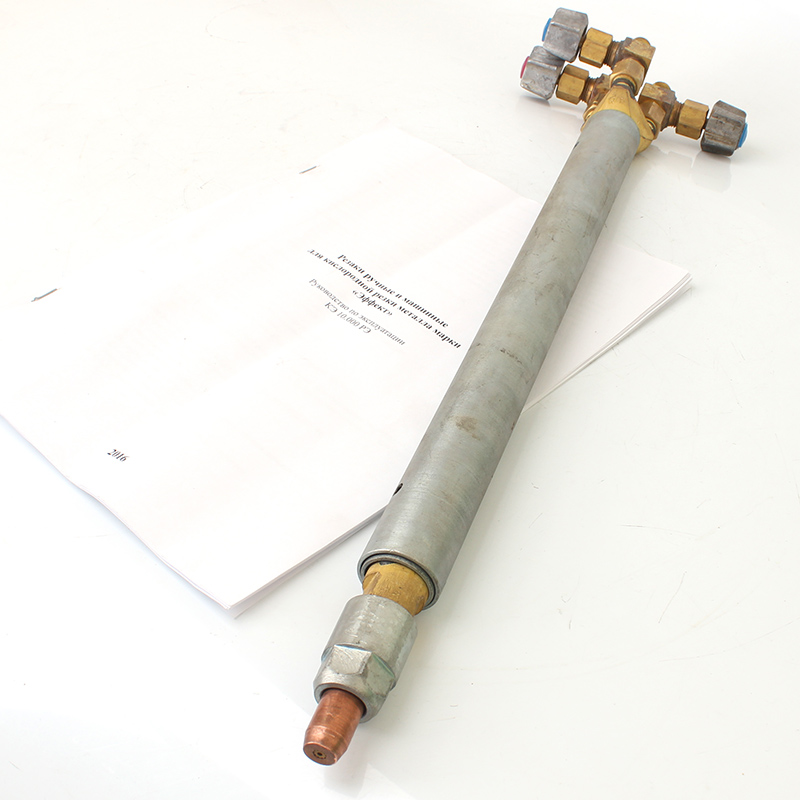

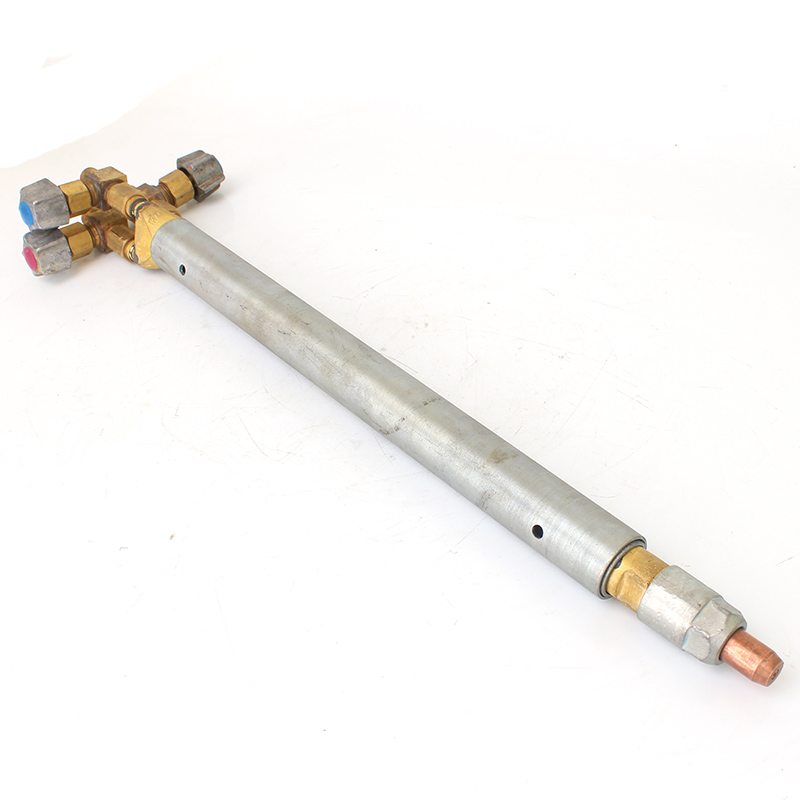

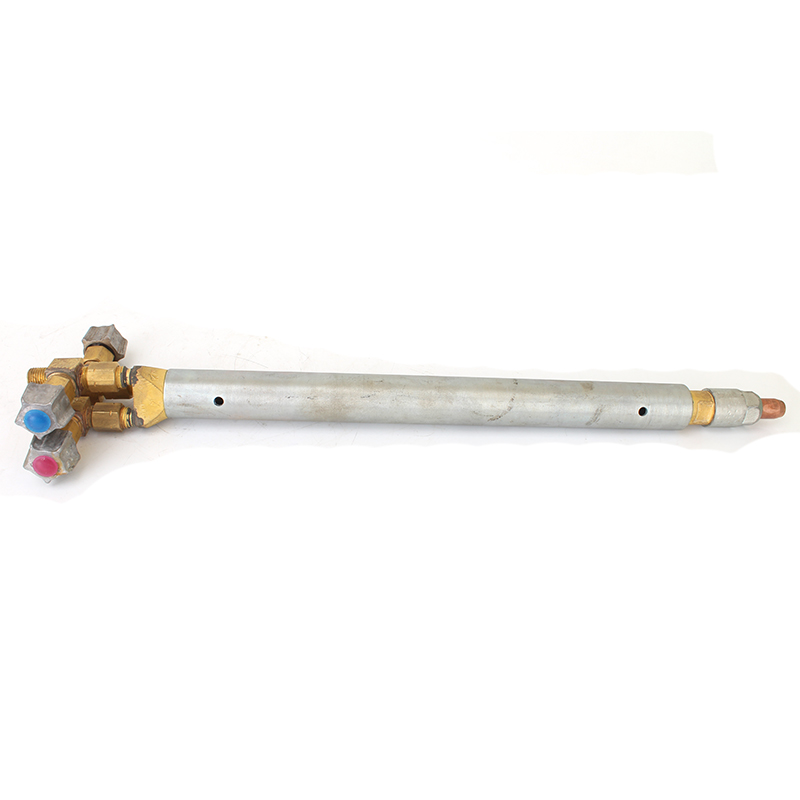

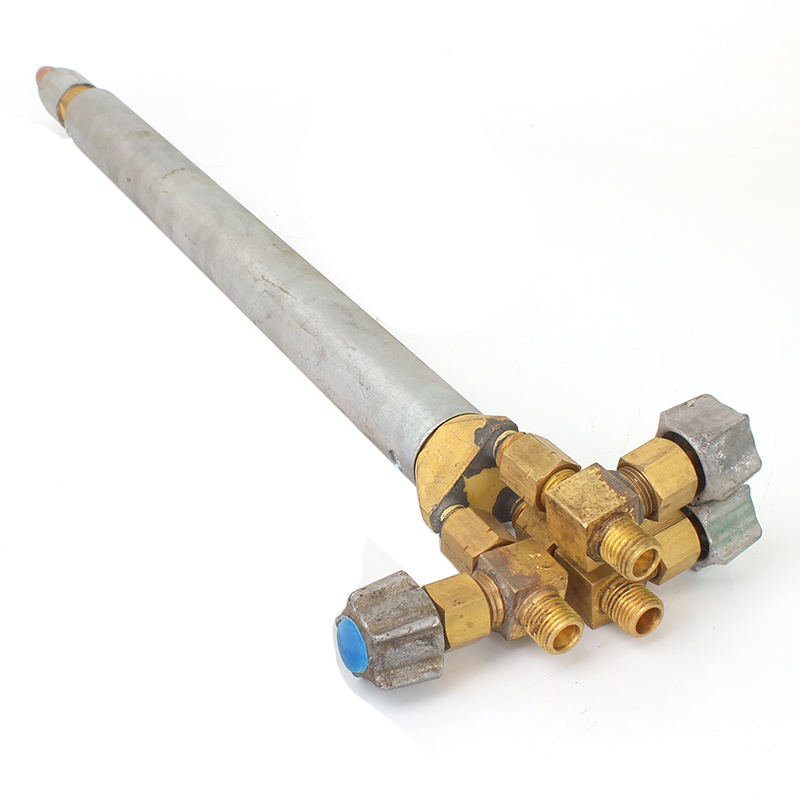

Газовый резак «Эффект-М»
Газовый резак «Эффект-М» предназначен для газокислородной резки низкоуглеродистых и низколегированных сталей толщиной 3-200 мм.
Условия эксплуатации
Резаки изготовлены в климатическом исполнении УХЛ1 и Т1 по ГОСТ 15150-69, тип атмосферы 2, для работы в интервале температур от -40°С до +40°С при использовании ацетилена и от -20°С до +40°С при использовании пропан-бутана и природного газа.
Вид горючего газа оговаривается при заказе. Резаки соответствуют ГОСТ 12.2.008-75 и ГОСТ 5159-79Е. Машинный резак «Эффект» должен соответствовать комплекту документации КЭ 10.000. Машинные резаки изготавливаются для комплектования газорежущих машин отечественного («Смена», «Кристалл», «Комета», «Гранат») и импортного производства.
Условное обозначение
Условное обозначение для заказа машинного резака «Эффект-М» трехвентильного с диаметром кожуха 32 мм, длиной 425 мм, климатического исполнения УХЛ1 с присоединительными штуцерами М14х1,5.
Резак «Эффект-М»-3-32-425 УХЛ1 М14х1,5 ТУ У 19040522.001-99, где:
- «Эффект-М» - торговая марка;
- 3 – число вентилей;
- 32 – диаметр кожуха;
- 425 – длина от торца мундштука до конца кожуха;
- УХЛ – климатическое исполнение;
- 1 – категория размещения;
- М14х1,5 – размеры резьбы присоединительных штуцеров.
| Параметр | Значение |
|---|---|
| Толщина разрезаемой стали, мм | 3-200* |
| Применяемые горючие газы: | |
| ацетилен | ГОСТ 5457-75 |
| природный газ | ГОСТ 5542-87 |
| пропан-бутан | ГОСТ 20448-90 |
| Применяемый кислород | ГОСТ 5583-78, Сорт 1 |
| Давление газов на входе в резак, МПа (кгс/см2) | |
| кислород | 0,25-0,85 (2,5-8,5) |
| горючий газ | 0,03-0,08 (0,3-0,8) |
| Минимальный расход ацетилена при резке, м3/час, не более | 0,4** |
| Максимальный расход ацетилена при резке, м3/час, не более | 1,1** |
| Минимальный расход ацетилена при резке, м3/час, не более | 3,0 |
| Максимальный расход ацетилена при резке, м3/час, не более | 20,0 |
| Длина резака без ниппелей, мм, не более | 520*** |
| Масса резака, кг, не более | 1,5 (d = 28 мм) 1,7 (d = 32 мм) |
| Резьба присоединенных штуцеров | М14х1,5 М14х1,5LH |
Примечания
- * - По требованию заказчика резаки могут комплектоваться дополнительным набором мундштуков, обеспечивающих резку металла толщиной 2-300 мм.
- ** - Коэффициент замены ацетилена на пропан-бутан – 0,6, природный газ – 1,8.
- *** - По требованию заказчика допускается изготовление трехвентильных резаков длиной от 300 до 520 мм (за счет изменений длины кожуха и трубок) с изменением массы на 0,15 кг на каждые 100 мм длины при диаметре кожуха 28 мм и на 0,2 кг при диаметре кожуха 32 мм, а также двухвентильных резаков с уменьшением массы на 0,2 кг (вес вентиля).
