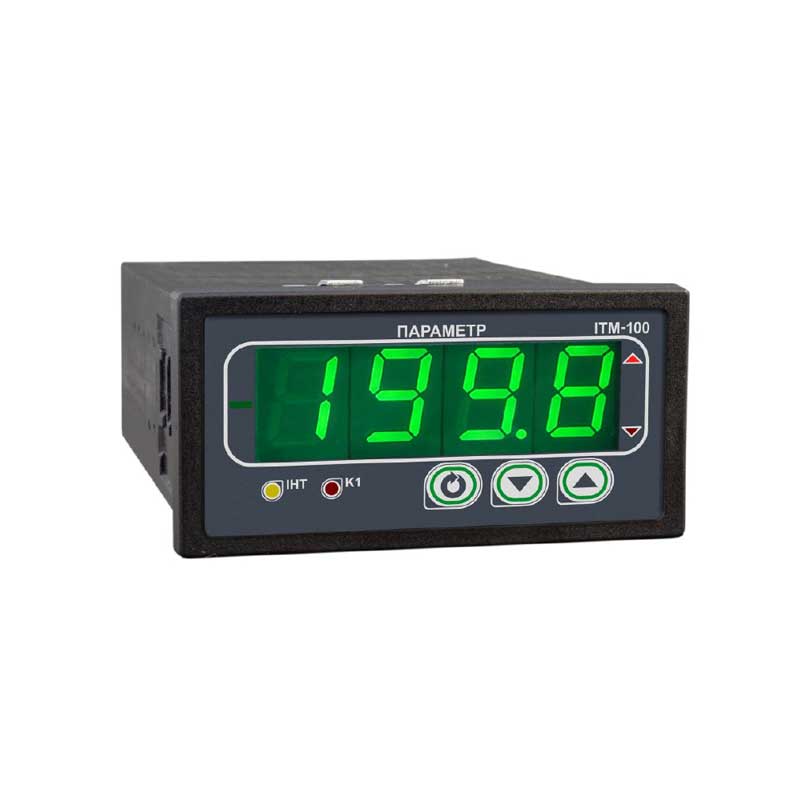

Индикатор ИТМ-100
Индикатор ИТМ-100 предназначен для измерения одного контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее.
Индикатор позволяет обеспечить высокую точность измерения технологического параметра. Отличительной особенностью индикатора ИТМ-100 является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.
Примеры применения индикаторов
- Измеритель-индикатор одного параметра с сигнализацией минимума и максимума
- Устройство сигнализации, двухпозиционного управления
- Системы цифровой индикации технологических параметров
Функциональные возможности
Внутренняя программная память индикатора ИТМ-100 содержит большое количество стандартных функций необходимых для управления технологическими процессами и решения большинства инженерных прикладных задач, например, таких как:
- сравнение результата преобразования с уставками минимум и максимум, и сигнализацию отклонений,
- программная калибровка канала по внешнему образцовому источнику аналогового сигнала,
- цифровая фильтрация (для ослабления влияния промышленных помех),
- кусочно-линейная интерполяция входного сигнала по 20-ти точкам,
- масштабирование шкалы измеряемого параметра,
- конфигурирование логики работы выходного дискретного устройства,
- ретрансмиссия входного аналогового параметра на аналоговый выход устройства (в случае заказа опции аналогового выхода АО) и многое др.
Индикатор ИТМ-100 конфигурируется при помощи передней панели прибора или через интерфейс RS-485 (протокол ModBus).Параметры конфигурации индикатора ИТМ-100 сохраняются в энергонезависимой памяти.
Предназначение прибора
- для измерения одного контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее,
- в зависимости от заказа индикатор формирует выходной дискретный или аналоговый сигнал управления внешним исполнительным механизмом, обеспечивая соответственно дискретное управление или функцию ретрансмиссии в соответствии с заданной пользователем логикой работы,
- индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра,
- индикатор ИТМ-100 может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.
Условия эксплуатации
- Температура окружающей среды - от -40°С до +70°С
- Атмосферное давление - от 84 до 106,7 кПа
- Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

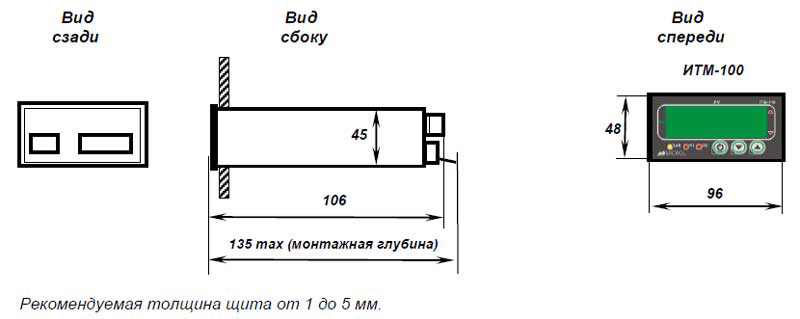

Рис.1 Габаритные размеры ИТМ-100
| Техническая характеристика | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 1 |
| Диапазон изменения входного сигнала: | |
| - унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| - напряжения | 0-50мВ, 0-200 мВ, 0-1 В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, pt500, pt1000 |
| - от термопреобразователи сопротивлений NTC | 1 кОм, от минус 50 °С до плюс 150°С |
| - от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР-1 (A-1), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,1 сек |
| Основная приведенная погрешность преобразования | ± 0,2% (± 2,0% для NTC) |
| Аналоговый выходной сигнал | |
| Количество аналоговых выходов | 1 (при условии заказа) |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм) |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 20 мм |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 1 (при условии заказа) |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 220В, 8А переменного тока при резистивной нагрузке |
| до 220В, 3А переменного тока при индуктивной нагрузке (cosφ=0,4) | |
| от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | 100 .. 242 В, 50 Гц |
| Потребляемая мощность от сети переменного тока, не более: | 4 ВА |
