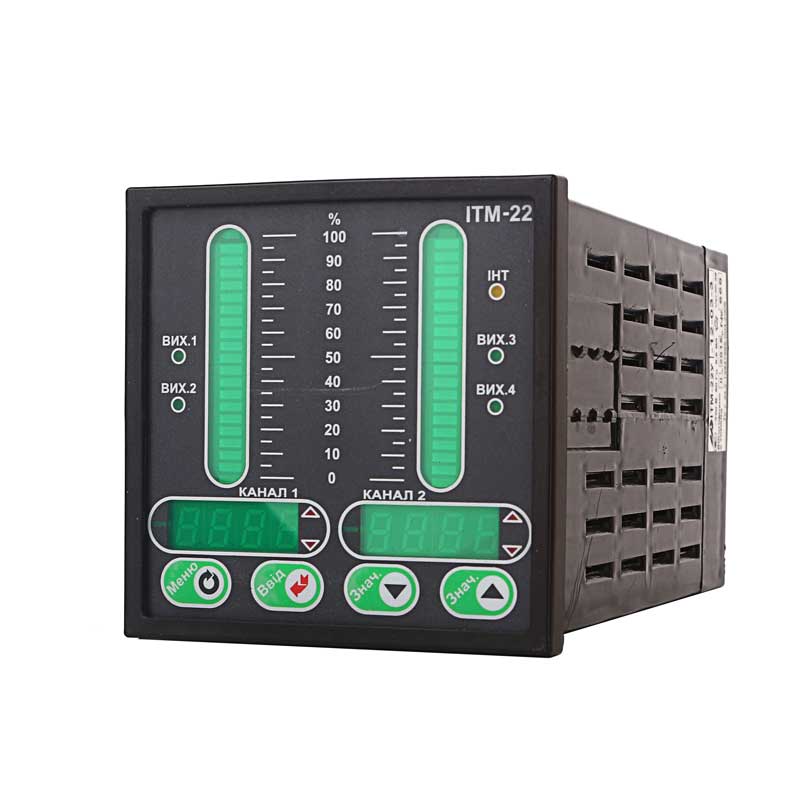

Индикатор микропроцессорный ИТМ-22, ИТМ-20
Индикатор микропроцессорный ИТМ-22, ИТМ-20 используется для измерения, контроля и автоматического регулирования двух входных технологиеских параметров (температура, давление, расход, уровень и других физических величин), значение которых может быть преобразовано в унифицированный сигнал.Обеспечивает управление двухпозиционной и трехпозиционной нагрузкой и исполнительными механизмами.
ИТМ-20 отличается от ИТМ-22 исполнением лицевой панели отсутствием линейных (шкальных) индикаторов.
Область применения
- Индикатор индикатор двух параметров с выходными уставками сигнализации минимум и максимум
- Двухпозиционное и трехпозиционное регулирование температуры, давления, расхода, уровня и других величин, физическое значение которых может быть преобразовано в унифицированный сигнал
- Системы промышленной автоматики
- Системы цифровой и линейной индикации технологических параметров
- Удаленные устройства связи с обьектом с индикацией
- Территориально распределенные и локальные системы управления
- Удаленный сбор данных, диспетчерский контроль, управление производством
Функциональные возможности
- Подключение к прибору источников унифицированных сигналов
- Индикация параметров в технологических единицах
- Цифровая калибровка начала шкалы и диапазона измерения
- Задание и сигнализация отклонения от уставок минимум и максимум
- Тип технологической сигнализации: без запоминания срабатывания, с запоминанием и квитированием
- Входной цифровой фильтр аналогововых входов
- Извлечение квадратного корня (измерение расхода по перепаду давления)
- Линеаризация входного сигнала (по 16 точкам)
- Четыре свободно-программируемых дискретных выхода
- Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода) и обобщенная сигнализация
- Сохранение параметров при отключении питания
- Защита от несанкционированного изменения параметров
- Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
- Количество приборов в сети RS-485: до 255
Условия эксплуатации
- Рабочая температура - от минус 40 °С до70 °С
- Климатическое исполнение - исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С
- Атмосферное давление - от 85 до 106,7 кПа
- Вибрация - исполнение 5 согласно ГОСТ 22261
- Помещение - закрытое, взрыво-, пожаробезопасное
- Положение при монтаже - любое
- Степень защиты - IP30; клеммно-блочное соединение IP20 по ГОСТ 14254-96

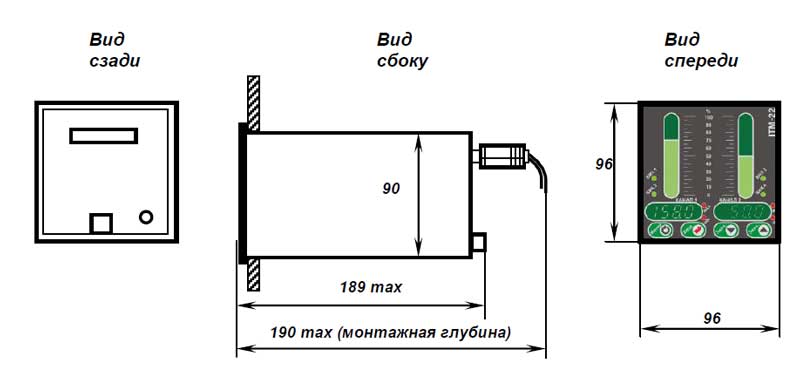

Рис.1 Габаритные размеры ИТМ-22, ИТМ-20
| Параметр | ИТМ-20/ИТМ-22 | ИТМ-22 |
|---|---|---|
| Количество каналов измерения | 2 | |
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) | |
| Период измерения | 0,5 сек | |
| Входные сигналы | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм) | |
| Основная приведенная погрешность измерения | ±0,2% | |
| Разрешающая способность цифровой индикации | ±0,01% | |
| Разрешающая способность линейной индикации | 5%/сегмент или 2,5%/сегмент (с дополнительным мигающим сегментом) | |
| Количество разрядов цифрового индикатора | 4 (на каждый канал) | |
| Количество разрядов линейного индикатора: | 21 (на каждый канал) | |
| Высота цифр светодиодных индикаторов | 10 мм | 8 мм |
| Высота сегмента линейных индикаторов | 5 мм | |
| 4 дискретных выхода | ранзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя) | |
| Температура окружающей среды | от -40°С до +70°С | |
| Напряжение питания | от сети переменного тока ~(220±22)В, (50±1)Гц | |
| Потребляемая мощность | не более 8,5 Вт | |
| Корпус (ВхШхГ) | щитовой 96х96х185 мм DIN43700, IP30 | |
| Монтажная глубина | 240 мм | |
| Масса блока | не более 0,95 кг |
