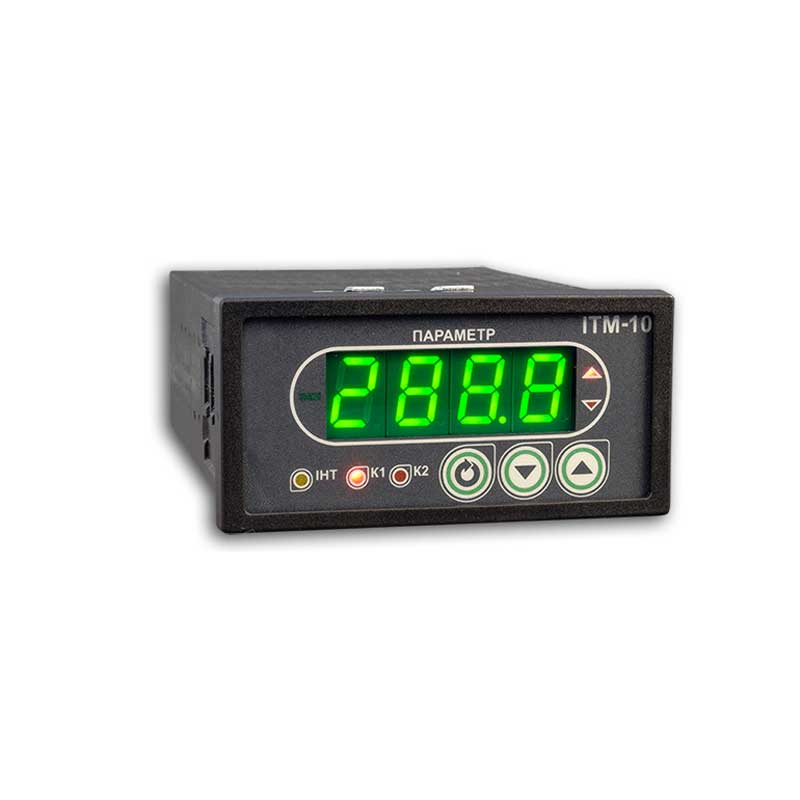

Индикатор технологический ИТМ-10
Индикатор технологический ИТМ-10 используется для измерения технологических параметров
Область применения
- Системы цифровой индикации технологических параметров
- Двухпозиционное, трехпозиционное и многопозиционное регулирование температуры, давления, расхода, уровня и других физических величин
- Удаленные устройства связи с обьектом с индикацией
- Территориально распределенные и локальные системы управления
- Местные щиты и пульты управления, мнемощиты, мнемосхемы и т.п.
Функциональные возможности
- Работа с унифицированными сигналами, термопреобразователями сопротивления, термопарами
- Каждый аналоговый вход может быть сконфигурирован на подключение любого типа датчика
- Индикация параметров в технологических единицах на цифровых индикаторах
- Цифровая калибровка (автоматическая и ручная) начала шкалы и диапазона измерения
- Задание и сигнализация отклонения от уставок минимум и максимум на передней панели
- Тип технологической сигнализации: без запоминания срабатывания, с запоминанием срабатывания и квитированием
- Входной цифровой фильтр аналоговых входов
- Извлечение квадратного корня (измерение расхода по перепаду давления)
- Функция измерения интегрального расхода
- Линеаризация входного сигнала (по 16 точкам)
- 2 конфигурируемых дискретных выхода транзистор ОК, реле, оптосимистор, твердотельное реле
- Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX
- Аналоговый выход для ретрансмиссии входных аналоговых сигналов
- Архивирование данных в энергонезависимую память (планируется модернизация)
- Сохранение параметров при отключении питания
- Защита от несанкционированного изменения параметров
- Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)
Условия эксплуатации
- Температура окружающей среды - от минус 40 °С до 70 °С
- Рекомендуемая температура - от минус 40 °С до 70 °С
- Климатическое исполнение - исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С
- Атмосферное давление - от 85 до 106,7 кПа
- Вибрация - исполнение 5 согласно ГОСТ 22261
- Помещение - закрытое, взрыво-, пожаробезопасное.Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
- Положение при монтаже - любое
- Степень защиты - IP30; клеммно-блочное соединение IP20 по ГОСТ 14254-96

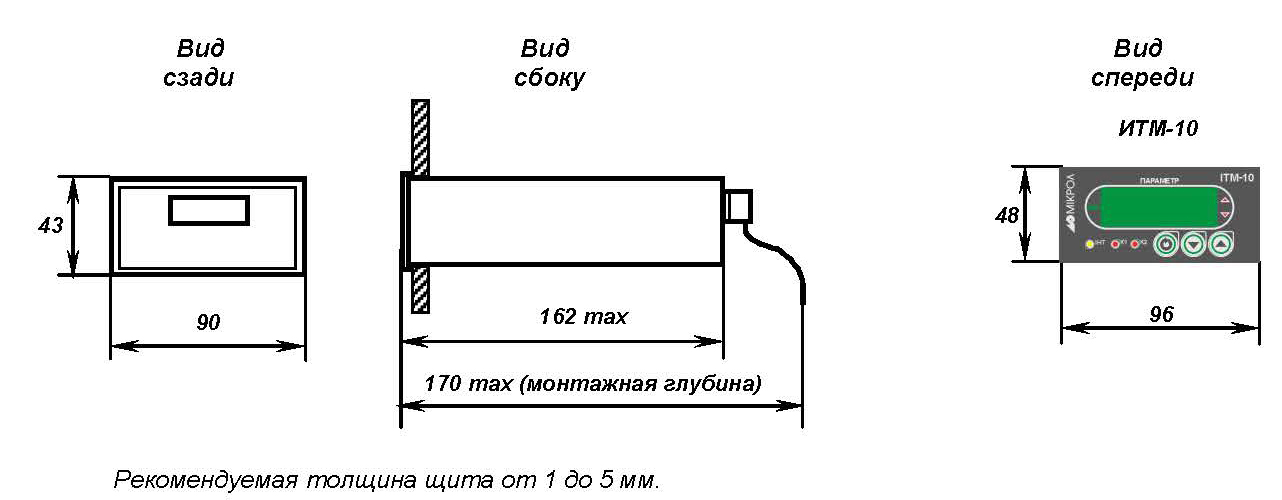

Рис.1 Габаритные размеры ИТМ-10
| Параметр | Значение |
|---|---|
| Количество каналов измерения | 1 |
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Период измерения | 0,1 сек |
| Входные сигналы | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм) - ТСП 50П, 100П, гр.21 ТСМ 50М, 100М, гр.23, ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Основная приведенная погрешность измерения | ±0,2% |
| Разрешающая способность цифровой индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 14 мм |
| 2 дискретных выхода (в зависимости от заказа клеммно-блочного соединителя) | транзистор ОК, до 40В до 100мА, / реле, до 220В 8А, / оптосимистор с внутренней схемой перехода через ноль, до 600В-50мА, / твердотельное реле, до 60В-1АAC/1АDC. |
| Выходной аналоговый сигнал | 0-5 мА (Rн<=2кОм), 0-20 мА, 4-20 мА (Rн=2кОм) |
| Температура окружающей среды | от -40°С до +70°С |
| Напряжение питания | от сети постоянного тока 24(±2,4)В |
| Потребляемая мощность | не более 150 мА |
| Корпус (ВхШхГ) | щитовой 48х96х141 мм DIN43700, IP30 |
| Монтажная глубина | 170 мм |
| Масса блока | не более 0,33 кг |
