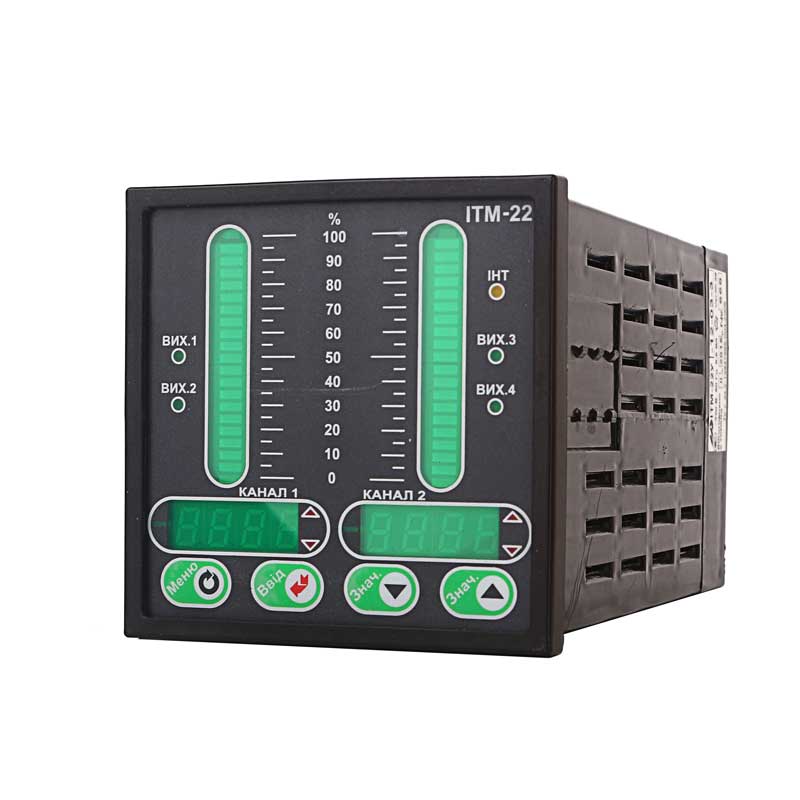

Индикаторы технологические ИТМ-20У, ИТМ-22У

Индикаторы технологические ИТМ-20У, ИТМ-22У служат для измерения, контроля и автоматического регулирования двух входных технологических параметров (температура, давление, расход, уровень и других физических величин).

Может исполнять функции:

Индикатора двух параметров с уставками для сигнализации минимума и максимума
Двухпозиционного или трехпозиционного регулирования температуры, давления, расхода, уровня и других величин, физическое значение которых может быть преобразовано в универсальный сигнал

Работает с датчиками как унифицированных токовых сигналов, так и с датчиками температуры: термосопротивления, термопары.Обеспечивает управление двухпозиционной и трехпозиционной нагрузкой.

ИТМ-20У отличается от ИТМ-22У исполнением лицевой панели отсутствием линейных (шкальных) индикаторов.

Область применения

• Системы промышленной автоматики
• Системы цифровой индикации технологических параметров
• Удаленные устройства связи с обьектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

Дополнительные функциональные возможности

• Подключенные к прибору источники сигналов гальванически изолированы между собой и изолированы от других цепей прибора;
• Индикация параметров в технологических единицах на цифровых;
• Автоматическая калибровка начала шкалы и диапазона измерения;
• Задание и сигнализация отклонения от уставок минимум и максимум;
• Тип технологической сигнализации: без запоминания срабатывания, с запоминанием и квитированием;
• Входной цифровой фильтр аналоговых входов;
• Функция интегрирования расхода от датчика расхода;
• Извлечение квадратного корня (измерение расхода по перепаду давления);
• Линеаризация входного сигнала (по 16 точкам);
• Четыре свободно-программируемых дискретных выхода;
• Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода) и обобщенная сигнализация;
• Сохранение параметров при отключении питания;
• Защита от несанкционированного изменения параметров;
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация);
• Количество приборов в сети RS-485: до 255.

Условия эксплуатации

• Рабочая температура - от минус 40 °С до 70 °С
• Температура хранения (предельная) - от минус 40 °С до 70 °С
• Климатическое исполнение - исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С
• Атмосферное давление - от 85 до 106,7 кПа
• Вибрация - исполнение 5 согласно ГОСТ 22261
• Помещение - закрытое, взрыво-, пожаробезопасное
• Положение при монтаже - любое
• Степень защиты - IP30; клеммно-блочное соединение IP20 по ГОСТ 14254-96

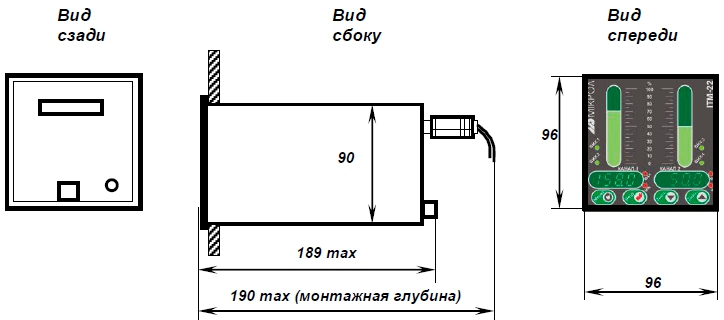

Рис.1 Габаритные размеры ИТМ-20У, ИТМ-22У
