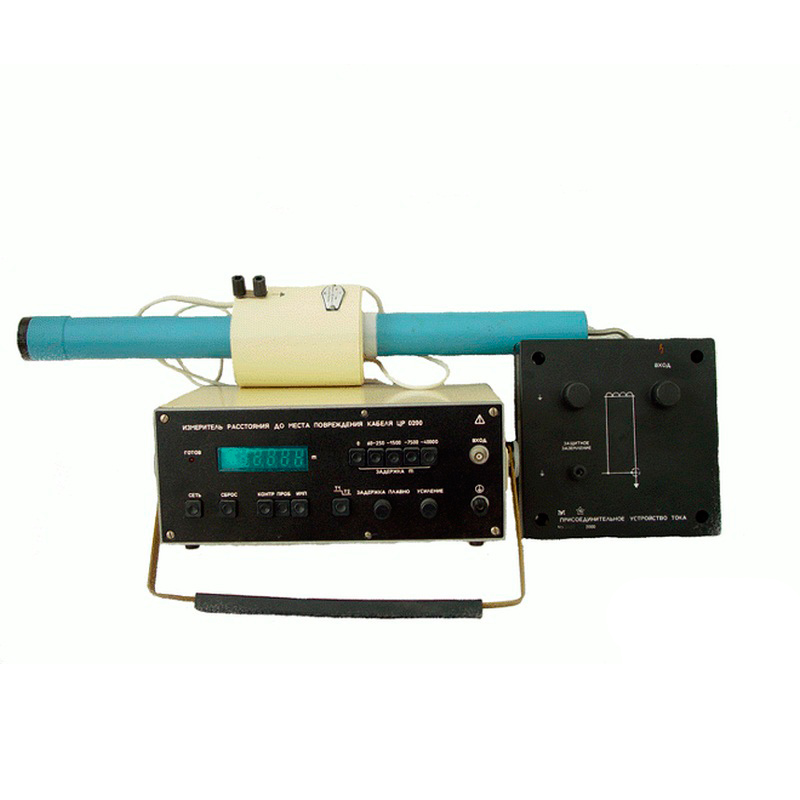

Измеритель расстояния до места повреждения кабеля ЦР0200
Измеритель расстояния до места повреждения кабеля ЦР0200 предназначен для определения расстояния до места повреждения типа «заплывающий пробой» и до места с пониженным электрическим сопротивлением изоляции силовых электрических высоковольтных кабелей с бумаго-масляной изоляцией типа СБ, АСБ, ААБ, ОСБ с номинальным напряжением 6 - 22 кВ при расстоянии до места повреждения до 40 км.
Условия эксплуатации
По условиям эксплуатации измеритель относится к группе 3 по ГОСТ 22261-94, но с расширенным диапазоном рабочих температур от -10°C до +40°C и относительной влажностью 90% при температуре +30°C.
Комплект поставки
- Измеритель ЦР0200 - 1 шт.
- Присоединительное устройство напряжения - 1 шт.
- Присоединительное устройство тока - 1 шт.
- ЗИП - 1 компл.
- Вставка плавкая ВПТ6-2 - 1 шт.
- Руководство по эксплуатации - 1 экз.
| Параметр | Значение |
|---|---|
| Диапазон измерения расстояния до места повреждения кабеля | от 40 м до 40 км |
| Предел допускаемого значения основной погрешности равен | ±20 м |
| Диапазон входных сигналов | от 2 до 250 В |
| Электропитание от сети переменного тока | 220 (±10%) В, 50 - 60 (±5) Гц |
| Мощность потребляемая измерителем от цепи электропитания | 20 В·А |
| Продолжительность непрерывной работы | 8 ч |
| Время перерыва до повторного включения | 15 мин |
| Время установления рабочего режима | 5 мин |
| Средний срок службы | 8 лет |
| Средняя наработка на отказ | 8000 ч |
| Габаритные размеры: | |
| - измерителя | 335 x 305 x 140 мм |
| - присоединительного устройства напряжения | 140 x 110 x 700 мм |
| - присоединительного устройства тока | 79,5 x 192 x 192 мм |
| Масса: | |
| - измерителя | 5,5 кг |
| - присоединительного устройства напряжения | 2,5 кг |
| - присоединительного устройства тока | 1,2 кг |
