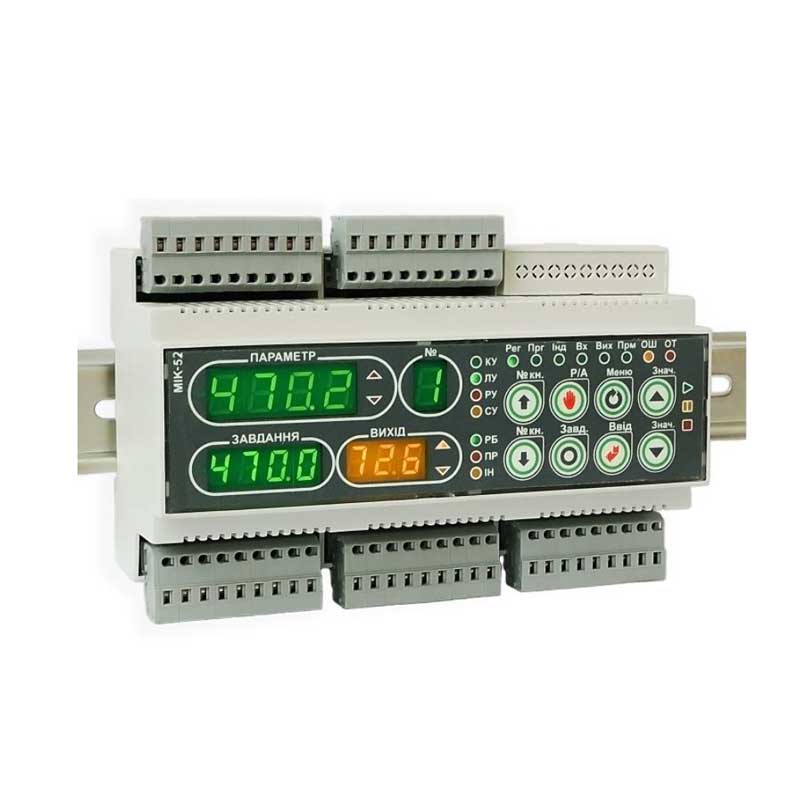

Контроллер микропроцессорный МИК-52Н

Контроллер микропроцессорный МИК-52Н используется для автоматического регулирования и логического управления технологическими процессами в электротехнической, энергетической, химической, металлургической, пищевой, цементной, стекольной и других отраслях промышленности.

Область применения

• Построение управляющих и информационных систем автоматизации технологических процессов малого и среднего (по числу входов-выходов) уровня сложности, а также построения отдельных локальных и распределенных подсистем сложных АСУТП
• АСУ ТП малой и средней сложности предприятий с непрерывными и дискретными технологическими процессами различных отраслей (энергетические, химические, машиностроительные, сельскохозяйственные, пищевые производства, предприятия коммунального хозяйства т.п.)
• Системы технологических защит и блокировка аварийных и нештатных ситуаций, сигнализация нарушений технологического процесса, регистрацию событий, архивирование данных
• Территориально распределенные, удаленные и локальные системы управления

Функциональные возможности

Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.

В контроллерах МИК-52Н имеется развитая система межконтроллерного обмена, с помощью которой контроллеры могут объединяться в локальную или распределенную управляющую сеть. В сети контроллеры могут обмениваться информацией, как с компьютером, так и между собой. Данная функция обеспечивает возможность организации распределенной обработки данных, а также увеличения числа каналов ввода-вывода. При использовании функции межконтроллерного обмена значительно снижается информационная нагрузка на сеть.

Программирование контроллера

Выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграм Fnction Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комисси (МЭК) IEC 1131-3.

Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.

Математическая обработка информации

• Контроллер МИК-52Н содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.
• Библиотека функциональных блоков условно разделена на разделы :
  • Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод
  • Математические функциональные блоки: умножение, суммирование с маштабированием, деление, корень квадратный, абсолютное значение,интегрирование, дифференциирование с задержкой
  • Логические функциональные блоки: логическое И, многовходовое И, логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта
  • Функциональные блоки управления программой: минимум, максимум, скользящее средние, задержка, экмтремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибраор, импульсатор
  • Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик,таймер сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель
  • Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор
  • Функциональные блоки вычисления: влажность, экспонента, натуральный логарифм, десятичный логарифм
  • Функциональные блоки управления состоянием: если, тогда, состояние, уставка дискретная, выбор из множества, выбор на выполнение определенной части функциональных блоков, детектор включения питания или запуска программы пользователя

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 85 до 106,7 кПа
• Вибрация-  с частотой / амплитудой до 60Гц / до 0,1мм

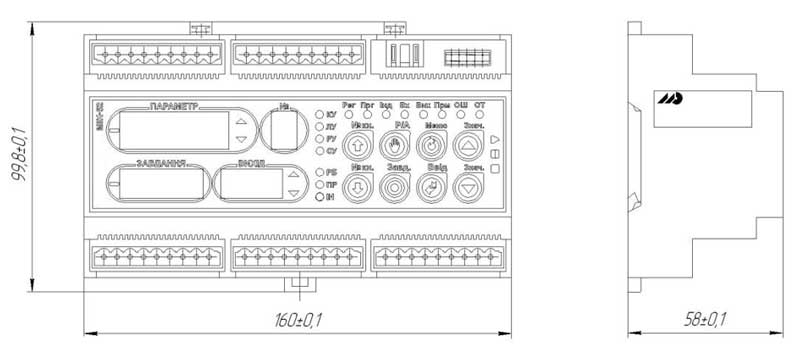

Рис.1 Габаритные размеры МИК-52Н
