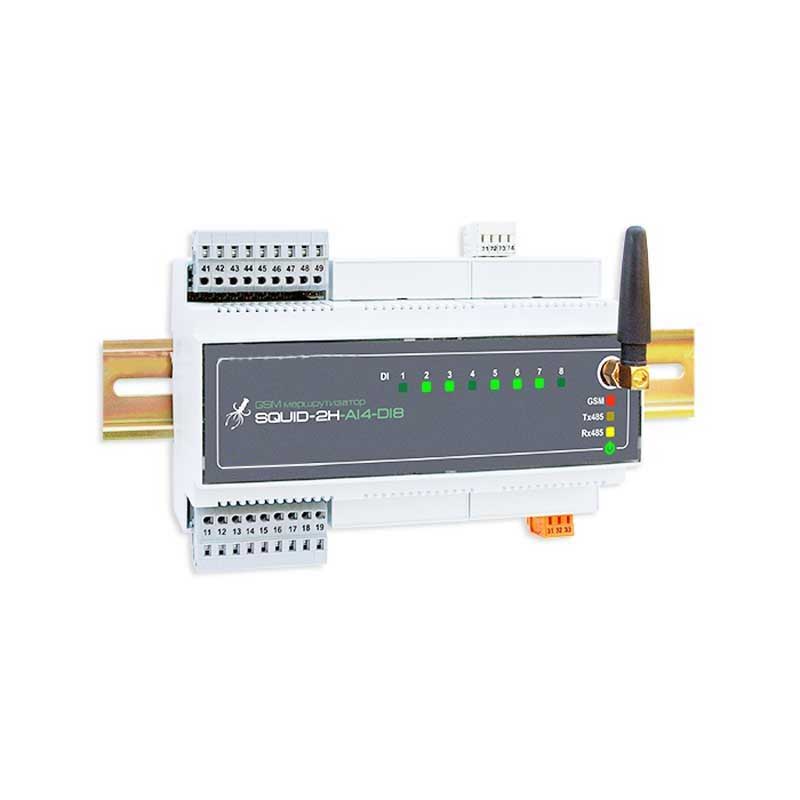

Маршрутизатор SQUID-2H-AI4-DI8

GSM-маршрутизатор SQUID-2H-AI4-DI8 представляет собой устройство для реализации различных систем беспроводного сбора данных и/или управления по протоколу MODBUS, с использованием технологии передачи пакетных данных GPRS в сотовых сетях стандарта GSM.

Маршрутизатор Squid-2Н является «активным» GSM-модемом. Особенность в том, что он может самостоятельно, без подачи внешних команд, установить GSM/GPRS соединение и выполнить передачу данных. Таким образом, к GSM-маршрутизатору можно подключать оборудование изначально не рассчитанное на передачу данных с помощью Squid-2На. Реализованный в GSM-маршрутизаторе Squid-2Н, протокол, позволяет этим модемам передавать данные по технологии GPRS по сетям Интернет.

Устройство прибора

Основные функциональные возможности:

• Полностью прозрачный канал связи.
• Конфигурирование GSM-маршрутизаторов, через специализированое ПО - «Squid конфигуратор».
• Различные режимы установления GPRS соединения: постоянно, по звонку, по наличию данных, по состоянию входных контактов, благодаря этому данные не теряются и не дублируются в случае разрыва и последующего восстановления GPRS соединения.
• Возможность задавать строки данных для опроса подключѐнных к GSM-маршрутизаторам устройств через заданные интервалы времени, что позволяет экономить входящий трафик и уменьшить время опроса устройства.
• Поддержка протокола MODBUS, при соответствующей настройке, позволяет исключить широковещательную передачу пакетов протокола всем GSM-маршрутизаторам сразу – информация передаѐтся только тому GSM-маршрутизатору, к которому подключено устройство с соответствующим адресом. Это свойство особенно актуально при работе по GPRS сетям, так как позволяет экономить как трафик, так и время на цикл опроса всей системы.
• Встроенная система самодиагностики и ведения статистики работы GSM-маршрутизатора, позволяет применять его в системах, критичных к надежности связи.
• Возможность архивирования данных и запись их на карту памяти.
• Обмен данными с источником/получателем информации осуществляется по встроенному последовательному порту RS-485 (скорости от 9 600 до 115 200 бит/с).
• Настройка и мониторинг роботы, по встроенному USB порту.

Маршрутизаторимеет светодиодный индикатор наличия сотовой связи. Антенны съемные и, при необходимости, могут быть заменены выносными антеннами, оснащенными кабелем. Электропитание GSM-маршрутизаторов осуществляется от сетей постоянного тока от 12В до 32В или от переменного тока от 100В до 242В (50 ± 1) Гц. Компактный размер GSM-маршрутизаторов и крепления на DIN-рейку, облегчают их установку в шкаф автоматики.

GSM-маршрутизатор Squid-2Н, поддерживает основные режимы передачи данных, которые предлагают отечественные операторы сотовой связи GSM: GPRS (пакетная передача данных) и SMS (обмен короткими сообщениями). Дальность связи определяется зоной покрытия сети GSM с услугой GPRS.

Условия эксплуатации

• Рабочая температура - от минус 20 °С до плюс 70 °С
• Температура хранения (предельная) - от минус 20 °С до плюс 70 °С
• Климатическое исполнение - исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С
• Атмосферное давление - От 85 до 106,7 кПа
• Вибрация - исполнение 5 согласно ГОСТ 22261
• Помещение - Закрытое, взрыво-пожаробезопасное.Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

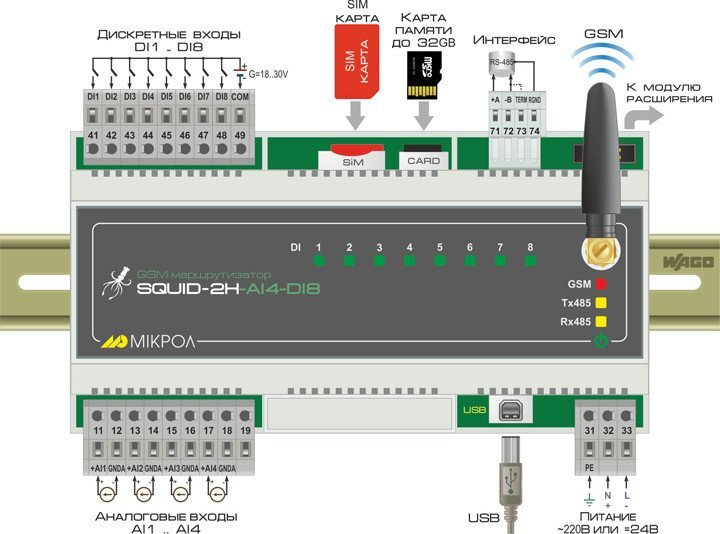

Рис.1 Подключение устройства
