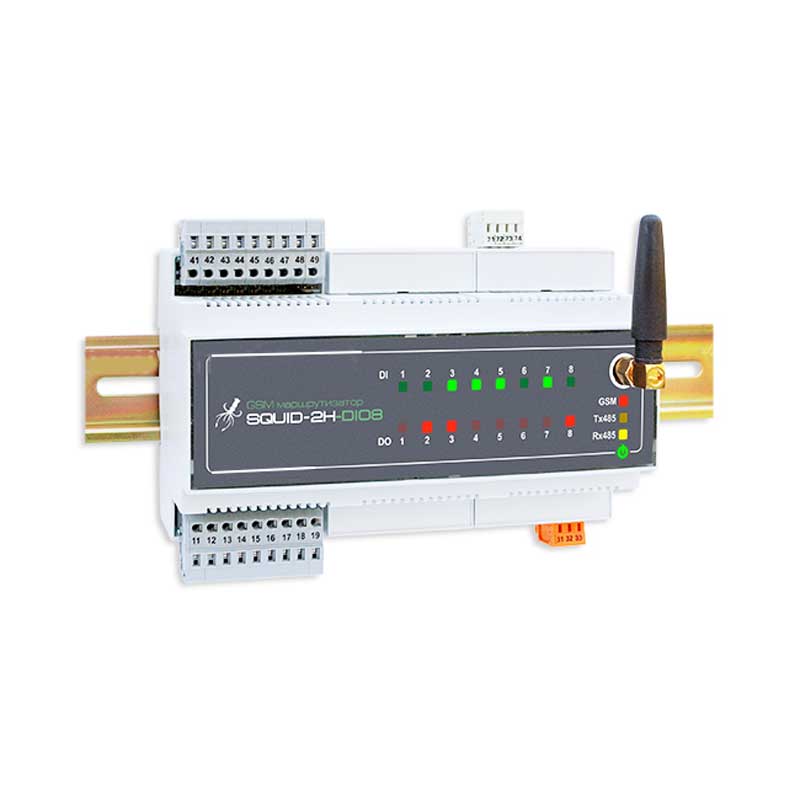

Маршрутизатор SQUID-2H-DIO8

Маршрутизатор SQUID-2H-DIO8 представляет собой устройство для реализации различных систем беспроводного сбора данных с восьми дискретных входов и беспроводного управления восемью дискретными выходами, а также сбора данных и управления по протоколу MODBUS RTU, с использованием технологии передачи пакетных данных GPRS в сотовых сетях стандарта GSM.

Особенности

Особенность маршрутизатора в том, что он может самостоятельно, без подачи внешних команд, установить GSM/GPRS соединение и выполнить передачу данных. Таким образом, к маршрутизатору можно подключать оборудование изначально не рассчитанное на передачу данных с помощью модема. Реализованный в GSM-маршрутизаторе протокол TCP/IP позволяет этим модемам передавать данные по технологии GPRS по сетям Интернет.

Функциональные возможности

• Полностью прозрачный канал связи.
• Конфигурирование GSM-маршрутизаторов, через специализированное ПО - «Squid конфигуратор».
• Различные режимы установления GPRS соединения: постоянно, по звонку, по наличию данных, по состоянию входных контактов, благодаря этому данные не теряются и не дублируются в случае разрыва и последующего восстановления GPRS соединения.
• Возможность задавать строки данных для опроса подключенных к GSM-маршрутизаторам устройств через заданные интервалы времени, что позволяет экономить входящий трафик и уменьшить время опроса устройства.
• Поддержка протокола MODBUS, при соответствующей настройке, позволяет исключить широковещательную передачу пакетов протокола всем GSM-маршрутизаторам сразу – информация передаѐтся только тому GSM-маршрутизатору, к которому подключено устройство с соответствующим адресом. Это свойство особенно актуально при работе по GPRS сетям, так как позволяет экономить как трафик, так и время на цикл опроса всей системы.
• Встроенная система самодиагностики и ведения статистики работы GSM-маршрутизатора, позволяет применять его в системах, критичных к надежности связи.
• Возможность архивирования данных и запись их на карту памяти.
• Обмен данными с источником/получателем информации осуществляется по встроенному последовательному порту RS-485 (скорости от 9 600 до 115 200 бит/с).
• Настройка и мониторинг роботы, по встроенному USB порту.

Условия эксплуатации

• Рабочая температура - от минус 20 °С до плюс 70 °С
• Температура хранения (предельная) - от минус 20 °С до плюс 70 °С
• Климатическое исполнение - исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С
• Атмосферное давление - От 85 до 106,7 кПа
• Вибрация - исполнение 5 согласно ГОСТ 22261
• Помещение - закрытое, взрыво-пожаробезопасное. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• Положение при монтаже - любое
• Степень защиты - IP20 по ГОСТ 14254-96

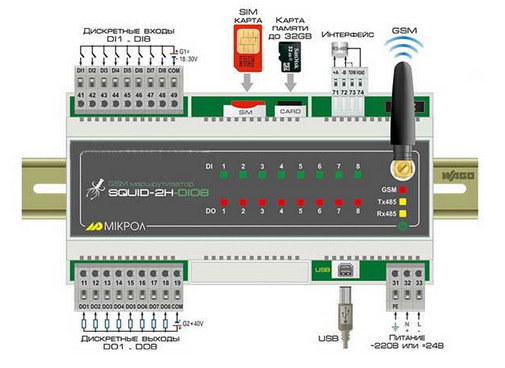

Рис.1 Расположение внешних соединительных устройства SQUID-2H-DIO8
