Микропроцессорное реле максимального тока РС80-АВРМ

Микропроцессорное реле максимального тока РС80-АВРМ предназначено для использования в схемах АВР и релейной защиты и электроавтоматики понижающих подстанций и распределительных пунктов для выполнения автоматического включения резервного источника питания по сторонам 0,4-35 кВ.

Функциональны возможности

Микропроцессорное реле максимального тока РС80-АВРМ обеспечивает:

• контроль напряжения до вводов 0,4-35 кВ;
• пуск АВР шин по снижению напряжения с контролем наличия напряжения на соседней секции;
• контроль наличия напряжения на резервном источнике питания для АВР;
• светодиодную индикацию положения вводов и секционного выключателя, а также наличия напряжения до вводов и на секциях;
• задание установок напряжения и выдержки времени раздельно для каждого из двух вводов;
• возможность независимого вывода АВР и самовосстановления после АВР;
• возможность блокировки АВР внешним сигналом по дискретному входу.

Конструктивное исполнение

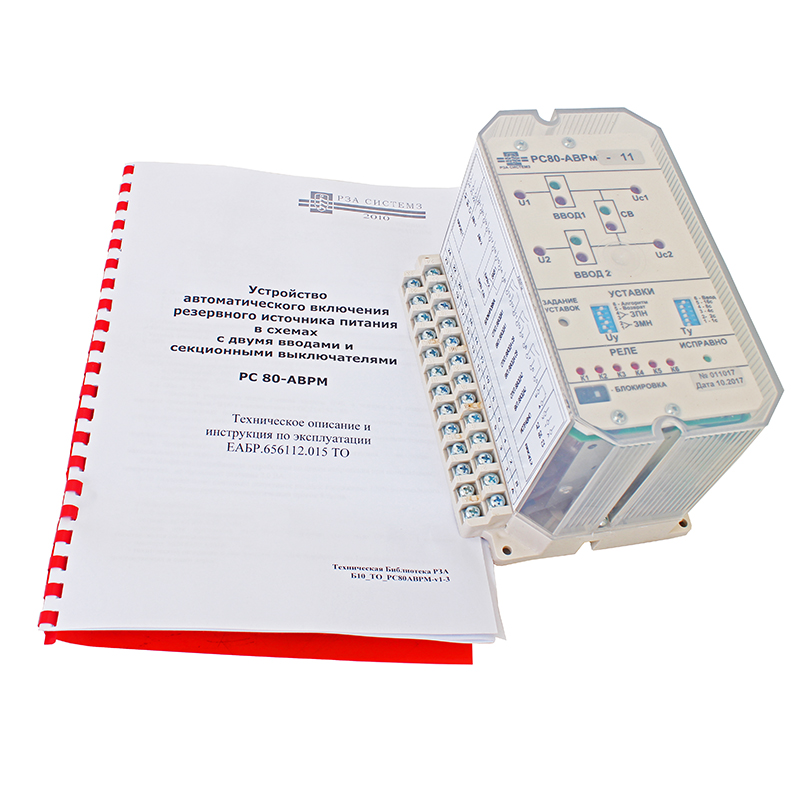

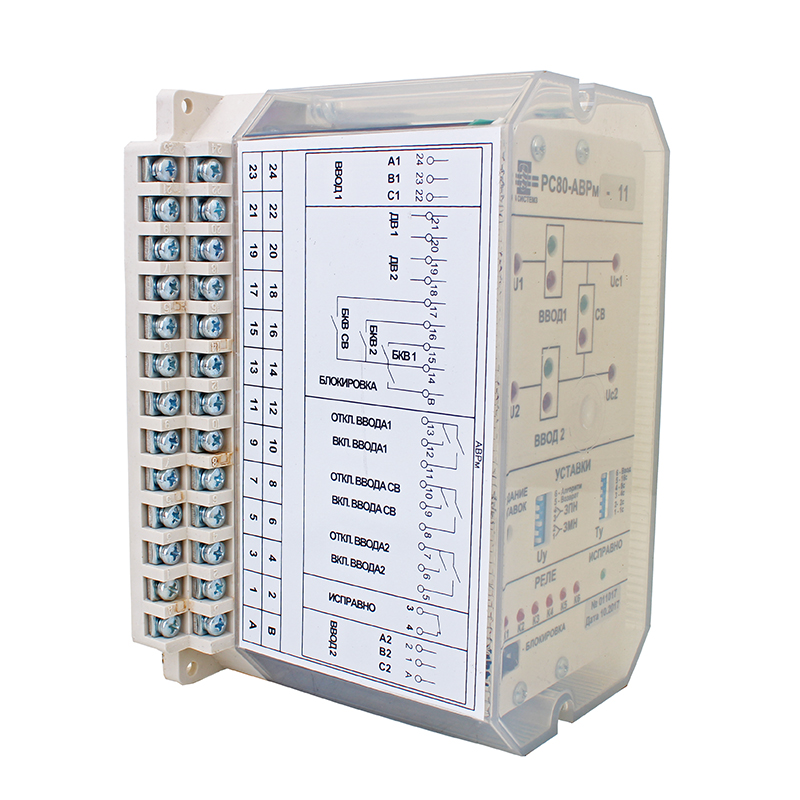

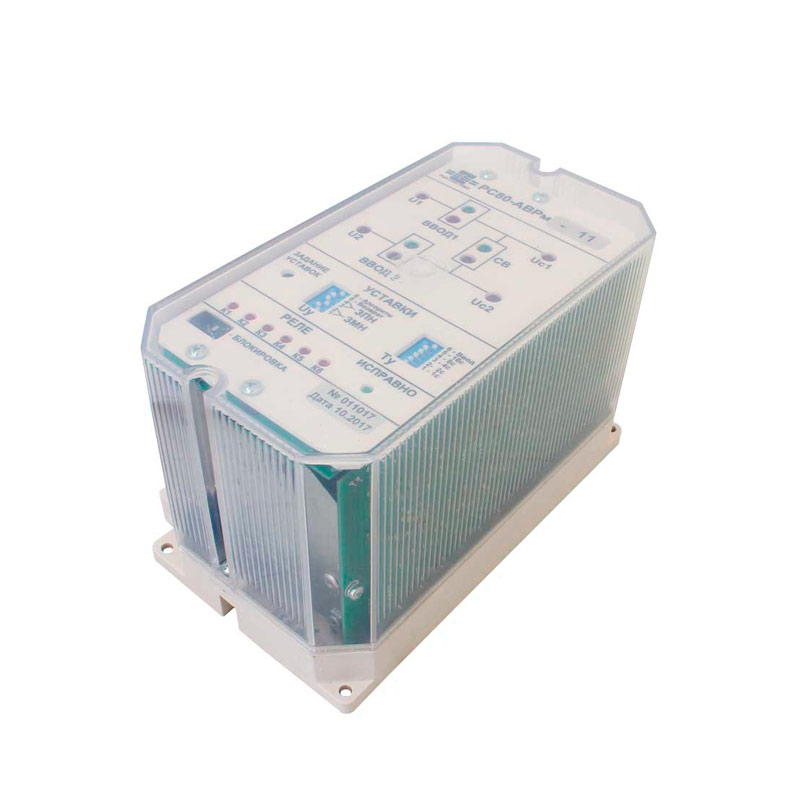

Устройство РС80-АВРМ изготовлено в прямоугольном пластмассовом корпусе, который состоит из основания, кожуха. Внутри устройство выполнено в виде единого блока, состоящего из двух плат, скрепленных между собой при помощи резьбовых стоек. На правой торцевой поверхности корпуса находятся клеммник внешних подключений и клемма заземления. На переднюю панель выведены светодиодные индикаторы, кнопка задания уставок, микропереключатели задания уставок. Для доступа к микропереключателям, кнопке задания уставок и переключателю БЛОКИРОВКА достаточно снять крышку.
