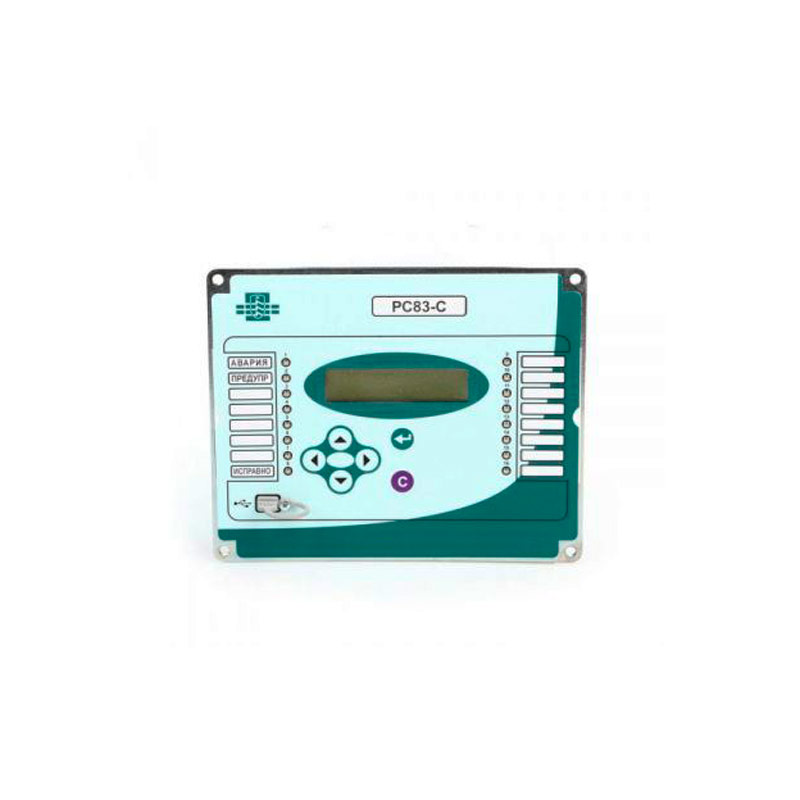

Микропроцессорное устройство РС83-С

Устройство центральной сигнализации РС83-С предназначено для организации центральной сигнализация (ЦС) на объекте (подстанции или РП).

Функциональные возможности

Микропроцессорное устройство РС83-С обеспечивает:

• отслеживание приращения тока на шинках центральной сигнализации при появлении новых сигналов по двум каналам и пуск ЦС;
• прием сигналов по двенадцати дискретным входам с возможностью выбора действия по каждому входу на выходные реле и светодиодную сигнализацию;
• формирование сигналов (включение реле) звуковой аварийной и предупредительной сигнализации;
• формирование сигналов (включение реле) световой аварийной и предупредительной сигнализации;
• действие на реле, работающих по алгоритму А, В или С;
• прием квитирующих сигналов «Сброс сигнализации», «Отключение звука» и реализация этих операций;
• Реализацию реле-пульсатора для коммутации шинки мигающего света;
• непрерывный контроль исправности устройства;
• светодиодную индикацию работы устройства и его исправности.

Особенности

• Устройство осуществляет функции центральной сигнализации, контролируя приращения тока в цепях шинок аварийной и предупредительной сигнализации при появлении новых сигналов на них.
• Дополнительно может осуществляться развернутая сигнализация по 12 дискретным входам. Действие сигнализации сопровождается срабатыванием реле звуковой и световой аварийной и предупредительной сигнализации.
