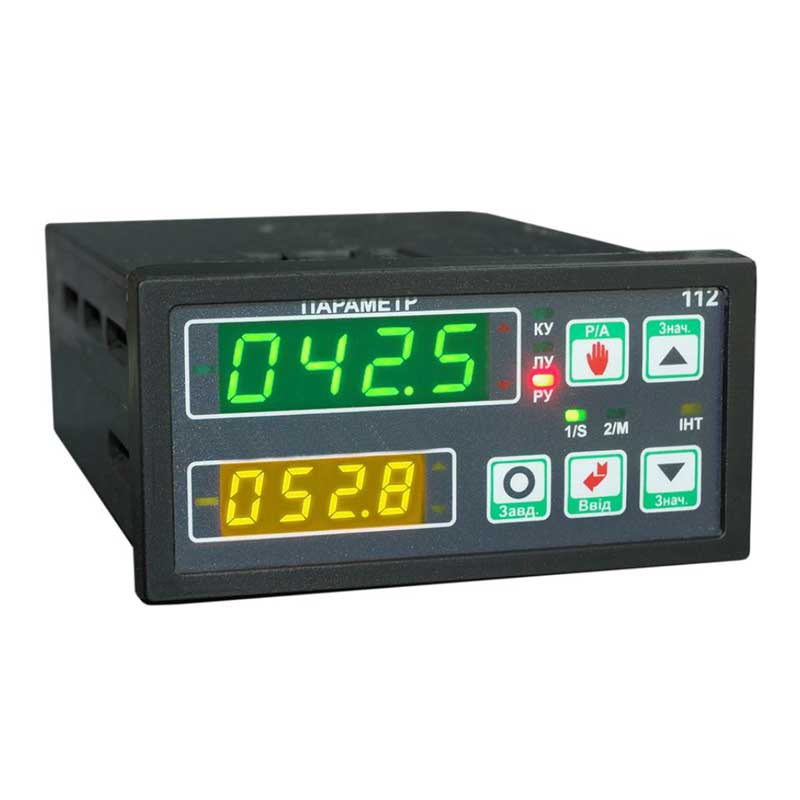

Микропроцессорный ПИД-регулятор + каскадный регулятор + регулятор соотношения МИК-112

Микропроцессорный ПИД-регулятор + каскадный регулятор + регулятор соотношения МИК-112 предназначен для измерения контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.).

Регулятор МИК­112 функционально отличается от других регуляторов возможностью использования таких дополнительных типов регуляторов как:

• аналоговый или импульсный ПИД-регулятор соотношения двух параметров;
• аналоговый или импульсный каскадный ПИД-регулятор;
• регулятор с внешней заданной точкой.

ПИД-импульсный регулятор может использоваться с внутренней, внешней обратной связью или с концевыми выключателями. Концевые выключатели используются в импульсном регуляторе соотношения и в импульсном каскадном регуляторе.

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 85 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

Эксплуатационные ограничения при использовании регулятора

Место установки регулятора МИК-112 должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения прибора;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей прибора;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации регулятора необходимо исключить:

• попадание токопроводящей пыли или жидкости внутрь прибора;
• наличие посторонних предметов вблизи прибора, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к прибору провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

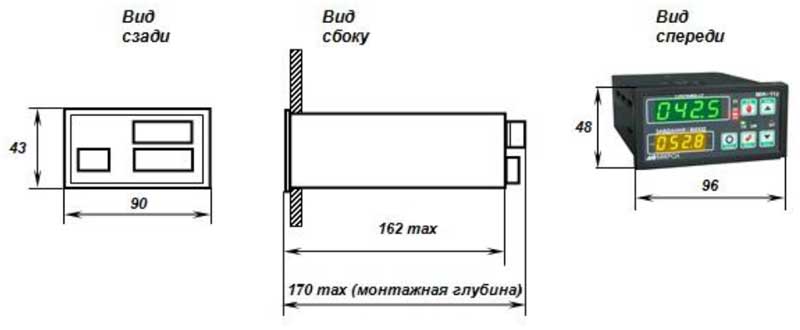

Рис.1 Габаритные размеры МИК-112
