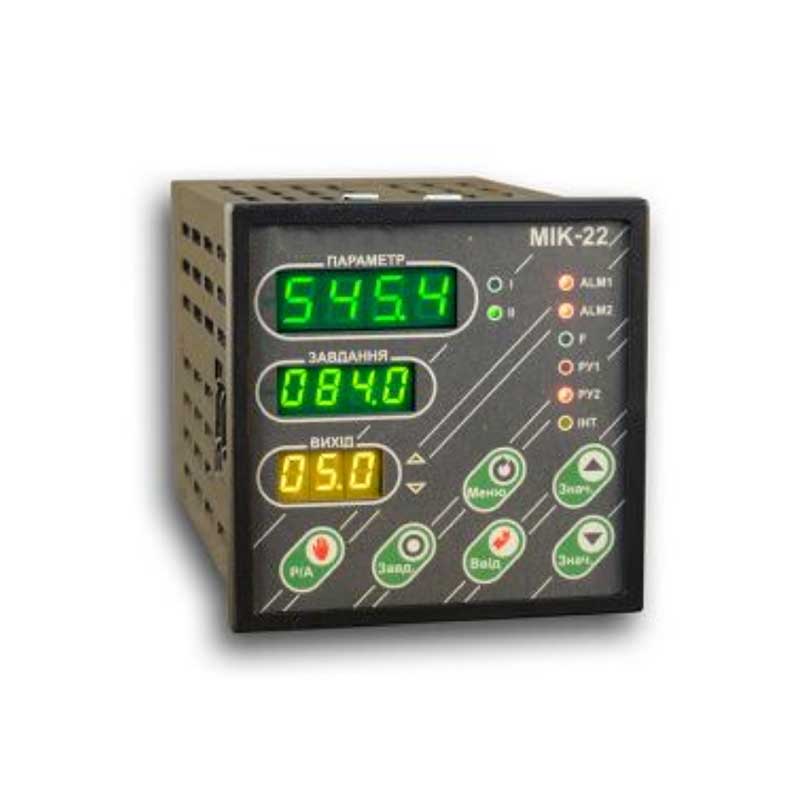

Микропроцессорный регулятор МИК-22

Производитель:
  • Описание
  • Характеристики
  • Отзывы

Микропроцессорный регулятор МИК-22 используется для измерения контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом индикаторе,

Область применения

  • Системы автоматического регулирования различных технологических параметров
  • Удаленные устройства связи с обьектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Удаленный сбор данных, диспетчерский контроль, управление производством

Функциональные возможности

  • П-, ПИ-, ПД-, ПИДрегулятор с аналоговым выходом
  • ПИД-ШИМ регулятор
  • ПИД регулятор с коррекцией по дискретному входу
  • Регулятор ограничения
  • Индикация на передней панели значений параметра, заданной точки и выхода выбранного контура регулирования
  • Программируемые выходные устройства (до 4-х каналов)
  • Мониторинг и сигнализация исправности датчиков, линий связи или измерительного канала
  • Программируемая функция безопасного управления выходными устройствами регулятора при отказах датчиков, линий связи или измерительного канала
  • Линеаризация входных аналоговых сигналов по 20 точкам
  • Статическая и динамическая балансировка узла задатчика
  • Два дискретных входа (режим ручной-автомат, вход коррекции)
  • Один аналоговый выход
  • Работа с унифицированными сигналами и термопреобразователями сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, диапазон измеряемых температур от -50°С до +650°С
  • Режим измерителя-индикатора двух технологических параметров
  • Выбор и конфигурирование структуры для каждого из каналов регулятора: 2-х позиционный, 3-х позиционный или П, ПИ, ПД, ПИДрегулирование с аналоговым и импульсным выходом
  • Прямое, обратное регулирование, все регуляторы имеют режим ручного управления
  • Цифровая калибровка начала шкалы и диапазона измерения
  • Масштабирование шкал измеряемых параметров в произвольных технологических единицах
  • Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
  • Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
  • Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
  • Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
  • Конфигурирование параметров интегральных исполнительных механизмов постоянной скорости: время механизма Тм, минимальная длительность импульса Тмин
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
  • Количество приборов в сети RS-485: до 255
  • Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов

Условия эксплуатации

  • Температура окружающей среды -от -40°С до +70°С
  • Атмосферное давление - от 85 до 106,7 кПа
  • Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

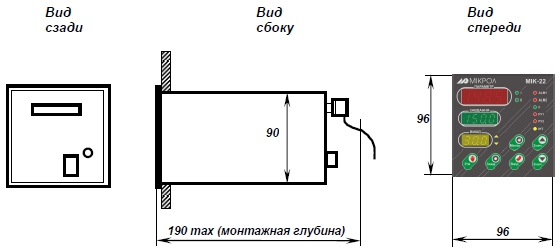

"Габаритные размеры МИК-22"

Рис.1 Габаритные размеры МИК-22

Технические характеристики
ПараметрЗначение
Количество аналоговых входов2
Типы входных аналоговых сигналов
унифицированные0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
напряжения0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В
от термопреобразователей сопротивленияТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
от термопарТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более0,2 сек
Гальваническая изоляцияВходы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В
Время индикации измеренного параметра одного канала в режиме циклической индикации1 – 10 сек (параметр конигурируется)
Основная приведенная погрешность преобразования± 0,2%
Длина линии связи для термосопротивлений, не более100 м
Сопротивление линии связи, не более15,0 Ом
