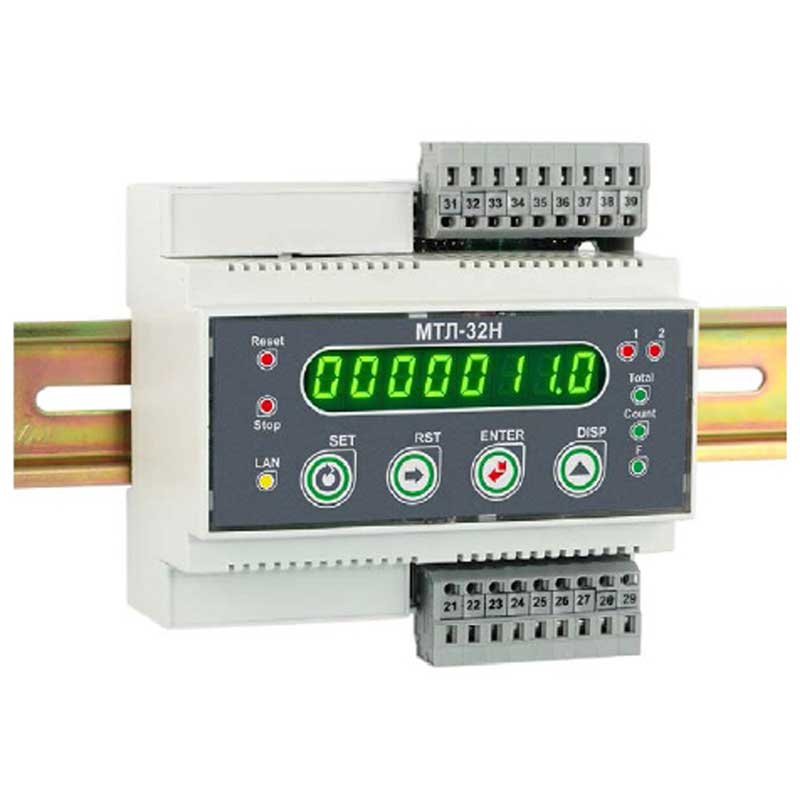

Микропроцессорный счетчик МТЛ-32Н

Счетчик МТЛ-32Н предназначен для измерения входного физического параметра (длительности процессов во времени, количества оборотов различных механизмов вращения, количества штук, единиц или партий выпускаемой продукции, расхода жидкостей, газов, сыпучих материалов, количества импульсов от контактных, оптических, индуктивных, емкостных и других датчиков и т.д.), обработки, и отображения его текущего значения на встроенном восьмиразрядном цифровом индикаторе.

Счетчик формирует выходные дискретные сигналы управления внешними исполнительными устройствами, формирование различных временных интервалов или некоторой последовательности импульсов циклическое или однократное, выдача управляющих дискретных сигналов различных по параметрам и длительности в соответствии с заданной пользователем логикой работы и режимами работы счетчика.

Режимы работы

• однопороговый счетчик;
• суммирующий однопороговый счетчик;
• суммирующий двухпороговый счетчик;
• счетчик пакетов;
• таймер;
• тахометр;
• дозатор-расходомер.

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

Функциональные возможности

Дискретные (импульсные) входы

• Три конфигурируемых дискретных входа (счет, пуск, стоп, сброс, блокировка)
• Цифровая фильтрация входных сигналов
• Масштабирование измеренного числа импульсов с помощью программируемого коэффициента
• Конфигурация диапазона скорости счета (100 Гц, 3 кГц, 50 кГц)

Возможность работы с различными типами датчиков: активными (имеющими на выходе NPN или PNP транзистор с открытым коллектором) или пассивными (источник питания встроенный)

Счетчик

• Режимы счета: прямой (суммирующий счет), обратный (вычитающий счет), реверсивный (командный, индивидуальный, квадратурный счет обработка двух последовательностей импульсов)
• Подсчет импульсов за временной интервал, задаваемый пользователем
• Контроль текущего и суммарного расхода, определение скорости движения и т.п.
• Счетчик с предустановкой
• Встроенный делитель частоты
• Сброс показаний дистанционным дискретным сигналом или вручную с лицевой панели

Таймер

• Диапазон от 1 с до 60 час, от 0.1с до 9999999.9с.
• Программирование направления отсчета времени в таймере - прямое или обратное.
• Формирование временных интервалов управления исполнительными устройствами.

Тахометр

• Конфигурация периода измерения входного сигнала
• Встроенный делитель частоты
• Выбор единиц измерения тахометра
• Использование счетчика ресурса работы контролируемого оборудования
• Вычисления текущего и накопленного количества оборотов («пробег»)

Дозатор-расходомер

• Выбор единиц измерения расходомера
• Возможность ручного управления дозатором
• Использование схемы дозировки «грубо-точно»

Индикация

• Конфигурация режимов индикации таймера, счетчика, тахометра, дозатора-расходомера
• Диапазон счета -9999999...99999999

Аналоговый выход

• Аналоговый выход для ретрансмиссии различных сигналов (накопленное значение, текущее значение расхода, показания тахометра и др.). Данная функция позволяет подключать прибор к самописцам, регистраторам и другим устройствам
• Возможность масштабирования и преобразования

Дискретные выходы

• Два конфигурируемых дискретных выхода для управления оборудованием и исполнительными механизмами

Интерфейс

• Гальванически разделенный интерфейс RS-485, протокол связи ModBus RTU (сбор информации, конфигурация, управление). Скорость обмена - до 921 Кбит/с.

Конфигурирование

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью программного пакета «МИК-Конфигуратор» по интерфейсу RS-485 или клавишами передней панели

Безопасность и защита параметров

• Сохранение параметров при отключении питания. Энергонезависимая память
• Защита от несанкционированного изменения параметров

Подключение

• Подключение входных и выходных сигналов, источника питания и интерфейса осуществляется с помощью разъемов-клемм, которые устанавливаются на тыльной стороне прибора

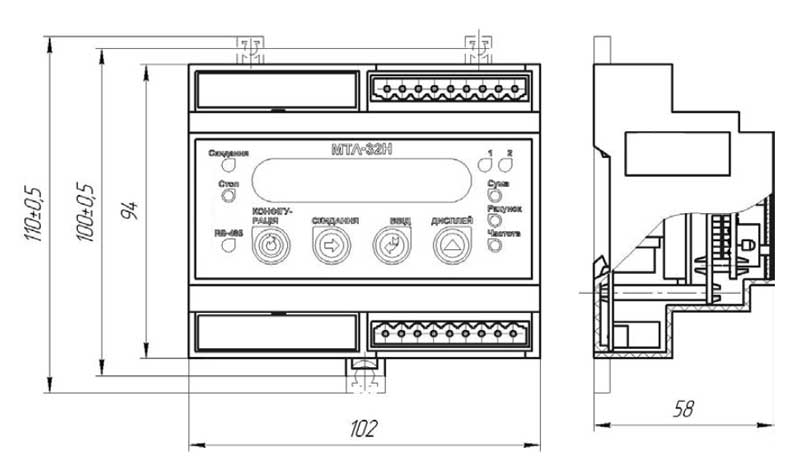

Рис.1 Габаритные размеры МТЛ-32Н
