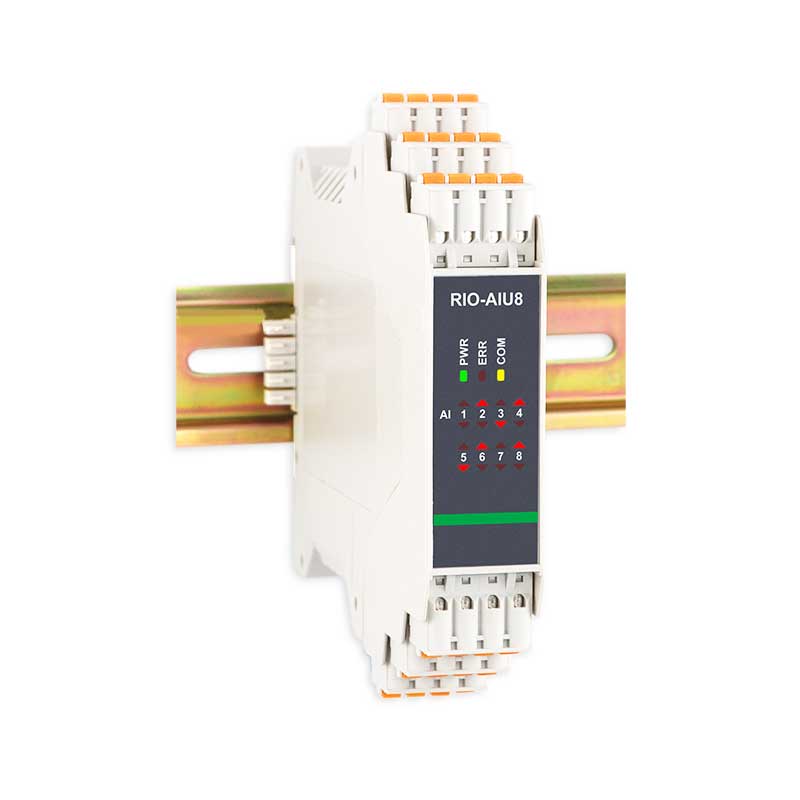

Модуль аналогового ввода RIO-AIU8

Модуль аналогового ввода RIO-AIU8 предназначен для приема и преобразования в цифровую форму сигналов аналоговых датчиков,построения распределенных систем контроля и управления технологическими объектами. Модуль используется интеллектуальная система ввода, где каждый модуль имеет встроенный микропроцессор, выполняющий свои задачи и функции по обработке сигналов независимо от блока центрального процессора контроллера или компьютера.

Модуль RIO-AIU8 выполнен как самостоятельное изделие, информационный обмен с которым осуществляется по интерфейсу RS-485 по протоколу MODBUS RTU, что позволяет использовать его в качестве удаленного устройства аналогового ввода при работе в современных сетях управления и сбора информации.

Обозначение при заказе

RIO-AIU8-XX, где ХХ – код входных сигналов:

• 5 – Напряжение от 0 В до 1 В,
• 6 – Напряжение от 0 мВ до 75 мВ,
• 07 – ТСМ 50М, W100="1,428, от минус 50 С до плюс 200 С,
• 08 – ТСМ 100М, W100=1",428, от минус 50 С до плюс 200 С,
• 09 – ТСМ гр.23, от минус 50 С до плюс 200 С,
• 10 – ТСП 50П, W100="1,391", от минус 50 С до плюс 650 С,
• 11 – ТСП 100П, W100="1,391", от минус 50 С до плюс 650 С,
• 12 – ТСП гр.21, от минус 50 С до плюс 650 С,
• 13 – Термопара ТХА (K), от 0 С до плюс 1300 С, 14 – Термопара ТХК (L), от 0 С до плюс 800 C, 15 – Термопара ТЖК (J), от 0 С до плюс 1100 С, 16 – Термопара ТХКн (E), от 0 С до плюс 850 С,
• 17 – Термопара ТПП10 (S), от 0 С до плюс 1600 С,
• 18 – Термопара ТПР (B), от 0 С до плюс 1800 С,
• 19 – Термопара ТВР-1 (А-1), от 0 С до плюс 2500 С

Выполняемые функции

• Прием и преобразование в цифровую форму сигналов аналоговых датчиков;
• Обработка сигналов (фильтрация, нормирование, масштабирование);
• Выдача по запросу верхнего уровня результатов обработки и диагностической информации о состоянии модуля, состоянии входных сигналов;
• Возможность замены модуля без нарушения целостности системы питания и интерфейсной сети.

Режимы модуля в сети

Модуль RIO-AIU8 может функционировать в режиме:

• работы с пользовательскими сетевыми настройками (сетевой адрес, скорость обмена и тайм-аут задается пользователем);
• конфигурации сетевых параметров(сетевой адрес прибора - 1, скорость обмена – 115200 бит/с).

Режимы работы модуля

Модуль RIO-AIU8 может работать в двух режимах работы:

• рабочем (модуль работает согласно указанным при конфигурировании настройкам, а по истечении таймаута запроса на передней панели начинает мигать светодиод ERR);
• безопасном (модуль работает совместно с командой слежения за сетью, которая по истечении таймаута запроса засвечивает светодиод ERR, и он будет постоянно гореть).

Условия эксплуатации

• Температура окружающей среды - от -40 °С до +70 °С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация - с частотой до 60 Гц с амплитудой до 0,1 мм
• Помещение - закрытое взрыво-, пожаробезопасное

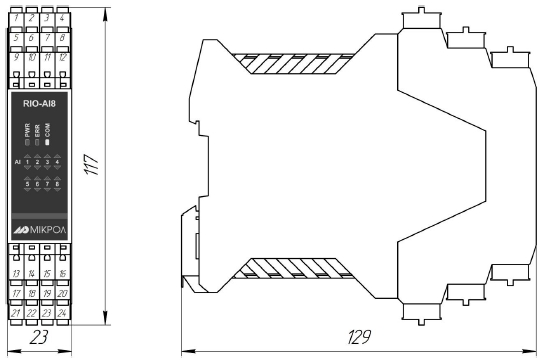

Рис.1 Габаритные размеры RIO-AIU8
