Модуль цифро-аналогового преобразования ЦАП8
Модуль цифро-аналогового преобразования ЦАП8 предназначен для преобразования цифрового кода в выходные унифицированные аналоговые сигналы : 0-5 мА (Rн(2кОм), 0-20 мА, 4-20 мА (Rн(500 Ом), 0-10В (Rн>2 кОм).Модуль предназначен для полной функциональной замены модулей ЦАП2 и РГ22. Данная замена предназначена для значительного улучшения метрологических характеристик и функциональных возможностей контроллеров.
Конструкция
На пластмассовой лицевой панели размещены: разъемы для подключения питания 24В, разъемы выходных сигналов и индикатор записи цифрового кода в модуль.

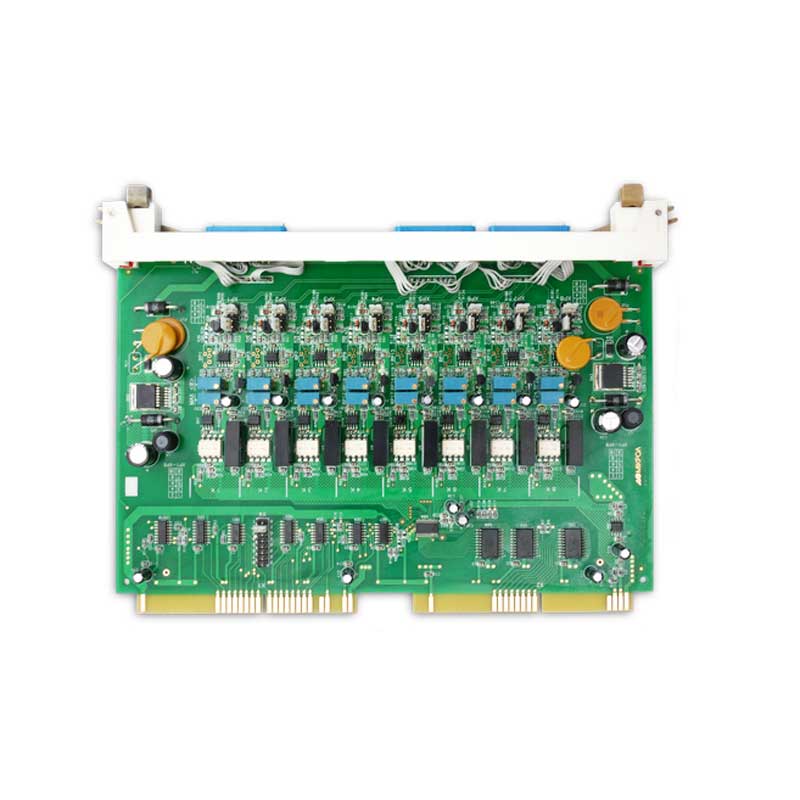

Модуль состоит из платы печатного монтажа с размещенными на ней радиоэлементами схемы модуля, которая заканчивается печатной вставкой, на которую выведены сигналы связи с контроллером.
Комплектация
В состав изделия входят:
- модуль цифро-аналогового преобразования ЦАП8 - 1 шт.
- паспорт - 1 экз.
- руководство по эксплуатации - 1 экз.
Примечание. Руководство по эксплуатации поставляется из расчета 1 экз. при поставке 1-4 изделий данного типа в один адрес.

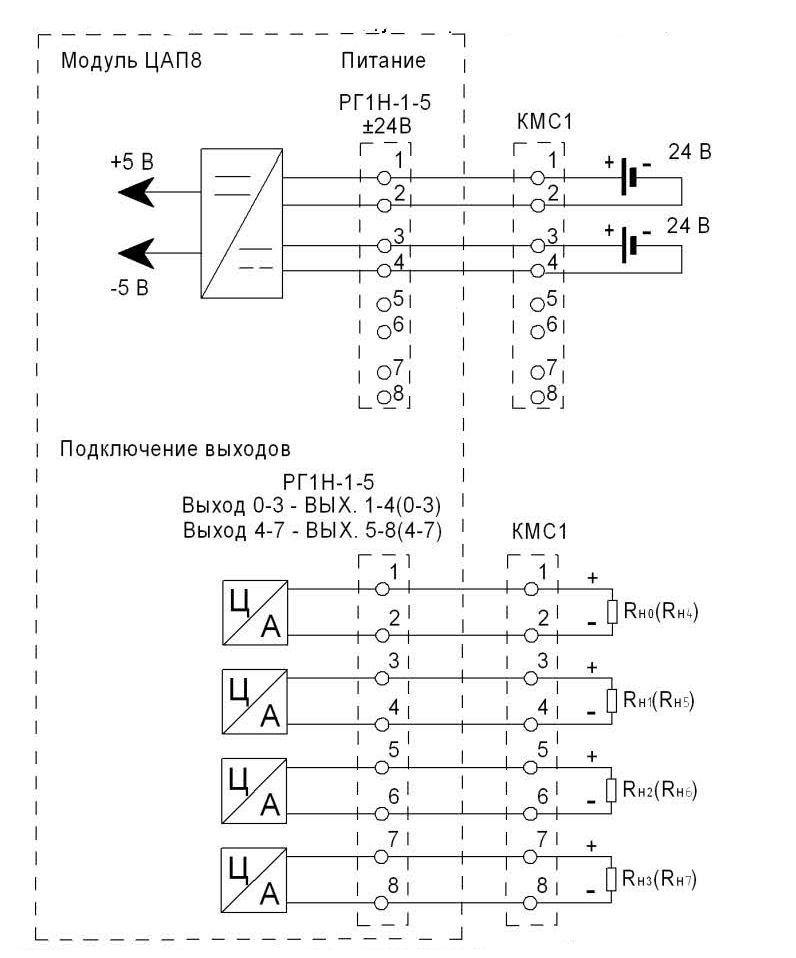

Рис.1 Схема подключения модуля ЦАП8
| Параметр | Значение |
|---|---|
| Количество выходов | 8 независимых, индивидуально гальванически разделенных |
| Входной сигнал | Параллельный цифровой код |
| Вид аналогового выходного сигнала | постоянный ток от 0 мА до 5 мА / от 0 мА до 20 мА / от 4 мА до 20 мА |
| Разрешающая способность преобразования | 10 мВ |
| Основная погрешность преобразования входного аналогового сигнала в цифровой сигнал | не более ± 0,25% |
| Сопротивление нагрузки | не более 2 кОм для диапазона (от 0 мА до 5 мА) / не более 500 Ом для диапазона (0-20) мА, (4-20) мА / не менее 2 кОм для диапазона (от 0 В до 10 В) |
| Сопротивление изоляции электрических цепей гальванического разделения при нормальных условиях | не менее 20 МОм |
| Вид климатического исполнения | УХЛ 4.2 по ГОСТ 15150-69 |
| Электрическое питание | стабилизированные напряжения постоянного тока 5 В, ±15 В и 24В |
| Ток потребления, не более | 0,08 А (от источника 5 В) / 0,08 А (от источника 15 В) и от внешних источников питания 24 ± 6 В (2х0,23 А) |
| Степень защиты | IP00 |
| Габаритные размеры (ВхШхГ) | 256 мм х 21 мм х 182 мм |
| Масса, не более | 0,3 кг |
