Модуль цифро-дискретного преобразования ЦДП16
Модуль цифро-дискретного преобразования ЦДП16 предназначен для преобразования цифрового кода в выходной дискретный сигнал и замены модуля ЦДП2.
Комплект поставки
- Модуль цифро-дискретного преобразования ЦДП16 - 1 шт.
- паспорт - 1 экз.
- руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес.

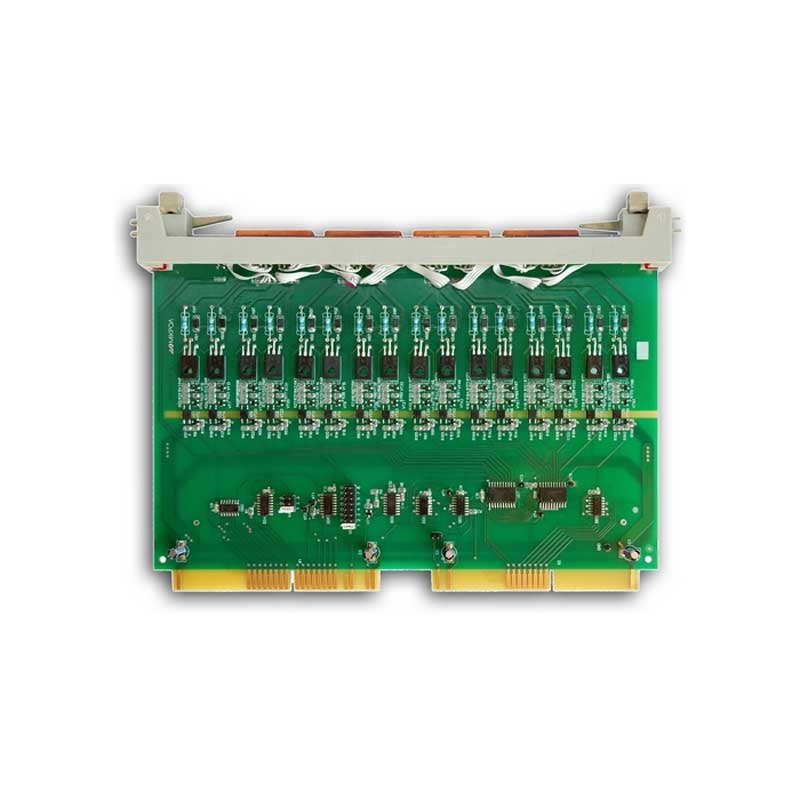

Рис.1 Внешний вид модуля цифро-дискретного преобразования ЦДП16
| Параметр | Значение |
|---|---|
| Количество дискретных выходов | 16 (8 спаренных) гальванически развязаных с входом |
| Тип выхода | выход с открытым коллектором |
| Вид выходного сигнала | |
| логический 0 (состояние ОТКЛ.) | открытое состояние транзистора |
| логическая 1 (состояние ВКЛ.) | закрытое состояние транзистора |
| Полярность выходного сигнала | положительная |
| Напряжение коммутации | 24 В (до 48 В) |
| Ток коммутации | 0,2 А |
| Вид климатического исполнения | УХЛ 4.2 по ГОСТ 15150-69 |
| Электрическое питание | стабилизированное напряжение постоянного тока 5 В |
| Потребляемый ток, не более | 0,43 А |
| Степень защиты | IP00 |
| Габаритные размеры (ВхШхГ) | 253х21х182мм |
| Масса, не более | 0,3 кг |
