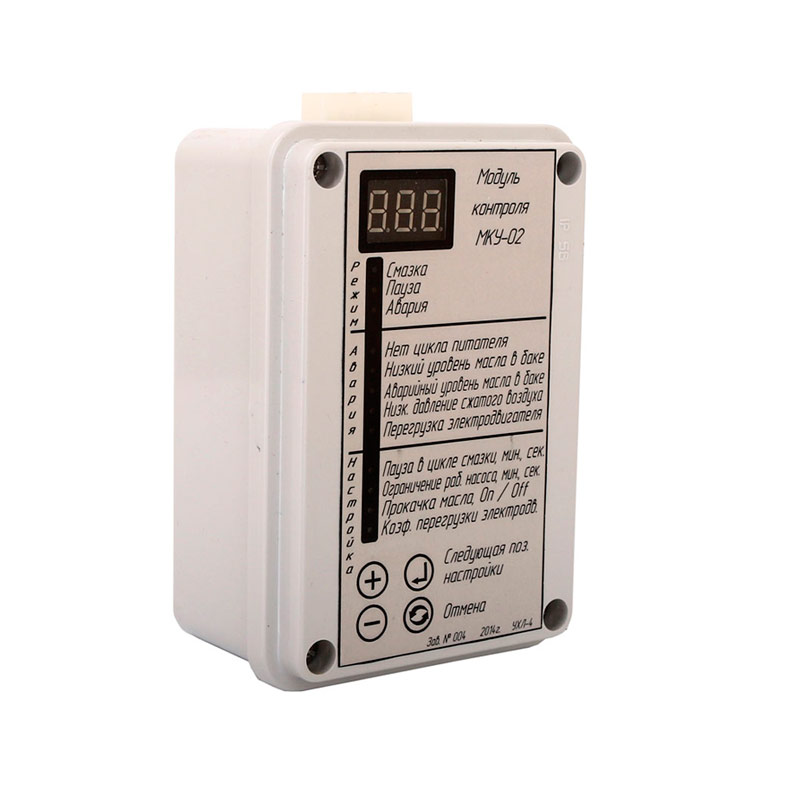

Модуль контроля и управления МКУ-02

Модуль контроля и управления МКУ-02 предназначен для коммутации силовых цепей электродвигателя насоса, автоматического контроля и управления двухлинейной системой смазки.

Конструктивное исполнение

Модуль контроля и управления состоит из металлического корпуса 6 со встроенным блоком управления 4 и штепсельным разъемом 8. На панели управления 1, 3 расположены автоматические выключатели, переключатель режимов работы, блок управления БУ-02. Присоединение проводов внешней коммутации осуществляется через штепсельный разъем 8. При включении автоматических выключателей подается питание на блок управления 4.

Рис.1. Схема модуля МКУ-02

Эксплуатация

Модуль МКУ-02 рассчитан для работы в помещениях при температуре окружающего воздуха от –20 °С до +55°C и относительной влажности не более 80% при температуре + 25°C. Допускаемая виб - рация мест крепления модуля контроля и управления не более 35 Гц при ускорении 0,5 g.

Климатическое исполнение и категория размещения модуля предназначенного для стран:

• с умеренным климатом - УХЛ4. Пример условного обозначения: МКУ-02 УХЛ4.
• с тропическим климатом - О4.1.Пример условного обозначения: МКУ-02 О4.1
