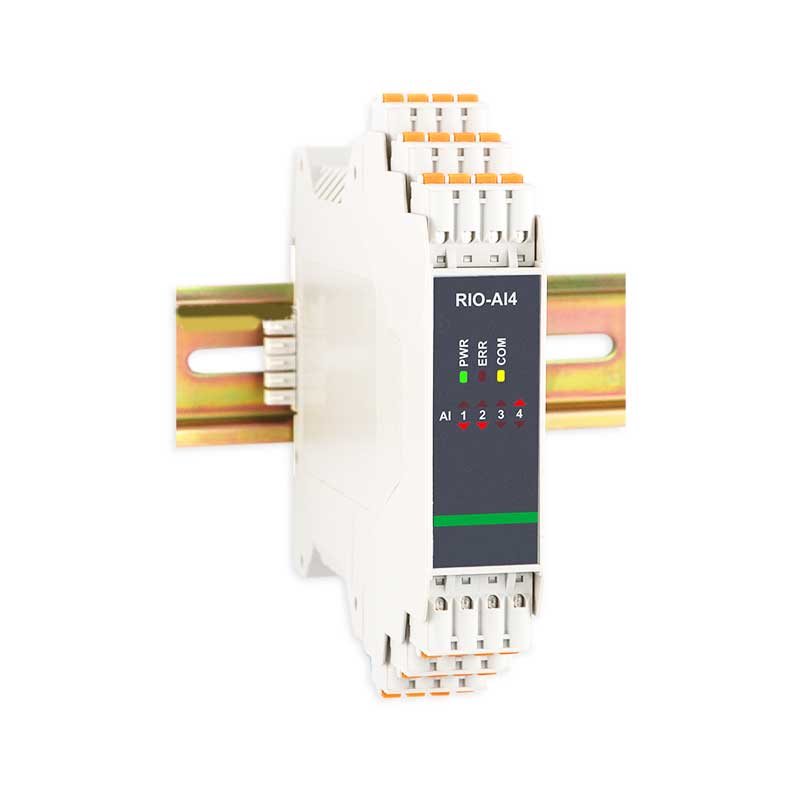

Модуль RIO-AI4

Модуль аналогового ввода унифицированных сигналов 4-х канальный RIO-AI4 предназначен для приема и преобразования в цифровую форму активных и пассивных унифицированных сигналов (для питания пассивных датчиков предусмотрены 4 источника питания 21В/25мА).В модулях используется интеллектуальная система ввода, где каждый модуль имеет встроенный микропроцессор, выполняющий свои задачи и функции по обработке сигналов независимо от блока центрального процессора контроллера или компьютера.

Модуль выполнен как самостоятельное изделие, информационный обмен с которым осуществляется по интерфейсу RS-485, протокол MODBUS RTU.

Выполняемые функции

• Прием и преобразование в цифровую форму сигналов аналоговых датчиков;
• Обработка сигналов (фильтрация, нормирование, масштабирование);
• Выдача по запросу верхнего уровня результатов обработки и диагностической информации о состоянии модуля, состоянии входных сигналов;
• Возможность замены модуля без нарушения целостности системы питания и интерфейсной сети.

Режимы модуля в сети

Модуль RIO-AI4 может функционировать в режиме:

• работы с пользовательскими сетевыми настройками (сетевой адрес, скорость обмена и тайм-аут задается пользователем);
• конфигурации сетевых параметров (сетевой адрес прибора - 1, скорость обмена – 115200 бит/с).

Режимы работы модуля

Модуль RIO-AI4 может работать в двух режимах работы:

• рабочем (модуль работает согласно указанным при конфигурировании настройкам, а по истечении таймаута запроса на передней панели начинает мигать светодиод ERR);
• безопасном (модуль работает совместно с командой слежения за сетью, которая по истечении таймаута запроса засвечивает светодиод ERR, и он будет постоянно гореть).

Условия эксплуатации

• Температура окружающей среды от -40 °С до +70 °С
• Атмосферное давление от 84 до 106,7 кПа
• Вибрация с частотой до 60 Гц с амплитудой до 0,1 мм
• Помещение закрытое взрыво-, пожаробезопасное

Комплект поставки

• Модуль аналогового ввода RIO-AI4 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1*
• Разъем сигнальный 4 конт. РС-4 - 4 шт
• Шинный разъем на DIN-рейку 5конт.РШД-5 - 1 шт

* -1 экземпляр на любое количество модулей при поставке в один адрес

Эксплуатационные ограничения при использовании модуля

Место установки модуля RIO-AI4 должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения модуля;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей модуля;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации модуля необходимо исключить:

• попадание токопроводящей пыли или жидкости на поверхность модуля;
• наличие посторонних предметов вблизи модуля, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к модулю провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

Условия хранения модуля

Срок хранения в потребительской таре - не больше 1 года.

Модуль должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40 °С до плюс 70 °С и относительной влажности от 30 до 80 % (без конденсации влаги). Данные требования являются рекомендуемыми.

Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

В процессе хранения или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

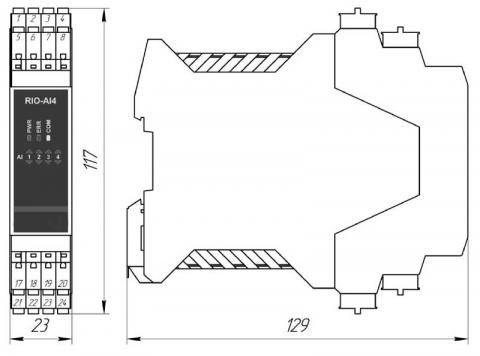

Рис.1 Габаритные размеры RIO-AI4
