Модуль ввода дискретных сигналов МДС-8

Модуль ввода дискретных сигналов переменного тока 220В МДС-8 предназначен для ввода дискретных сигналов переменного тока напряжением ~220В, гальванической изоляции и преобразования в уровни напряжения 24В постоянного тока.

Устройство и принцип действия

Модуль выполнен в виде двухсторонней печатной платы с расположенными на ней радиоэлементами, установленной на монтажную платформу далее – платформа). Платформа состоит из несущего профиля, двух торцевых стенок и двух опорных ножек, соединенных с платформой винтами с крестообразным шлицом. Платформа с помощью опорных ножек крепится на DIN-рейке 35 мм. На плате размещены светодиоды, свечение которых свидетельствует о наличии входного напряжения. Для подключения входных и выходных цепей на плате установлены соединители.

Для защиты от поражения электрическим током при случайном прикосновении к цепям, находящимся под напряжением, над платой установлена защитная панель с предупреждающей надписью.

Схема модуля состоит из резисторов ограничения входного тока, которые одновременно задают порог срабатывания; входных устройств с функцией гальванического разделения входных цепей от выходных и цепей питания; выходных ключей и индикаторов сигнала.

Питание модуля осуществляется постоянным напряжением 24 В. Напряжение питания поступает на входное устройство, которое при наличии входного сигнала определенного уровня формирует напряжение, необходимое для срабатывания выходного ключа, в цепи которого включен светодиод, который своим свечением сигнализирует о наличии входного сигнала.

Комплект поставки

• Модуль ввода дискретных сигналов МДС-8 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экз. на 1-4 изделия при поставке в один адрес
• Рычаг монтажный 236-332 - 1 шт

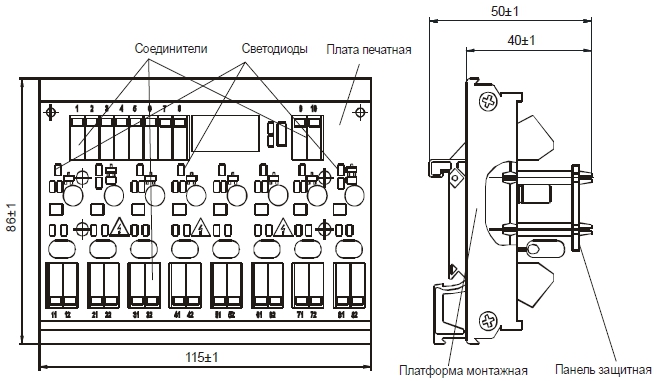

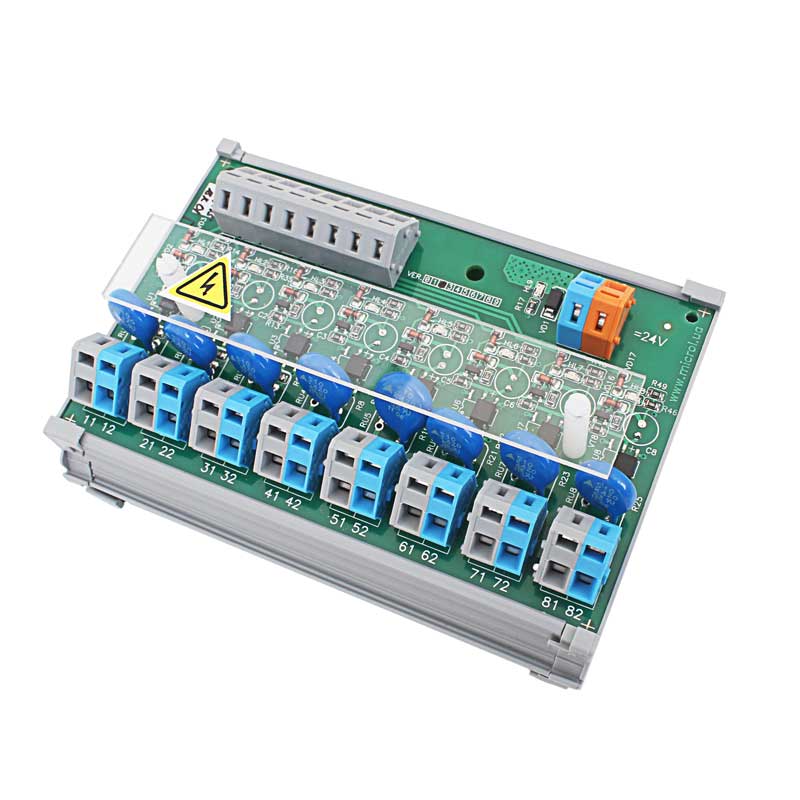

Рис.1 Внешний вид модуля МДС-8
