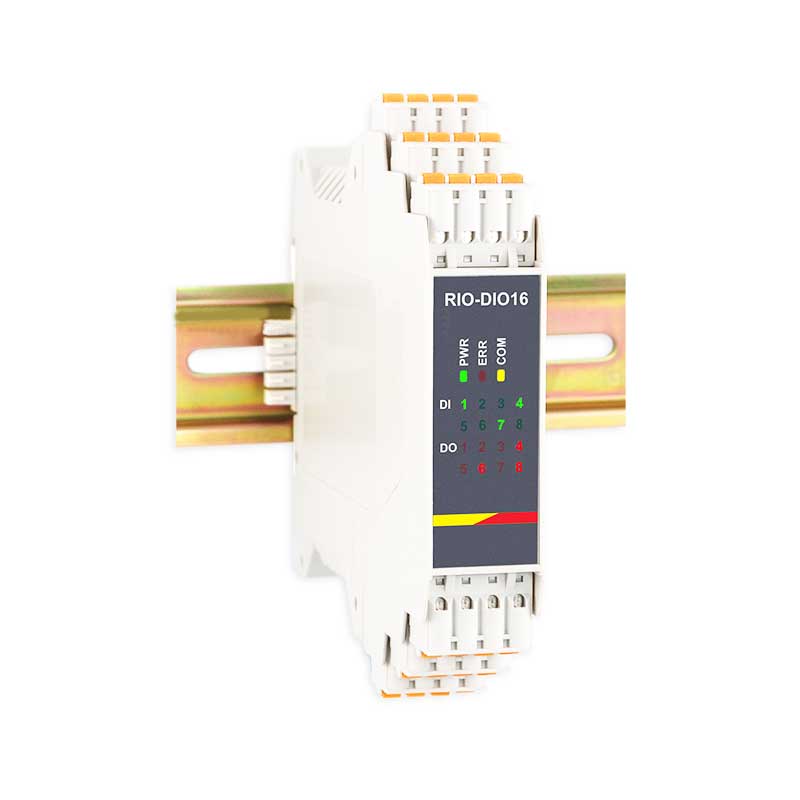

Модуль ввода-вывода RIO-DIO16

Модуль дискретного ввода/вывода RIO-DIO16 предназначен для приема и преобразования в цифровую форму сигналов дискретных датчиков, для формирования дискретных управляющих сигналов по командам управляющего компьютера (контроллера), а также для построения распределенных систем контроля и управления технологическими объектами.

В модулях RIO-DIO16 используется интеллектуальная система вывода, где каждый модуль имеет встроенный микропроцессор, выполняющий свои задачи и функции по обработке сигналов независимо от блока центрального процессора контроллера или компьютера.

Модуль выполнен как самостоятельное изделие, информационный обмен с которым осуществляется по интерфейсу RS-485 по протоколу MODBUS RTU, что позволяет использовать его в качестве удаленного устройства дискретного ввода/вывода при работе в современных сетях управления и сбора информации.

Выполняемые функции

• Прием и преобразование в цифровую форму сигналов дискретных датчиков;
• Формирование выходных дискретных сигналов;
• Ввод дискретных сигналов от датчиков с различным типом выхода («сухой» контакт, n-p-n транзистор с открытым коллектором, логический сигнал);
• Вывод дискретных сигналов с различным типом выхода (транзистор, твердотельное реле, логический сигнал);
• Счет числа импульсов входных сигналов с функциями старт, стоп, сброс;
• Выдача по запросу состояния входных и выходных сигналов;
• Установка выходов в заданное безопасное состояние при включении питания. Состояние выходных устройств после включения питания конфигурируется пользователем;
• Установка выходов в заданное безопасное состояние в аварийных ситуациях. Управление выходными устройствами при отказе интерфейсного канала связи (см. параметр «тайм-аут отсутствия обмена по сети интерфейсной связи») конфигурируется пользователем;
• Возможность замены модуля без нарушения целостности системы питания и интерфейсной сети.
• Возможность использования модуля в качестве удаленного устройства дискретного ввода и вывода при работе в современных сетях управления и сбора информации.

Конструкция

На передней панели модуля размещены:

• Индикаторы режимов работы и состояния модуля,
• Индикаторы состояния дискретных входов и выходов.

На корпусе модуля размещены пружинные разъем-клеммы для внешних соединений.

На задней панели модуля установлен специальный фиксирующий разъем на DIN-рейку, образующий с другими разъемами шину, которая позволяет быстро осуществить механический монтаж и демонтаж модулей.

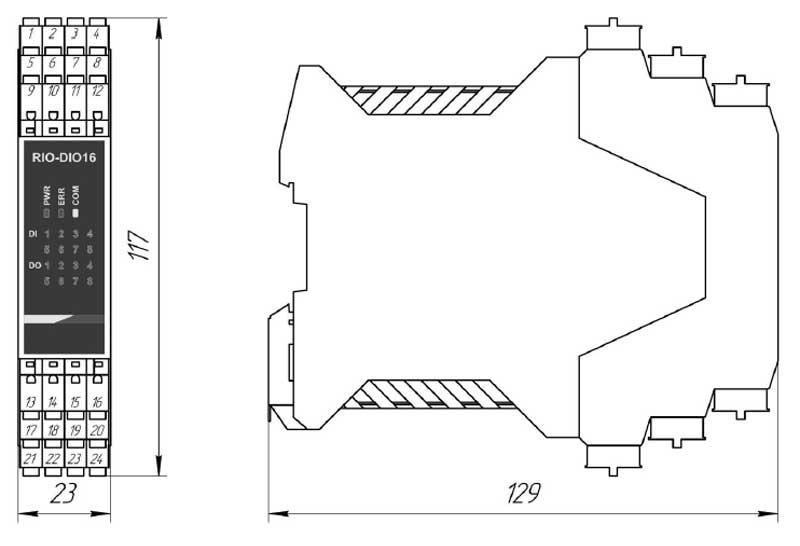

Рис.1 Габаритные размеры RIO-DIO16

Условия эксплуатации

• Температура окружающей среды - от -40 °С до +70 °С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация - с частотой до 60 Гц с амплитудой до 0,1 мм
• Помещение - закрытое взрыво-, пожаробезопасное

Эксплуатационные ограничения при использовании модуля

Место установки модуля RIO-DIO16 должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа
• температура и относительная влажность окружающего воздуха должны соответствовать требованиям климатического исполнения модуля
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей модуля
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации модуля необходимо исключить:

• попадание токопроводящей пыли или жидкости на поверхность модуля;
• наличие посторонних предметов вблизи модуля, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к модулю провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

Комплект поставки

• Модуль дискретного ввода/выводаRIO-DIO16 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экземпляр на любое количество модулей при поставке в один адрес
• Разъем сигнальный 4конт. РС-4 - 6 шт
• Шинный разъем на DIN-рейку 5конт. РШД-5 - 1 шт
