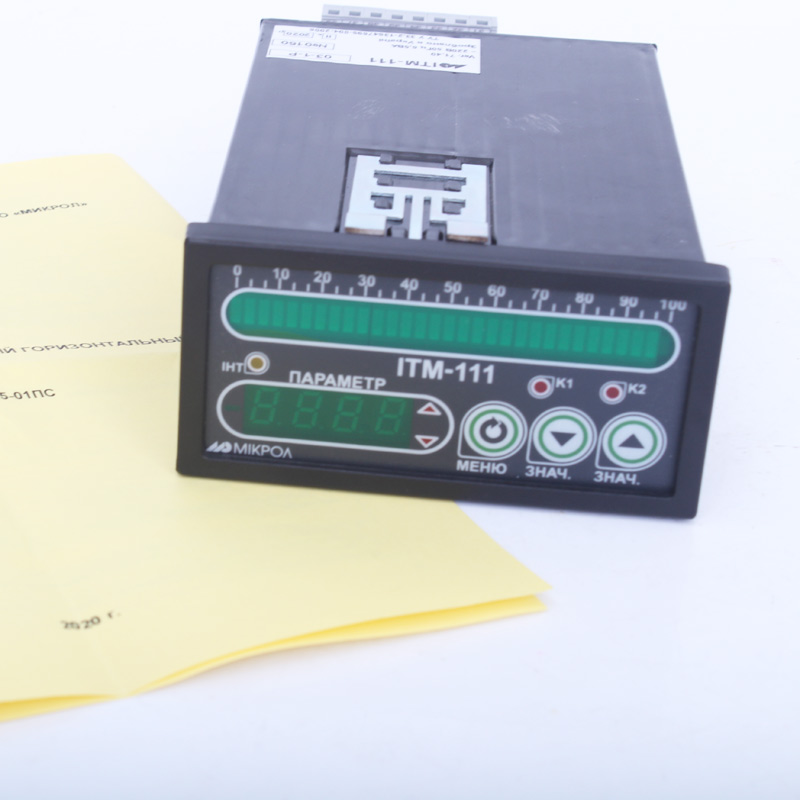

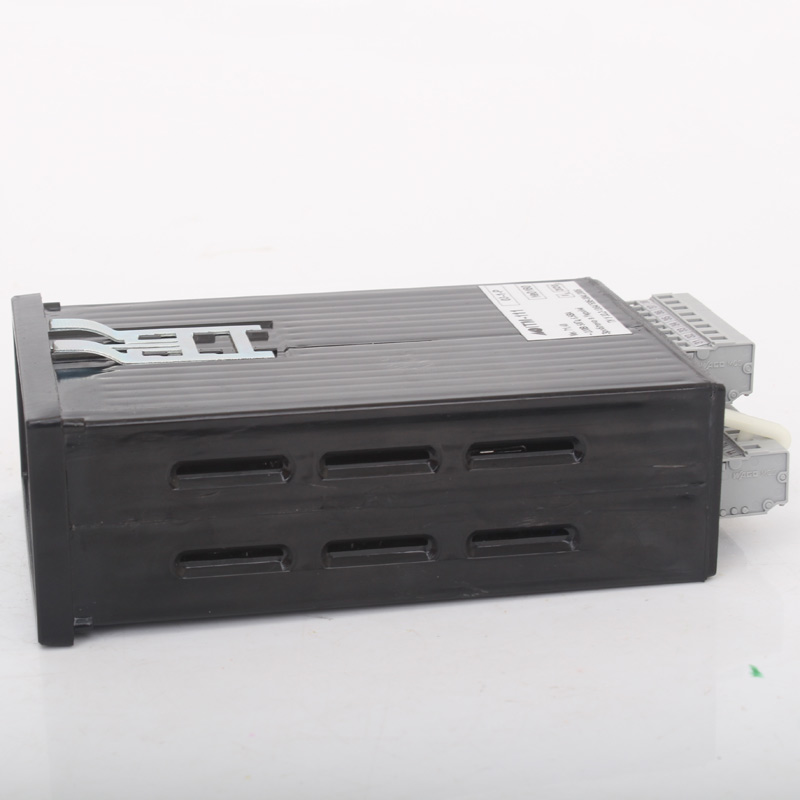

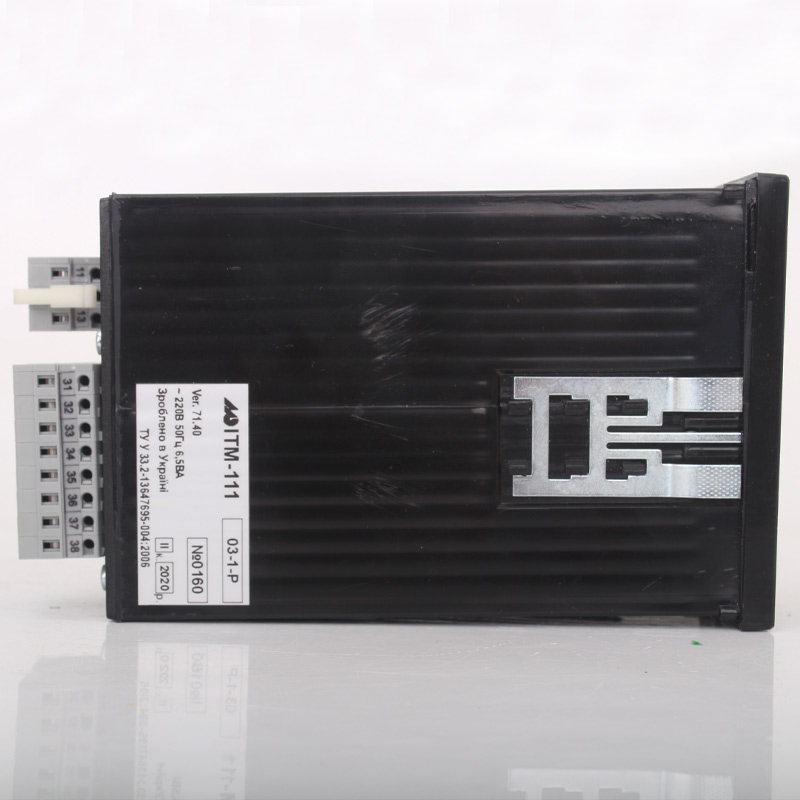

Одноканальный индикатор ИТМ-111(В)

Под заказ

Производитель:

Документация:

Описание
Характеристики
Отзывы

Одноканальный индикатор ИТМ-111(В) предназначен для измерения одного контролируемого входного физического параметра (температура, давление,расход, уровень и т. п.), обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее и линейном индикаторе.

Структура условного обозначения

Комплектация
Обозначение	Наименование	Количество	Примечание
ПРМК.421457.045	Индикатор технологический микропроцессорный ИТМ-111	*	Согласно заказа
ПРМК.421457.046	Индикатор технологический микропроцессорный ИТМ-111В	*	Согласно заказа
	Комплект монтажных зажимных элементов	1 (2 зажима)	Устанавливается на корпусе индикатора
ПРМК.421457.045 ПС	Паспорт	1	1 шт. по заказу для ИТМ-111
ПРМК.421457.046 ПС	Паспорт	1	1 шт. по заказу для ИТМ-111В
ПРМК.421457.025 РЭ	Руководство по эксплуатации	1	1 экземпляр на все заказанные приборы при поставке в один адрес
231-103/026-000	Разъем сетевой	1	только для индикатора с питанием 220В
734-203	Разъем сетевой	1	только для индикатора с питанием 24В
231-108/026-000	Разъем для подключения внешних входных и выходных цепей	2
231-131	Рычаг монтажный для клемм	1
734-230	Рычаг монтажный для клемм питания	1	только для индикатора с питанием 24В

Функциональность

Аналоговые входы

Один физический аналоговый вход, который может преобразовывается (масштабироваться, линеаризоваться, нормализоваться) по двум независимым программным каналам
Каждый аналоговый вход может быть сконфигурирован на подключение любого типа датчика:
- унифицированный сигнал
- термопреобразователь сопротивления
- термопара
Масштабирование шкал измеряемых параметров в технологических единицах
Линеаризация входных сигналов
Входной цифровой фильтр аналоговых входов от воздействия помех
Извлечение квадратного корня (измерение расхода по перепаду давления)
Мониторинг исправности датчиков (линий связи, измерительного канала)

Математические функциональные блоки

Два математических функциональных блока
Выбор математической функции для каждого функционального блока: вычитание, суммирование, умножение, деление, интегрирование и измерение влажности
Сигнализация отклонения от уставок минимума и максимума выхода функционального блока

Окна отображения

Два окна отображения
Выбор и конфигурирование структуры каждого окна отображения
Выбор параметров, которые выводятся на цифровой дисплей и линейный идикатор в каждом окне отображения: любая из измеряемых или вычисляемых величин

Индикация

Один цифровой дисплей и один линейный индикатор
Индикатор двух величин (измеренной и вычисленной)
Индикация параметров в технологических единицах на цифровом дисплее и в процентах (0-100%) на линейном 31 (21) сегментном светодиодном индикаторе
Выбор метода индикации линейного индикатора - сегмент, гистограмма
Выбор точности линейной индикации: 2,5%, 5%

Сигнализация

Технологическая сигнализация отклонения от уставок минимум и максимум для каждого измеряемого и вычисляемого параметра
Параметр отображения сигнализации: без квитирования, с квитированием

Аналоговый выход

В базовой модели аналоговый выход отсутствует в, но возможен заказ опции одного аналогового выхода
Используется для ретрансмиссии аналогового входа, выходов функциональных блоков или значения передаваемого по интерфейсу
Масштабирование и преобразование (прямая или обратная шкала) сигнала ретрансмиссии
Функция ретрансмиссии позволяет подключать прибор к самописцам, регистраторам и другим устройствам

Дискретные выходы

Два свободно-программируемых дискретных выходы
Программируемая логика работы выходных устройств (интерфейсный вывод, больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX (относительно MIN– MAX соответствующего DO), обобщенная сигнализация, не используется, выход откл)
Используются для управления оборудованием или сигнализации технологических нарушений

Интерфейс

Гальванически разделенный интерфейс RS-485, протокол связи ModBus RTU (сбор информации, конфигурация, управление)
Скорость обмена - до 921 Кбит/с
Работа в сети по двум режимам: MASTER или SLAVE

Безопасность и защита параметров

Сохранение параметров при отключении питания
Защита от несанкционированного изменения параметров (пароль на вход в меню конфигурации)

Защита от перегрузок по линии питания

Гальваническая развязка входов и выходов от питания прибора
Защита входов от перенапряжения
Фильтр подавления сетевых помех
Стойкость к кратковременному пропаданию сетевого напряжения

Встроенный источник питания

Встроен источник постоянного тока для питания пассивного аналогового датчика

Техническая характеристика	Значение
Аналоговый входной сигнал
Количество аналоговых входов	1
Диапазон изменения входного сигнала:
Унифицированные	0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Напряжения	0-50мВ, 0-75 мВ, 0-200 мВ, 0-1 В, 0-5 В
От термопреобразователей сопротивления	ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
От термопар	ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
	0,1 сек
Гальваническая изоляция	трехуровневая (по входу, выходу, питанию)
Период обновления информации на дисплее: не более	0,5 сек
Основная приведенная погрешность преобразования	± 0,2%
Характеристики встроенного источника питания для пассивного датчика	21В / 25мА
Аналоговый выходной сигнал (опция)
Количество аналоговых выходов	1 (при заказе опции аналогового выхода)
Тип выходного аналогового сигнала	0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала	±0,2%
Цифровая индикация
Количество цифровых дисплеев	1
Точность индикации	±0,01%
Количество разрядов цифрового индикатора	4
Высота цифр светодиодных индикаторов	8 мм
Линейная индикация
Количество сегментов линейного индикатора:
- ИТМ-111В	21 (вертикальное положение линейного индикатора)
- ИТМ-111	31 (горизонтальное положение линейного индикатора)
Тип индикатора	сегмент, гистограмма
Точность линейной индикации	5,0% (2,5% - с мигающим сегментом)
Дискретные выходные сигналы
Количество дискретных выходов	2
Типы выходов:
- транзистор ОК	до 40В, 100мА
- механическое реле (переключаемый контакт)	до 250В, 8А переменного тока при резистивной нагрузке
	до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4)
	от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке
Твердотельное реле	до 60В, 1АAC/ADC
Гальваническая развязка дискретных вых	между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)
Последовательный интерфейс RS-485
Тип канала	Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков	32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети	1200 метров
Количество активных передатчиков	1 (только один передатчик активный)
Максимальное количество узлов в сети	250 с учетом магистральных усилителей
Вид кабеля	витая пара, экранированная витая пара
Гальваническая развязка	интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи	Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного тока	100 .. 242 В, 50 Гц
• постоянного тока	18 .. 36 В
Потребляемая мощность от сети переменного тока, не более:	6,5 ВА
Ток потребления по питанию 24В, не более:	180 мА
Корпус. Условия эксплуатации
Тип корпуса	щитовой, IP30
Габаритные размеры (ВхШхГ):
- ИТМ-111	48х96х141 мм
- ИТМ-111В	96х48х141 мм
Масса блока, не более	0,35 кг
Температура окружающей среды	от -40°С до +70°С
Атмосферное давление	от 84 до 106,7 кПа
Вибрация с частотой / амплитудой	до 60Гц / до 0,1мм
