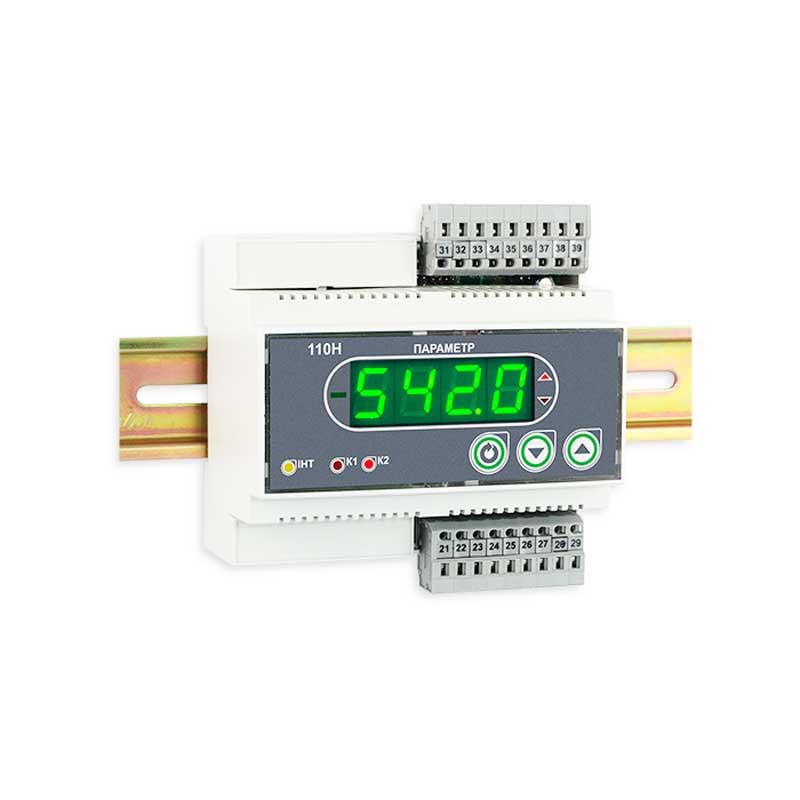

Одноканальный микропроцессорный индикатор ИТМ-110H

Одноканальный микропроцессорный индикатор ИТМ-110H предназначен для измерение одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработка, преобразование, использование математических функций и отображение на встроенном четырехразрядном цифровом дисплее.

Конструкция

На передней панели индикатора размещены:

• Цифровой дисплей,
• Индикаторы уставок MIN-MAX технологической сигнализации,
• Индикатор состояния дискретного выхода,
• Индикатор работы интерфейса,
• Клавиши программирования.

На задней панели индикатора размещены пружинные разъем-клеммы для внешних соединений.

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

Функциональные возможности

Аналоговые входы

• Один физический аналоговый вход, который может преобразовывается (масштабироваться, линеаризоваться, нормализоваться) по двум независимым программным каналам
• Каждый аналоговый вход может быть сконфигурирован на подключение любого типа датчика:
  • унифицированный сигнал
  • термопреобразователь сопротивления
  • термопара
• Масштабирование шкал измеряемых параметров в технологических единицах
• Линеаризация входных сигналов
• Входной цифровой фильтр аналоговых входов от воздействия помех
• Извлечение квадратного корня (измерение расхода по перепаду давления)
• Мониторинг исправности датчиков (линий связи, измерительного канала)

Математические функциональные блоки

• Два математических функциональных блока
• Выбор математической функции для каждого функционального блока: вычитание, суммирование, умножение, деление, интегрирование и измерение влажности
• Сигнализация отклонения от уставок минимума и максимума выхода функционального блока

Окна отображения

• Два окна отображения
• Выбор и конфигурирование структуры каждого окна отображения
• Выбор параметров, которые выводятся на цифровой дисплей в каждом окне отображения: любая из измеряемых или вычисляемых величин

Индикация

• Один большой цифровой дисплей
• Индикатор одной (измеряемой и/или вычисляемой) величины
• Индикация параметра в технологических единицах на цифровом дисплее

Сигнализация

• Технологическая сигнализация отклонения от уставок минимум и максимум для каждого измеряемого и вычисляемого параметра
• Параметр отображения сигнализации: без квитирования, с квитированием

Аналоговый выход

• В базовой модели аналоговый выход отсутствует в, но возможен заказ опции одного аналогового выхода
• Используется для ретрансмиссии аналогового входа, выходов функциональных блоков или значения передаваемого по интерфейсу
• Масштабирование и преобразование (прямая или обратная шкала) сигнала ретрансмиссии
• Функция ретрансмиссии позволяет подключать прибор к самописцам, регистраторам и другим устройствам

Дискретные выходы

• Два свободно-программируемых дискретных выходы
• Программируемая логика работы выходных устройств (интерфейсный вывод, больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX (относительно MIN– MAX соответствующего DO), обобщенная сигнализация, не используется, выход откл)
• Используются для управления оборудованием или сигнализации технологических нарушений

Интерфейс

• Гальванически разделенный интерфейс RS-485, протокол связи ModBus RTU (сбор информации, конфигурация, управление)
• Скорость обмена - до 921 Кбит/с
• Работа в сети по двум режимам: MASTER или SLAVE

Безопасность и защита параметров

• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров (пароль на вход в меню конфигурации)

Защита от перегрузок по линии питания

• Гальваническая развязка входов и выходов от питания прибора
• Защита входов от перенапряжения
• Фильтр подавления сетевых помех
• Стойкость к кратковременному пропаданию сетевого напряжения

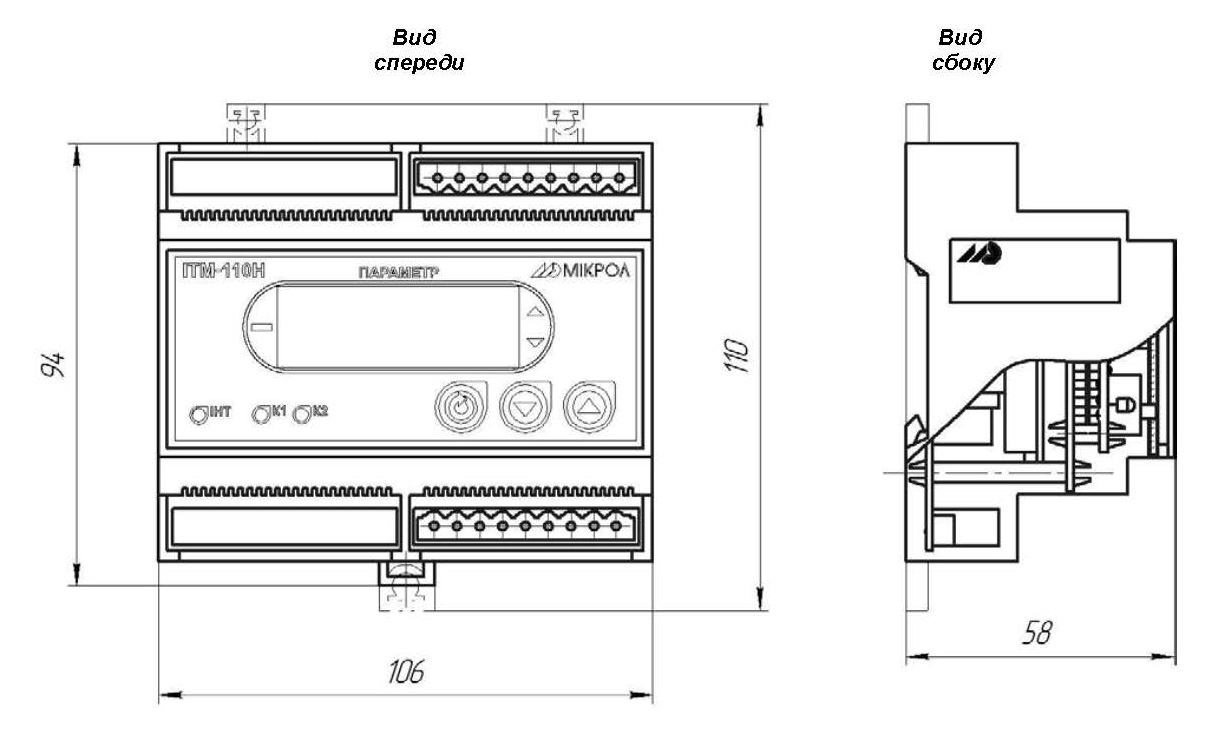

Рис.1 Габаритные размеры ИТМ-110H
