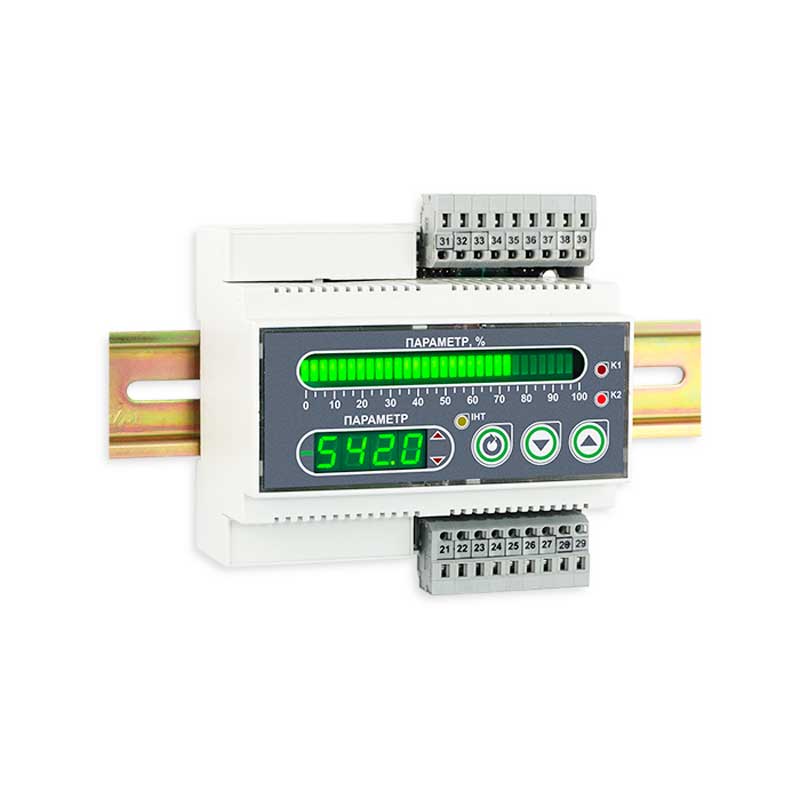

Одноканальный микропроцессорный индикатор ИТМ-111Н
Одноканальный микропроцессорный индикатор ИТМ-111Н предназначен для измерения одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования, использования математических функций и отображения на встроенном четырехразрядном цифровом дисплее и на горизонтальном линейном индикаторе.
Примеры применения индикаторов
- Индикация положения шагового двигателя в "плюс" и "минус" , тоесть кута поворота в одну и другую сторону относительно "нулевого" положения.
- Индикация параметров с контроллера или другого устройства, запрашиваемая по интерфейсу RS-485, протокол ModBus. В этом случае индикатор выступает мастером в сети ModBus.
- Дозирование количества вещества по аналоговому датчику расхода. Сигнал с датчика расхода интегрируется (накапливается) и по достижению заданной уставки срабатывает дискретный выход, который в свою очередь отключает насос подачи жидкости.
Условия эксплуатации
- Температура окружающей среды - от -40°С до +70°С
- Атмосферное давление - от 84 до 106,7 кПа
- Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм
Функциональные возможности
Аналоговые входы
- Один физический аналоговый вход, который может преобразовывается (масштабироваться, линеаризоваться, нормализоваться) по двум независимым программным каналам
- Каждый аналоговый вход может быть сконфигурирован на подключение любого типа датчика:
- унифицированный сигнал
- термопреобразователь сопротивления
- термопара
- Масштабирование шкал измеряемых параметров в технологических единицах
- Линеаризация входных сигналов
- Входной цифровой фильтр аналоговых входов от воздействия помех
- Извлечение квадратного корня (измерение расхода по перепаду давления)
- Мониторинг исправности датчиков (линий связи, измерительного канала)
Математические функциональные блоки
- Два математических функциональных блока
- Выбор математической функции для каждого функционального блока: вычитание, суммирование, умножение, деление, интегрирование и измерение влажности
- Сигнализация отклонения от уставок минимума и максимума выхода функционального блока
Окна отображения
- Два окна отображения
- Выбор и конфигурирование структуры каждого окна отображения
- Выбор параметров, которые выводятся на цифровой дисплей и линейный идикатор в каждом окне отображения: любая из измеряемых или вычисляемых величин
Индикация
- Один цифровой дисплей и один линейный индикатор
- Индикатор двух величин (измеренной и вычисленной)
- Индикация параметров в технологических единицах на цифровом дисплее и в процентах (0-100%) на линейном 31 сегментном светодиодном индикаторе
- Выбор метода индикации линейного индикатора - сегмент, гистограмма
- Выбор точности линейной индикации: 1,7%, 3,3%
Сигнализация
- Технологическая сигнализация отклонения от уставок минимум и максимум для каждого измеряемого и вычисляемого параметра
- Параметр отображения сигнализации: без квитирования, с квитированием
Аналоговый выход
- В базовой модели аналоговый выход отсутствует в, но возможен заказ опции одного аналогового выхода
- Используется для ретрансмиссии аналогового входа, выходов функциональных блоков или значения передаваемого по интерфейсу
- Масштабирование и преобразование (прямая или обратная шкала) сигнала ретрансмиссии
- Функция ретрансмиссии позволяет подключать прибор к самописцам, регистраторам и другим устройствам
Дискретные выходы
- Два свободно-программируемых дискретных выходы
- Программируемая логика работы выходных устройств (интерфейсный вывод, больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX (относительно MIN– MAX соответствующего DO), обобщенная сигнализация, не используется, выход откл)
- Используются для управления оборудованием или сигнализации технологических нарушений
Интерфейс
- Гальванически разделенный интерфейс RS-485, протокол связи ModBus RTU (сбор информации, конфигурация, управление)
- Скорость обмена - до 921 Кбит/с
- Работа в сети по двум режимам: MASTER или SLAVE
Безопасность и защита параметров
- Сохранение параметров при отключении питания
- Защита от несанкционированного изменения параметров (пароль на вход в меню конфигурации)
Защита от перегрузок по линии питания
- Гальваническая развязка входов и выходов от питания прибора
- Защита входов от перенапряжения
- Фильтр подавления сетевых помех
- Стойкость к кратковременному пропаданию сетевого напряжения

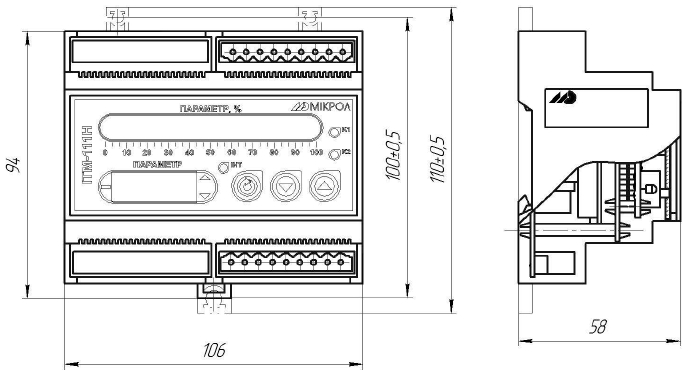

Рис.1 Габаритные размеры ИТМ-111Н
| Техническая характеристика | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 1 |
| Диапазон изменения входного сигнала: | |
| - унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| - напряжения | 0-75 мВ, 0-200 мВ, 0-2 В, 0-10 В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| - от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,1 сек |
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Период обновления информации на дисплее: не более | 0,5 сек |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Аналоговый выходной сигнал (опция) | |
| Количество аналоговых выходов | 1 (при заказе опции аналогового выхода) |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм) |
| Основная приведенная погрешность формирования выходного сигнала | ±0,2% |
| Цифровая индикация | |
| Количество цифровых дисплеев | 1 |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 8 мм |
| Линейная индикация | |
| Количество сегментов линейного индикатора: | 31 |
| Тип индикатора | сегмент, гистограмма |
| Точность линейной индикации | 3,3% (1,7% - с мигающим сегментом) |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 2 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 250В, 8А переменного тока при резистивной нагрузке |
| до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4) | |
| от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| - твердотельное реле | до 40В, 0.5АAC/ADC |
| Гальваническая развязка дискретных вых | между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В) |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | 100 .. 242 В, 50 Гц |
| • постоянного тока | 18 .. 36 В |
| Потребляемая мощность от сети переменного тока, не более: | 4,5 ВА |
| Ток потребления по питанию 24В, не более: | 150 мА |
