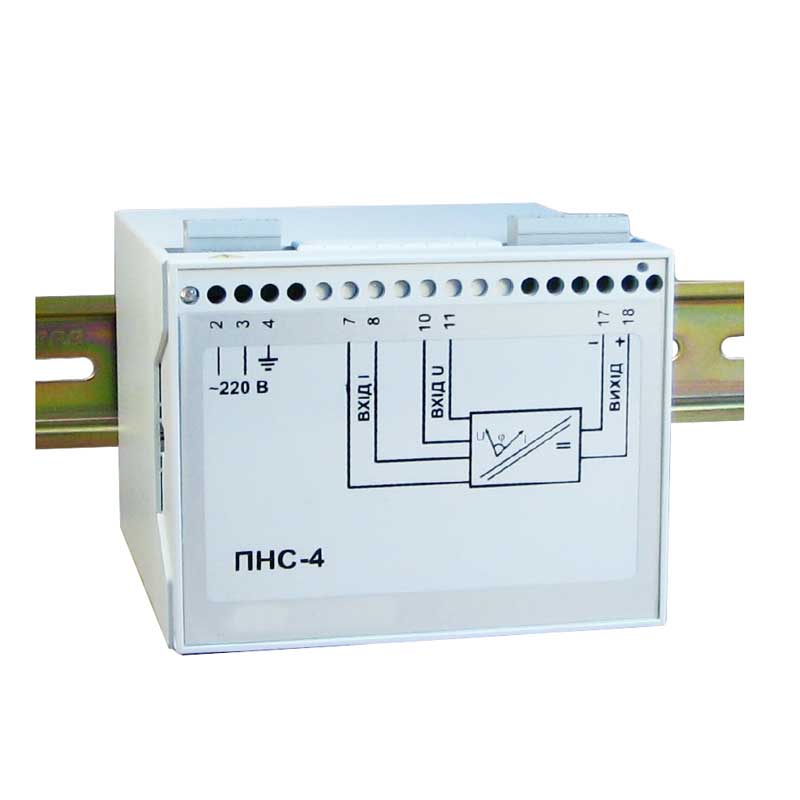

Преобразователь фазового сдвига ПНС-4
Преобразователь фазового сдвига ПНС-4 предназначен для преобразования фазового сдвига между током и напряжением в сетях переменного тока в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока.
Особенности подключения
Подключение осуществляется с помощью клеммных разъемов. При подключении используйте одножильные или многожильные тонкопроволочные провода, рассчитанные на максимальные токи, которые возможны при эксплуатации блока.Провода не должны иметь повреждений изоляции и подрывов токоведущих жил. Скрученные концы проводов не должны иметь торчащих отдельных жил. Для надежности контакта с клеммами концы проводов следует облудить или оконцевать.Прокладка кабелей и жгутов должна соответствовать требованиям действующих «Правил устройства электроустановок»
Область применения
Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности
Комплект поставки
- Преобразователь угла сдвига фаз ПНС-4 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - экземпляр на 1-4 преобразователя при поставке в один адрес.
- Клеммный соединитель 232-102 - 3 шт
- Клеммный соединитель 232-103 - 1 шт
- Рычаг монтажный для клеммных соединителей 231-131 - 1 шт

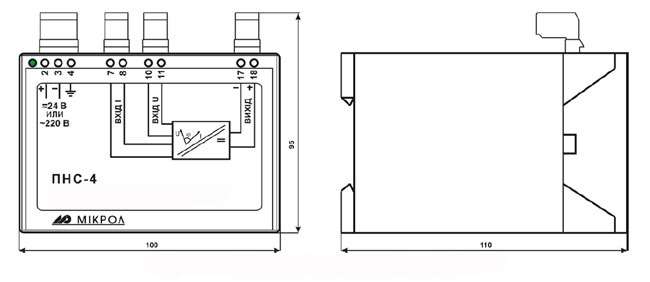

Рис.1 Габаритные размеры ПНС-4
| Параметр | Значение |
|---|---|
| Входной сигнал - переменный ток частотой от 50 до 400 Гц. | От 0 до 1 А / От 0 до 2,5 А / От 0 до 5 А |
| Входной сигнал - переменное напряжение частотой от 50 до 400 Гц. | От 20 до 120 В / От 80 до 240 В |
| Диапазон преобразования фазового сдвига | От 90° до минус 90° |
| Выходной сигнал одно- или двухполярный | 0(-5)-5 мА , Rн ≤ 2000 Ом / 0(-20)-20 мА, Rн ≤ 500 Ом / 4-20 мА, Rн ≤ 500 Ом / 0(-10)-10 в |
| Погрешность преобразования входного сигнала выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает | 0,5 % |
| Электрическое сопротивление изоляция между всеми цепями и корпусом, между входом и выходом составляет при температуре 20С и влажности не более 80%. | 40 МОм |
| Электрическая изоляция между всеми цепями и корпусом, между входом и выходом выдерживает в течении 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой 50 Гц при температуре 20С и влажности не более 80%. | 2000 В |
| Напряжение питания | |
| переменный ток | 220 В (+22; -33) |
| постоянный ток | 24 В (+4; -4) |
| Потребляемая мощность | |
| переменный ток 220В | Не более 5 ВА |
| постоянный, переменный ток 24 В | Не более 120 мА |
| Габаритные размеры ВхШхГ | 96 х 100 х 110 мм |
| Масса | Не более 0,5 кг |
