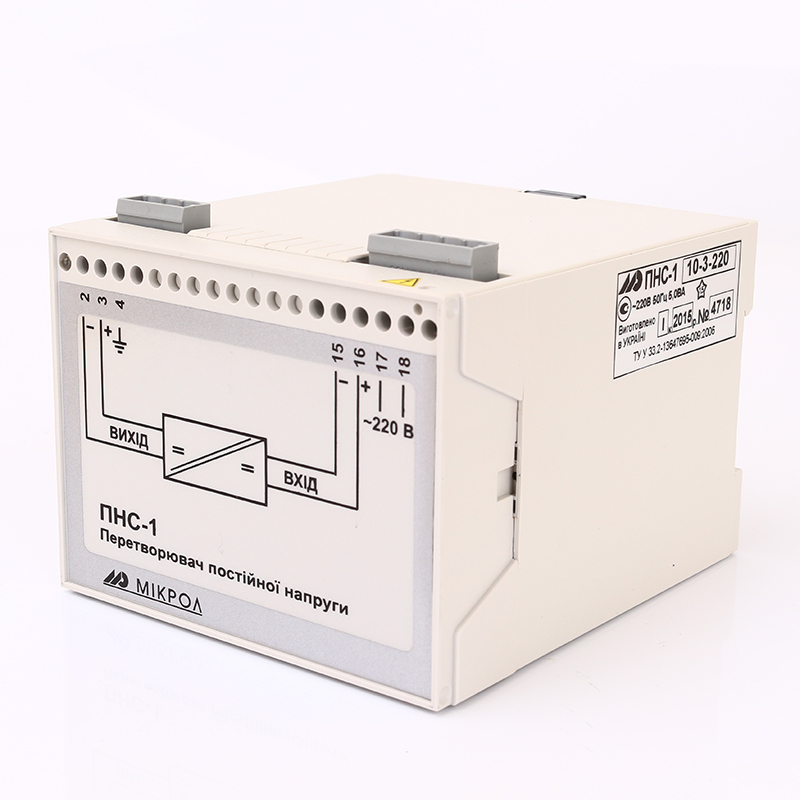

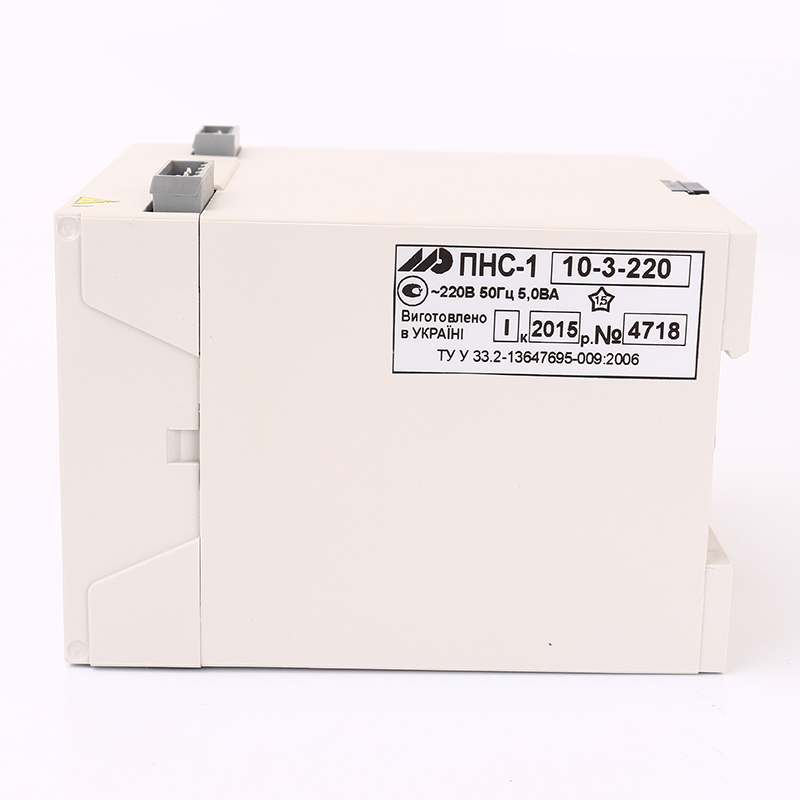

Преобразователь напряжения и тока ПНС-1
Преобразователь напряжения и тока ПНС-1 используется для преобразования параметров электрических цепей постоянного напряжения, постоянного тока.
Область применения
- Контроль работы электрических сетей и установок
- Контроль показателей качества электрической энергии на предмет пригодности ее использования (для оборудования, чувствительного к качеству питающего напряжения, например, высококачественная оргтехника, медицинское, измерительное оборудование, средства связи)
- Автоматизация объектов электроэнергетики
- АСУТП энергоемких объектов различных отраслей промышленности
- Преобразование параметров электрических цепей постоянного и переменного тока (силы тока, напряжения) в выходной унифицированый сигнал
- Преобразование сигналов от датчиков
- Гальваническая изоляция унифицированных токовых сигналов и напряжений
Функциональные возможности
ПНС-1 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности. По стойкости к климатическому воздействию ПНС-1 отвечает исполнению группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С.
По стойкости к механическому воздействию ПНС-1 отвечает исполнению 5 согласно ГОСТ 22261. По защищенности от твердых посторонних тел (пыли), воды ПНС-1 отвечает исполнению IP30 согласно ГОСТ 14254-96.
Преобразователь ПНС-1 может эксплуатироваться только в закрытых взрывобезопасных помещениях.
Обозначение при заказе
ПНС-1-АА-В-U, где:
- АА — код входного сигнала:
- см. технические характеристики моделей ПНС-1
- B — код выходного сигнала:
- 1 — 0-5мА;
- 2 — 0-20мА,
- 3 — 4-20мА;
- 4 — 0-10В;
- 5 — (-5…5)мА;
- 6 — (-20…20)мА;
- 7 — (-10…10)В;
- U - напряжение питания:
- 220 - 220В переменного тока,
- 24 - 24В постоянного тока.

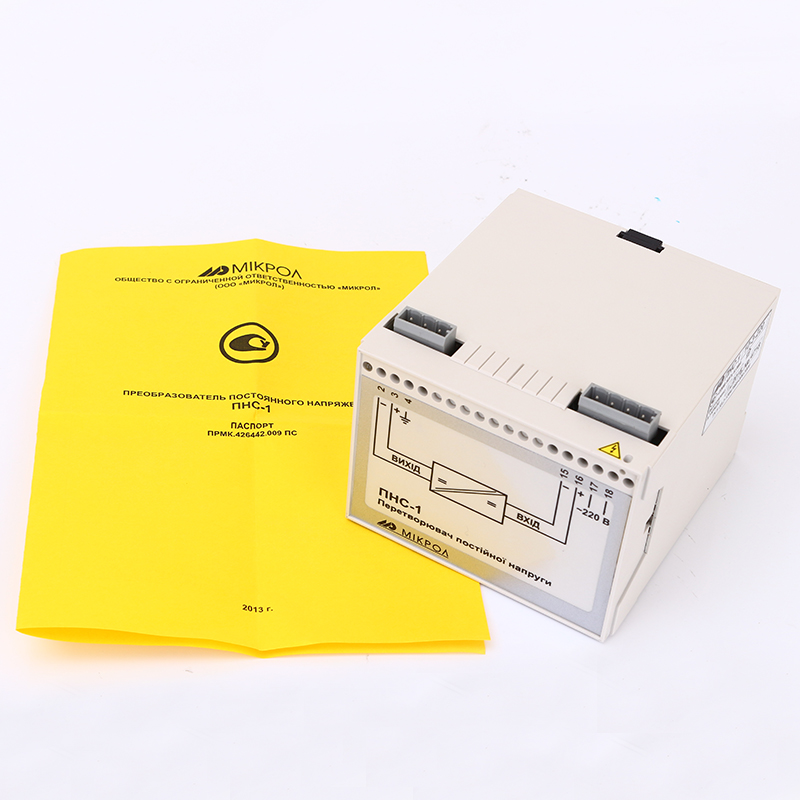

Комплект поставки
- Преобразователь постоянного напряжения ПНС-1 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 экземпляр на 1-4 преобразователя при поставке в один адрес
- Клеммный соединитель 232-103 - 1 шт
- Клеммный соединитель 232-104 - 1 шт
- Рычаг монтажный для клеммных соединителей 231-131 - 1 шт

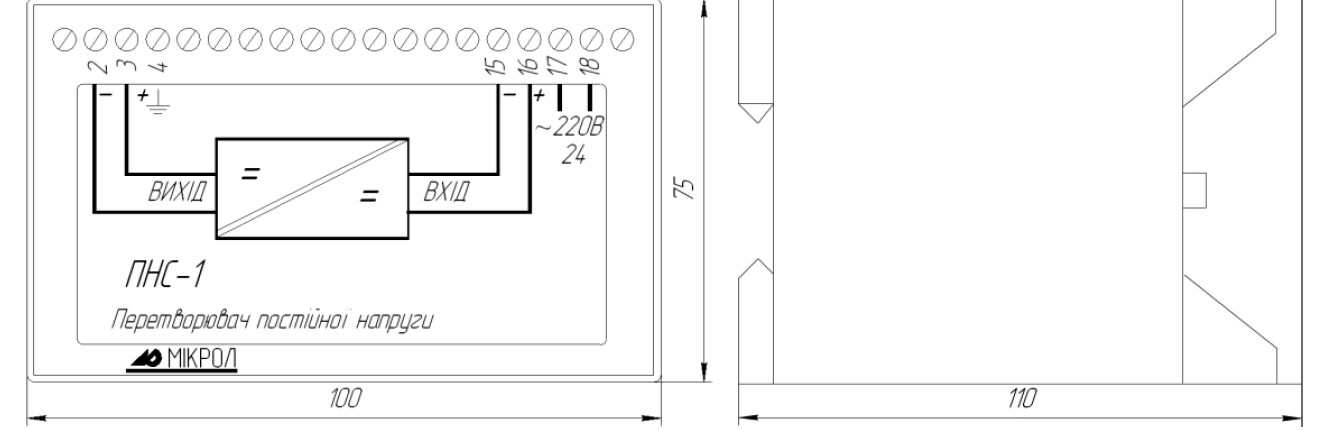

Рис.1 Габаритные размеры ПНС-1
| Параметр | Значение |
|---|---|
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Сопротивление изоляции | не менее 40МОм при 1500В |
| Диапазоны входного сигнала [в скобках указан код входа] | |
| постоянное напряжение | [01] 0-75мВ (с шунта) / [02] 0-10В / [03] 0-15В [04] 0-60В / [05] 0-100В / [06] 0-150В / [07] 0-250В / [08] 0-500В / [13] (-75-75)мВ / [14] (-10-10)В / [15] (-15-15)В / [16] (-60-60)В / [17] (-100-100)В / [18] (-150-150)В / [19] (-250-250)В / [20] (-500-500)В |
| постоянный ток | [10] 0-5мА / [11] 0-20мА / [12] 4-20мА / [21] -5-5мА / [22] -20-20мА |
| Диапазон выходного сигнала | 0-5 мА, Rн<2кОм, 0-20 мА, 4-20 мА, Rн2кОм |
| Основная приведенная погрешность преобразования | ±0,2% |
| Напряжение питания | от сети переменного тока ~(220±22)В, (50±1)Гц |
| Температура окружающей среды | от -40°С до +70°С |
| Потребляемая мощность | не более 6 Вт |
| Корпус (ВхШхГ) | 95х100х110 DIN VDE 0470, IP30 |
| Крепление | рельс DIN35х7.5 EN50022, настенное |
| Масса | не более 0,55 кг |
