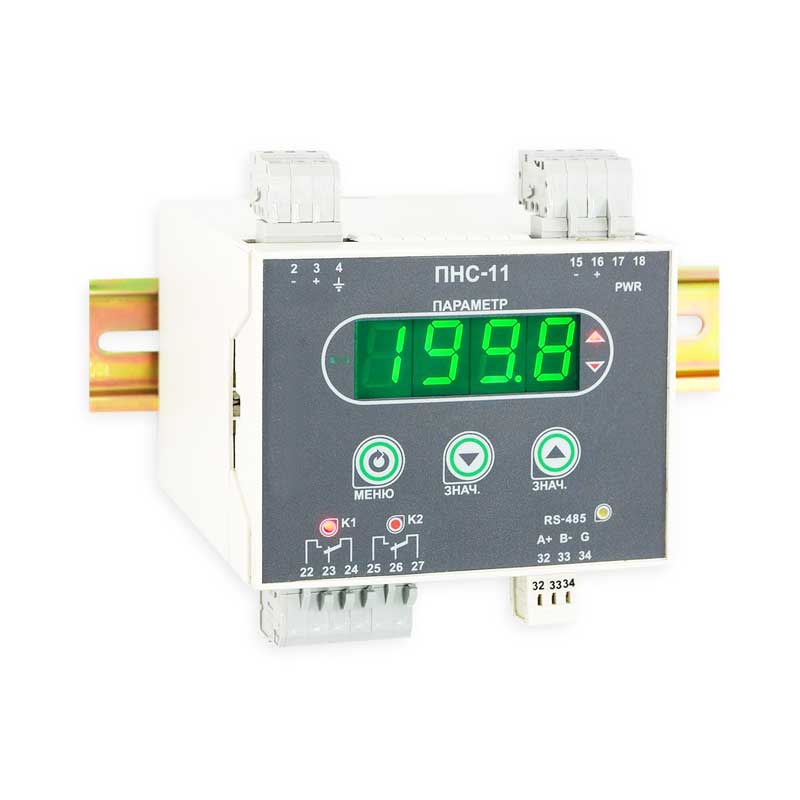

Преобразователь ПНС-11

Преобразователь постоянного напряжения и тока показывающий ПНС-11 служит длянепрерывного преобразования постоянного напряжения или тока в унифицированный аналоговый сигнал, преобразования и отображения текущего значения входного сигнала на встроенном цифровом дисплее.

Функциональные возможности

Аналоговый вход

• Измерение
  • постоянного напряжения:
    • от 0 мВ до 75 мВ (с шунта);
    • от 0 В до 10 В;
    • от 0 В до 15 В;
    • от 0 В до 60 В;
    • от 0 В до 100 В;
    • от 0 В до 150 В;
    • от 0 В до 250 В;
    • от 0 В до 500 В.
  • постоянного тока:
    • от 0 мА до 5 мA;
    • от 0 мА до 20 мA;
    • от 4 мА до 20 мA.
• Масштабирование шкал измеряемых параметров в технологических единицах
• Линеаризация входного сигнала
• Входной цифровой фильтр аналоговых входов от воздействия помех
• Извлечение квадратного корня
• Мониторинг исправности датчиков (линий связи, измерительного канала)

Функциональный блок интегрирования

• Функция интегрирования входного сигнала
• Выбор режима сброса интегрального значения
• Сигнализация отклонения от уставок минимума и максимума выхода функционального блока интегрирования

Аналоговый выход

• Непрерывное аппаратное пропорциональное преобразование входного сигнала на аналоговый выход устройства. Данная функция позволяет подключать прибор к контроллерам, самописцам, регистраторам и другим устройствам
• Аналоговый выход может быть настроен на любой из унифицированных сигналов

Дискретные выходы

• Два свободно­программируемых дискретных выхода
• Программируемая логика работы выходных устройств (см. Логика работы дискретных выходов)
• Используются для управления оборудованием или сигнализации технологических нарушений

Индикация

• Индикация измеряемой величины или интегрального значения, в технологических единицах на цифровом дисплее

Сигнализация

• Технологическая сигнализация отклонения от уставок минимум и максимум для измеряемого параметра и его интегрального значения
• Параметр отображения сигнализации: без квитирования, с квитированием

Интерфейс

• Гальванически разделенный интерфейс RS­485, протокол связи ModBus RTU (сбор информации, конфигурация, управление). Скорость обмена ­ до 921 Кбит/с.

Конфигурирование

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью программного пакета “МИК­Конфигуратор” по интерфейсу RS­485 или клавишами передней панели

Безопасность и защита параметров

• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров

Подключение

• Подключение прибора осуществляется с помощью разъемов-клемм, с пружинными соединениями, которые устанавливаются на корпусе прибора (см. Подключение прибора)

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

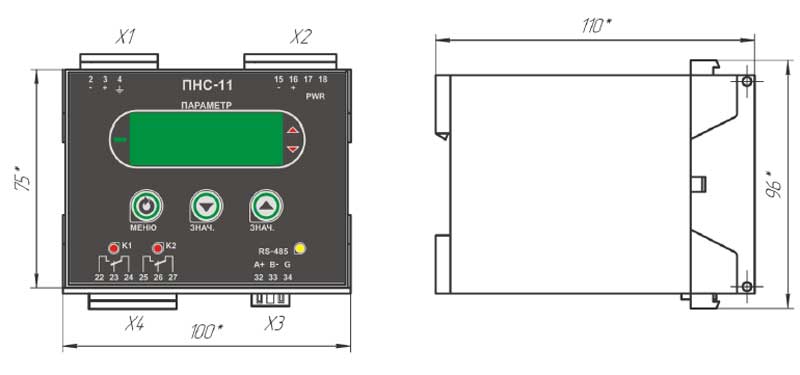

Рис.1 Габаритные размеры ПНС-11
