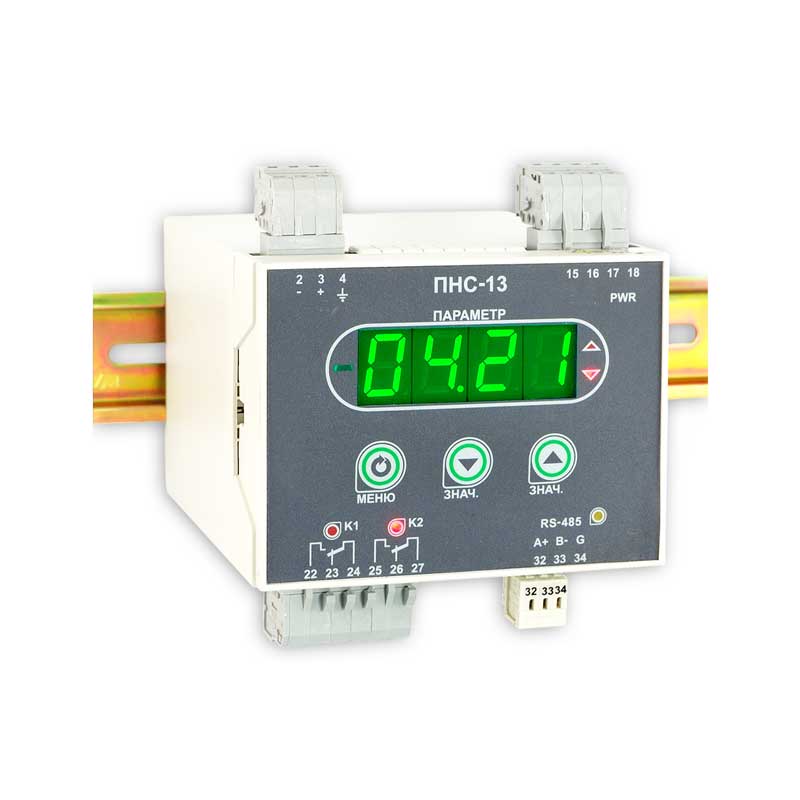

Преобразователь ПНС-13

Преобразователь ПНС-13 предназначен для

• для непрерывного преобразования переменного тока в унифицированный аналоговый сигнал постоянного тока, а также обработки, преобразования и отображения текущего значения входного сигнала на встроенном цифровом дисплее;
• пропорционального преобразования в выходной унифицированный сигнал постоянного тока;
• сигнализации выхода переменного тока за уставки сигнализации;
• передачи измеряемой величины по интерфейсу другим устройствам (PLC, HMI) или на верхний уровень (PC);
• автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

Применение

• контроля электрических сетей и установок;
• телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.

Обозначение

ПНС-13-АА-В-С-U-L, где

АА – код входа

1. от 0 А до 1 А,
2. от 0 А до 2,5 А,
3. от 0 А до 5 А,

B – код выходного аналогового сигнала:

1. от 0 мА до 5 мА,
2. от 0 мА до 20 мА,
3. от 4 мА до 20 мА,
4. от 0 В до 10 В,
5. от -5 мА до 5 мА,
6. от -20 мА до 20 мА,
7. от -10 В до 10 В,

U – напряжение питания:

• 220 - 220В переменного тока,
• 24 - 24В постоянного тока,

L – исполнение передней панели (обозначение кнопок, индикаторов и дисплея):

• EN – английское.

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

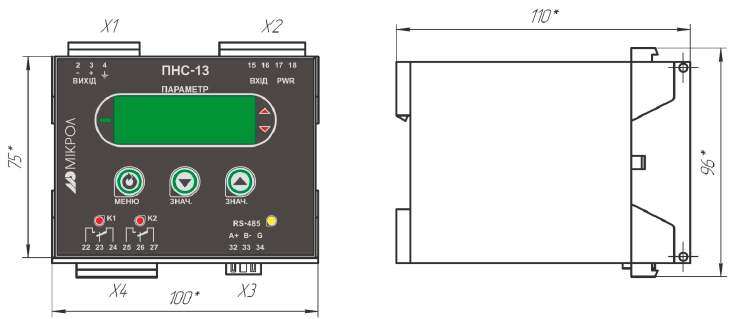

Рис.1 Габаритные размеры ПНС-13
