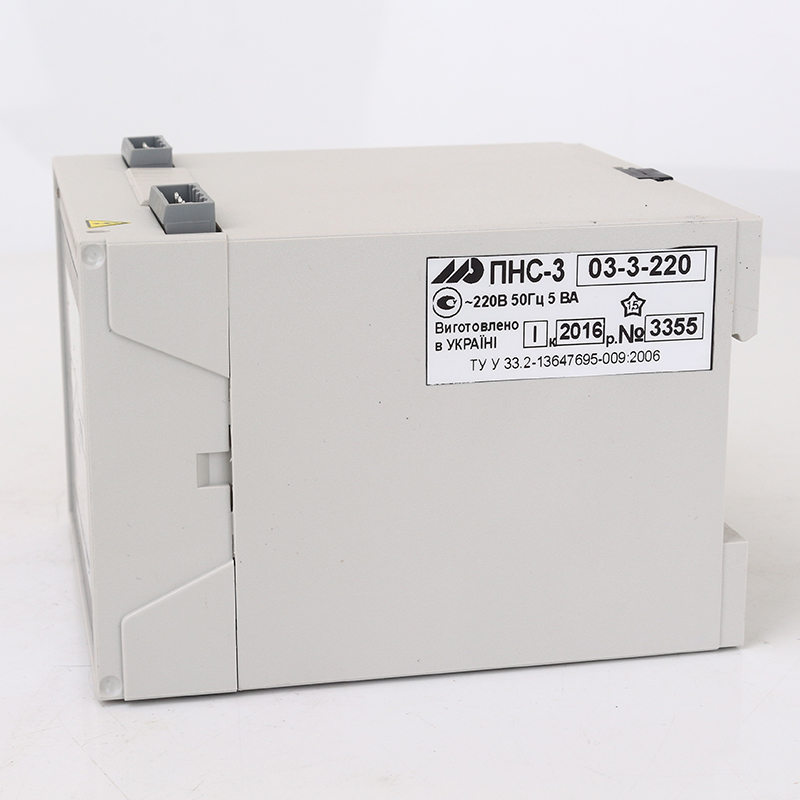

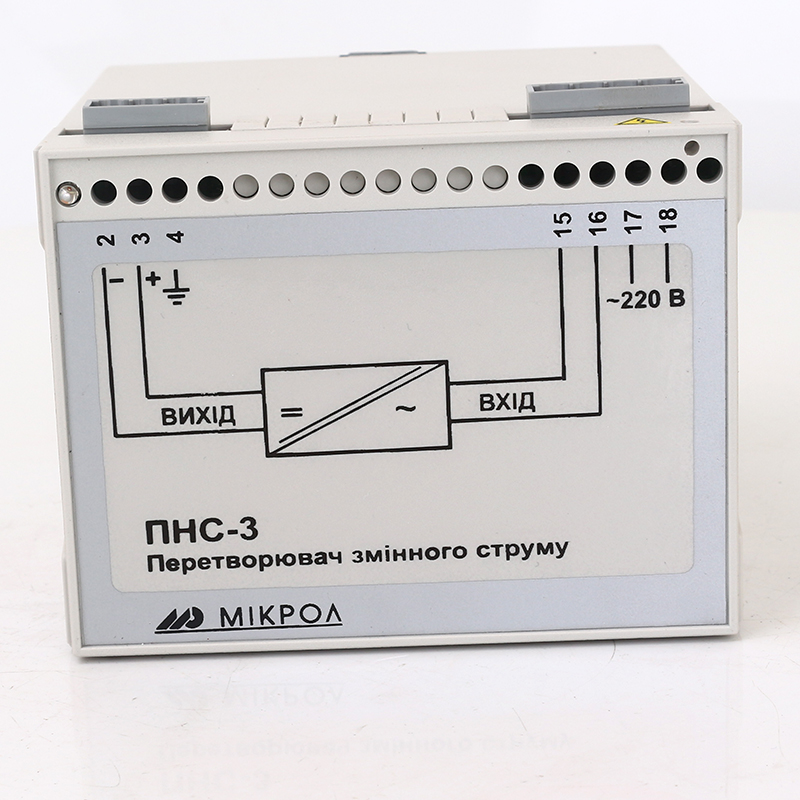

Преобразователь ПНС-3
Преобразователь переменного тока ПНС-3 служит для преобразования параметров электрических цепей переменного тока в выходной унифицированый сигнал постоянного тока.
Область применения
- Контроль работы электрических сетей и установок
- Контроль показателей качества электрической энергии на предмет пригодности ее использования (для оборудования, чувствительного к качеству питающего напряжения, например, высококачественная оргтехника, медицинское, измерительное оборудование, средства связи)
- Автоматизация объектов электроэнергетики
- АСУТП энергоемких объектов различных отраслей промышленности
- Преобразование параметров электрических цепей постоянного и переменного тока (силы тока, напряжения) в выходной унифицированый сигнал
- Преобразование сигналов от датчиков
- Гальваническая изоляция унифицированных токовых сигналов и напряжений
Функциональные возможности
Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.
ПНС-3 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.
По стойкости к климатическому воздействию ПНС-3 отвечает исполнению группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С.
По стойкости к механическому воздействию ПНС-3 отвечает исполнению 5 согласно ГОСТ 22261 .
По защищенности от твердых посторонних тел (пыли), воды ПНС-3 отвечает исполнению IP 30 согласно ГОСТ 14254-96.
Преобразователь ПНС-3 может эксплуатироваться только в закрытых взрывобезопасных помещениях.

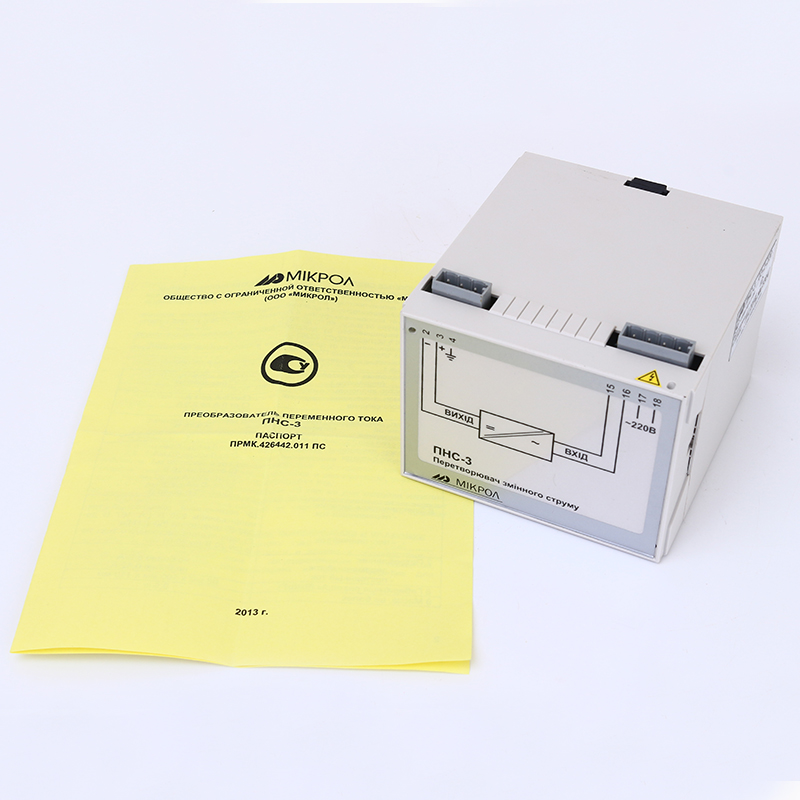

Комплект поставки
- Преобразователь переменного тока ПНС-3 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 экземпляр на 1-4 преобразователя при поставке в один адрес.
- Клеммный соединитель 232-103 - 1 шт
- Клеммный соединитель 232-104 - 1 шт
- Рычаг монтажный для клеммных соединителей 231-131 - 1 шт

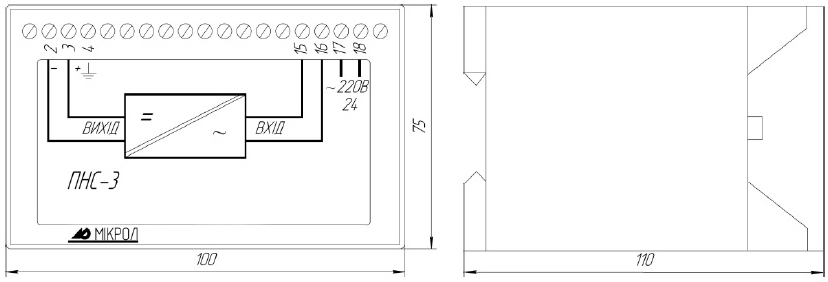

Рис.1 Габаритные размеры преобразователя ПНС-3
| Параметр | Значение |
|---|---|
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Сопротивление изоляции | не менее 40МОм при 1500В |
| Диапазоны входного сигнала [в скобках указан код входа] переменный ток | [01] 0-1А / [02] 0-2,5А / [03] 0-5А |
| Диапазон выходного сигнала | 0-5 мА, Rн<2кОм, 0-20 мА, 4-20 мА, Rн2кОм |
| Основная приведенная погрешность преобразования | ±0,25% |
| Напряжение питания | от сети переменного тока ~(220±22)В, (50±1)Гц |
| Температура окружающей среды | от -40°С до +70°С |
| Потребляемая мощность | не более 6 Вт |
| Корпус (ВхШхГ) | 95х100х110 DIN VDE 0470, IP30 |

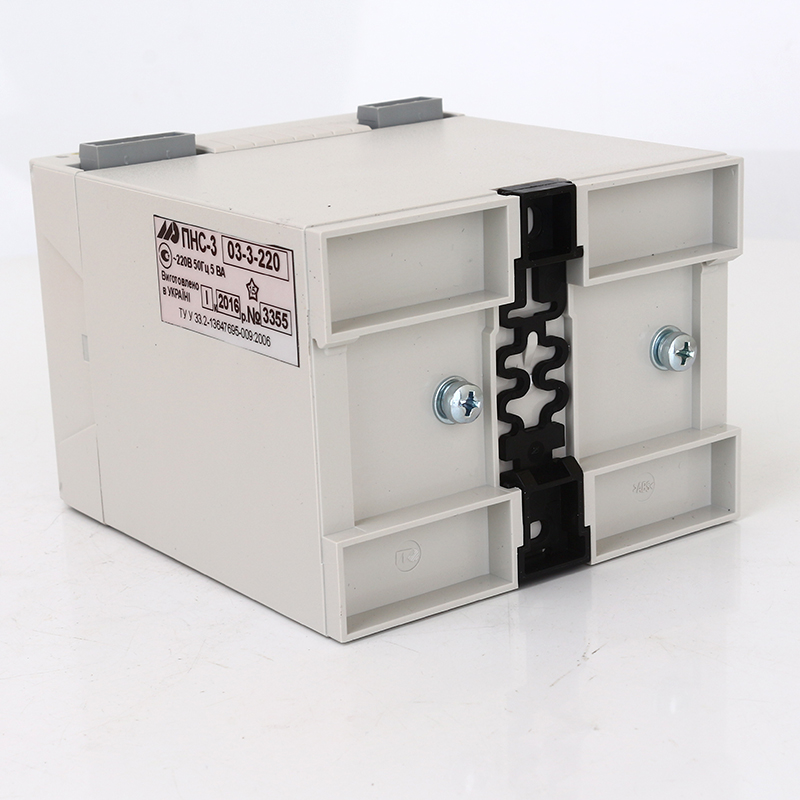

| Крепление | рельс DIN35х7.5 EN50022, настенное |
| Масса | не более 0,55 кг |
