Преобразователь-регулятор потенциометрический ПП-10-1, ПП-10-2

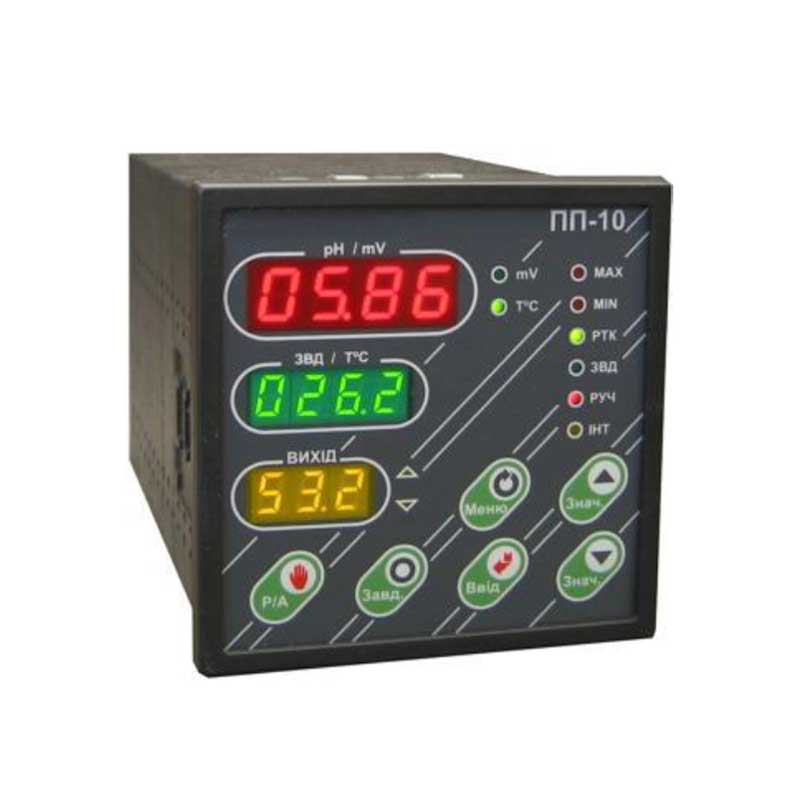

Микропроцессорный преобразователь-регулятор потенциометрический ПП-10-2, в комплекте с измерительным преобразователем ПП-10-1, измеряет и регулирует, в зависимости от конфигурации, величину pH или редокс-потенциал (мВ/ORV) в водных растворах.

Измерительный преобразователь ПП-10-1 предназначен для преобразования э.д.с. чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, в электрический непрерывный выходной сигнал постоянного тока.

Конструктивные особенности

Преобразователь-регулятор потенциометрический ПП-10 состоит из

• Измерительного преобразователя ПП-10-1
• Микропроцессорного преобразователя-регулятора ПП-10-2

Измерительный преобразователь ПП-10-1 имеет вход для подключения:

• Измерительной ячейки pH (стеклянного и опорного электрода)
• Измерительной ячейки редокс-потенциала (металлического и опорного электрода).

Выход преобразователя ПП-10-1 подключается к входу преобразователя-регулятора потенциометрического ПП-10-2. Ко второму аналоговому входу регулятора ПП-10-2 может быть подключен термопреобразователь сопротивления для автоматической коррекции измеряемого параметра по температуре.

Область применения

• Измерения контролируемого входного физического параметра значения величины pH или редокс-потенциала (мВ/ORV) и температуры среды (раствора), обработки, преобразования и отображения текущих значений на встроенных четырехразрядных цифровых индикаторах
• Преобразователь-регулятор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
• Системы промышленной автоматики
• Системы цифровой индикации технологических параметров
• Удаленные устройства связи с обьектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

Функциональные возможности

• 2-х, 3-х позиционный регулятор, П, ПИ, ПД, ПИД-импульсный регулятор
• Индикатор физических величин: pH или редокс-потенциала (мВ/ORV). Контроль и индикация температуры среды.
• Преобразователь-регулятор формирует выходной импульсный сигнал управления внешним интегральным исполнительным механизмом постоянной, обеспечивая импульсное регулирование входного параметра по П, ПИ, ПД или ПИД закону в соответствии с заданной пользователем логикой работы и параметрами регулирования
• Преобразователь-регулятор формирует выходные сигналы технологической сигнализации, на передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра
• Прямое, обратное регулирование
• Статическая и динамическая балансировка узла задатчика
• Функция линейного изменения заданной точки
• Гальванически разделенный аналоговый выход измеренного значения 0(4)-20 мА свободно выбираемый и масштабируемый для ретрансмисии параметров: величины pH, редокс-потенциала или температуры
• Регулятор ПП-10-2 обеспечивает высокую точность поддержания значения измеряемого параметра
• Цифровая калибровка начала шкалы и диапазона измерения
• Масштабирование шкал измеряемых параметров в произвольных технологических единицах
• Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
• Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
• Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
• Мониторинг исправности датчиков (их линий связи или измерительного канала) с программируемой системой безопасного управления исполнительными механизмами
• Функция ограничения аналогового выхода (или аналоговой ячейки импульсного регулятора)
• Четыре программируемых дискретных выхода
• Автоматическая коррекция положения исполнительного механизма
• Конфигурирование параметров интегральных исполнительных механизмов постоянной скорости: время механизма Тм, минимальная длительность импульса Тмин
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
• Количество приборов в сети RS-485: до 255
• Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов

Комплект поставки

• Микропроцессорный преобразователь-регулятор потенциометрический ПП-10-2, в комплекте с измерительным преобразователем ПП-10-1 - 1 шт
• Комплект крепежных зажимных элементов - 1 шт
• Руководство по эксплуатации - 1 экземпляр на любое количество изделий при поставке в один адрес

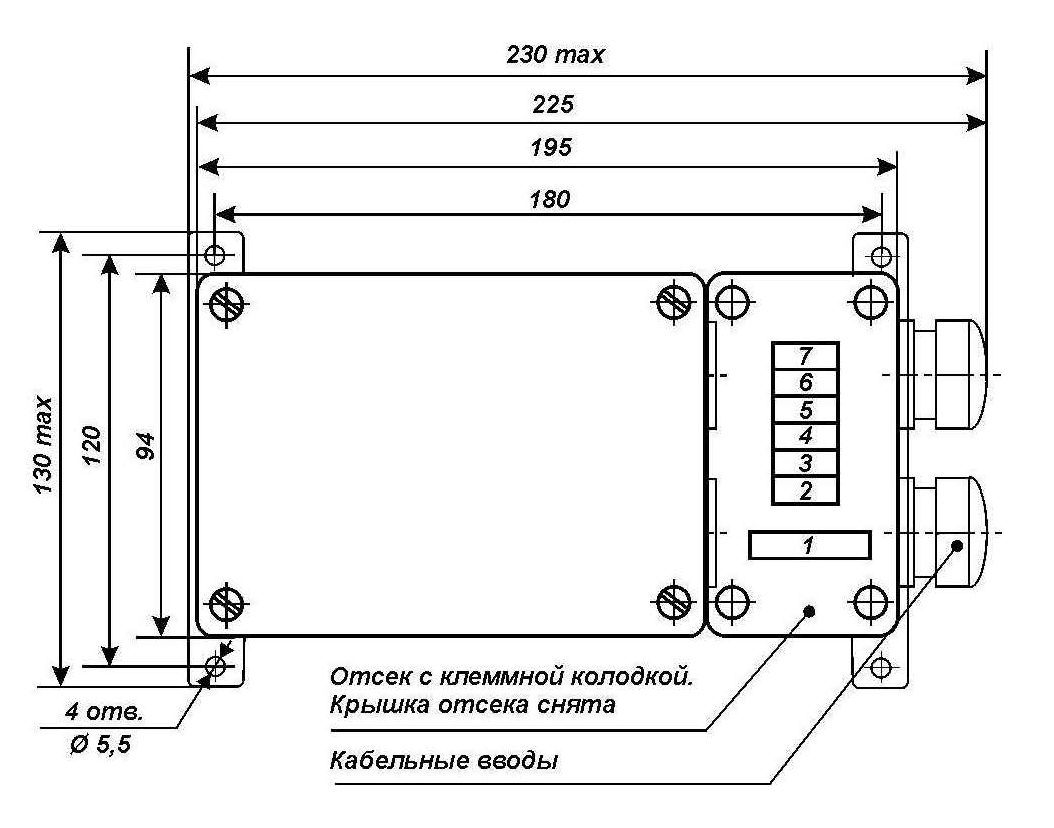

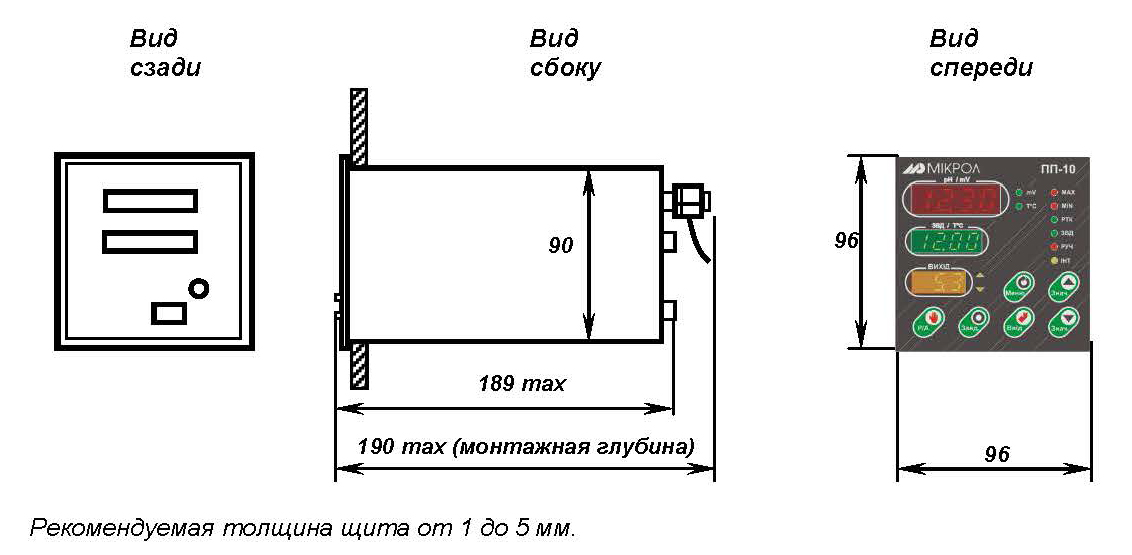

Рис.1 Габаритные размеры ПП-10-2

Рис.2 Схема регулятора ПП-10-1
